Diamond SX-1000 [4/8] Соединение

Рис. 2

9. ТХ (для S1)

Радиочастотный вход от внешнего радиооборудования, соединяемый с

помощью 50-омного коаксиального кабеля с UHF-разъемом.

10. АNT (для S1)

Радиочастотный выход на антенну или поглощающую нагрузку,

соединяемый с помощью 50-омного коаксиального кабеля с UHF -разъемом.

11. ТХ (для S2)

Используйте разъем N.

12. АNT (для S2)

Используйте разъем N.

13. DC-13,8

Разъем для подключения внешнего источника

питания постоянного тока для

подсветки шкалы измерительного прибора и работы светодиодного

индикатора. Допустимое напряжение источника постоянного тока составляет

11 - 15 В. Соедините красный провод с положительным, а черный провод с

отрицательным полюсом источника. Для измерения внешний источник

питания не требуется.

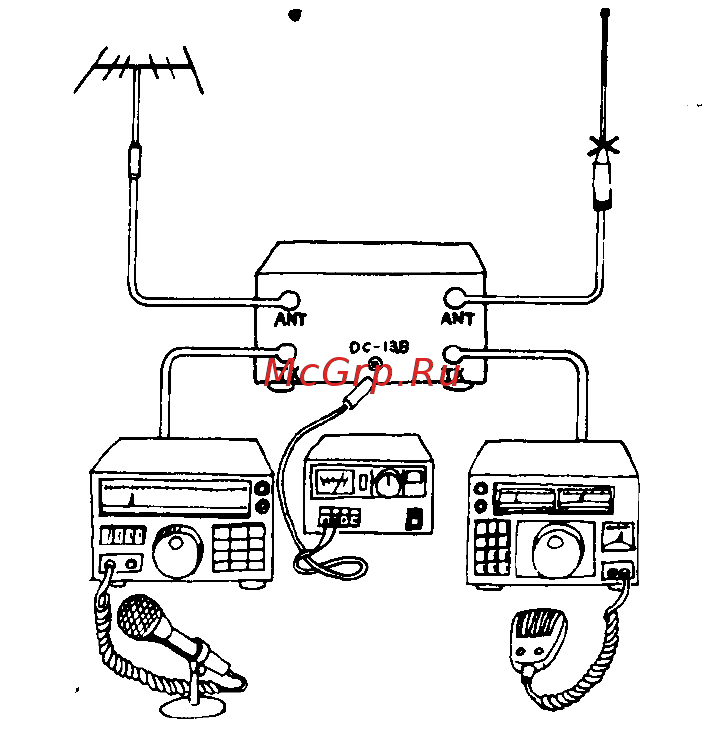

Установка

Соединение

1. Соедините приемопередающий вход блока с антенным выходом

радиооборудования

с помощью коаксиального кабеля с UHF-разъемом и
