Diamond SX-1000 [5/8] Измерение радиочастотной мощности прямой волны

антенный выход блока с антенным фидером или поглощающей

нагрузкой.

2. Для подсветки шкалы измерительного прибора соедините прилагаемый

кабель питания постоянного тока между источником питания и разъемом

DC на задней стенке прибора, как показано на рис. 2. Напряжение

источника постоянного тока должно составлять 11- 15 В. Красный

провод должен быть соединен с положительным, а черный

провод - с

отрицательным полюсом источника.

Обратите, пожалуйста, внимание на то, что разъемы N используются для

частотных диапазонов 2 - 4 (измерительный вход S2). Ни в коем случае не

подключайте UHF-разънм к входным гнездам ТХ или ANT измерительного

входа S2, поскольку это может привести к их повреждению.

Измерение радиочастотной мощности прямой волны

Измерьте радиочастотную мощность, поступающую от радиооборудования в

антенну. При измерении радиочастотной мощности прямой волны чем

больше показания измерительного прибора, тем больше радиочастотной

мощности поступает в антенну, а радиочастотная мощность отраженной

волны минимальна.

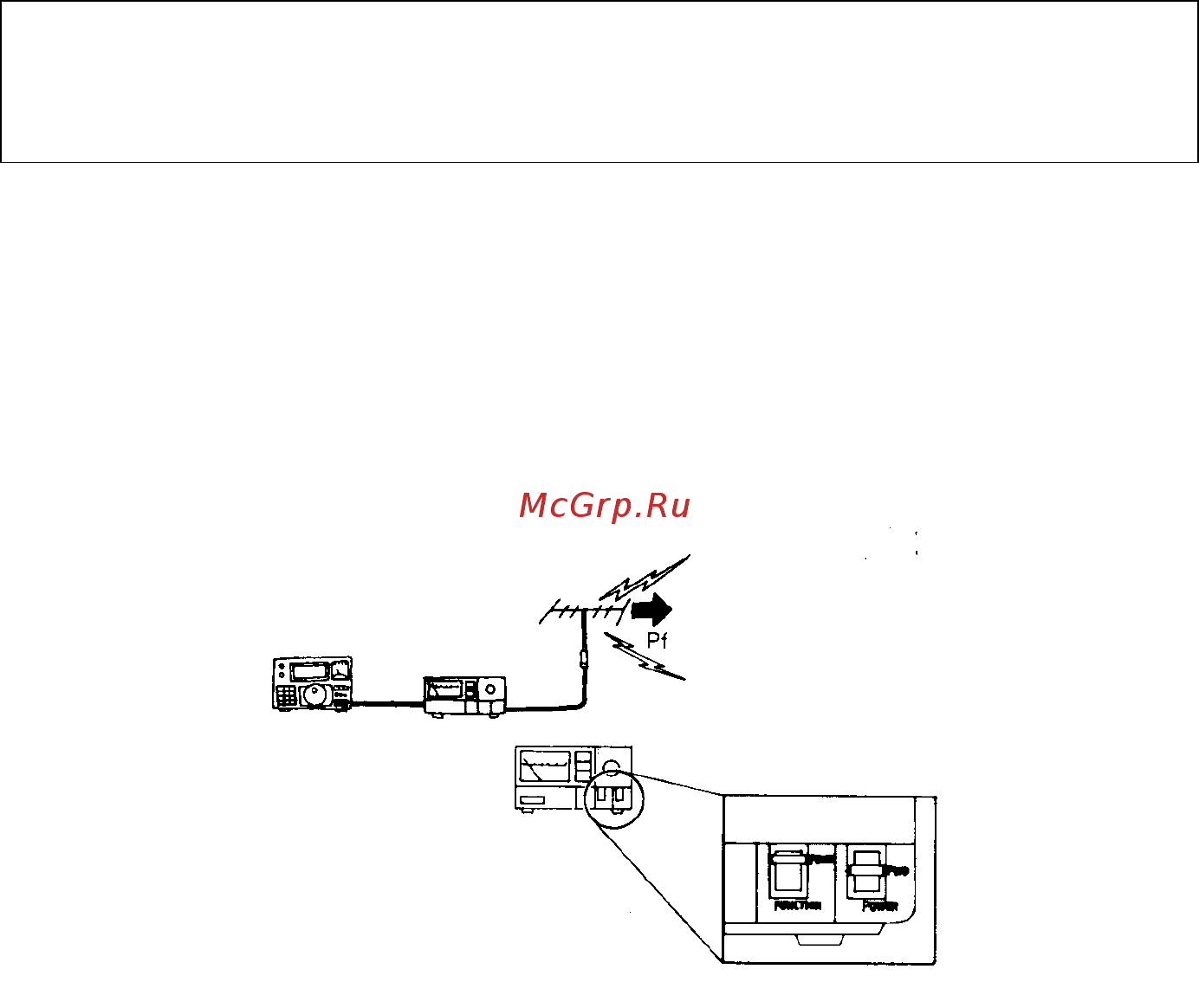

Рис. 3

1. Установите переключатель "FUNCTION" (ФУНКЦИЯ) в положение

"POWER" (МОЩНОСТЬ).

2. Установите переключатель "POWER" (МОЩНОСТЬ) в положение

"FWD" (ПРЯМАЯ ВОЛНА).

3. Установите переключатель "RANGE" (ПРЕДЕЛ) на соответствующий

предел измерения радиочастотной мощности. Если радиочастотная

выходная мощность радиооборудования составляет 10 Вт, установите

этот переключатель в положение "20 W" (20 Вт). Если радиочастотная

выходная мощность радиооборудования составляет 100 Вт, установите

этот переключатель в

положение "200 W" (200 Вт).
