5. Включите радиооборудование на передачу. При этом индикатор должен

показывать радиочастотную мощность отраженной волны.

6. Если измерительный прибор не показывает никакой мощности,

переключите переключатель "RANGE" (ПРЕДЕЛ) на меньший предел

измерения.

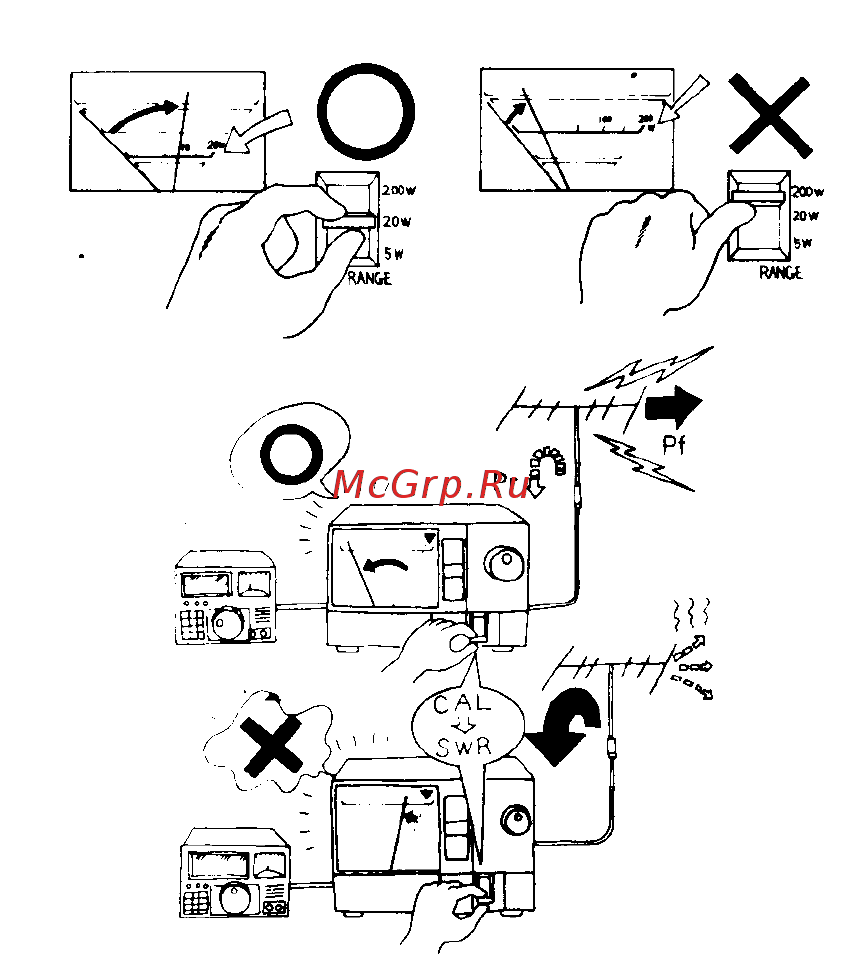

Измерение КСВ

Рис. 5

1. Установите переключатель "FUNCTION" (ФУНКЦИЯ) в положение

"CAL" (КАЛИБРОВКА).

2. Поверните ручку "CAL" (КАЛИБРОВКА) полностью против часовой

стрелки до положения "MIN" (МИНИМУМ).

3. Включите радиооборудование на передачу и поверните ручку "CAL"

(КАЛИБРОВКА) по часовой стрелке так, чтобы стрелка измерительного

прибора находилась в положении "τ".

4. В то время как оборудование остается включенным на передачу,

установите

переключатель "FUNCTION" (ФУНКЦИЯ) в положение

"SWR" (КCВ). При этом индикатор должен показывать КСВ

используемой антенны.. Обратите внимание на то, что для снятия

показаний КСВ имеется две шкалы, Н и L. Если передаваемая

радиочастотная мощность меньше 5 Вт, считывайте показания по шкале

L, а если передаваемая радиочастотная мощность больше 5 Вт,

считывайте показания по шкале H.
