20
Русский ...
Монтаж
Так как в
различных странах
данный прибор
может применяться
в различных целях,
принадлежности в
разных регионах
могут отличаться.
При включении
в оборудовании
HDMI функции
Deep Color может
образовываться
видео и аудио шум,
в зависимости от
типа оборудования
и кабеля. В этом
случае установите
для функции Deep
Color значение
ВЫКЛ. (8 бит).

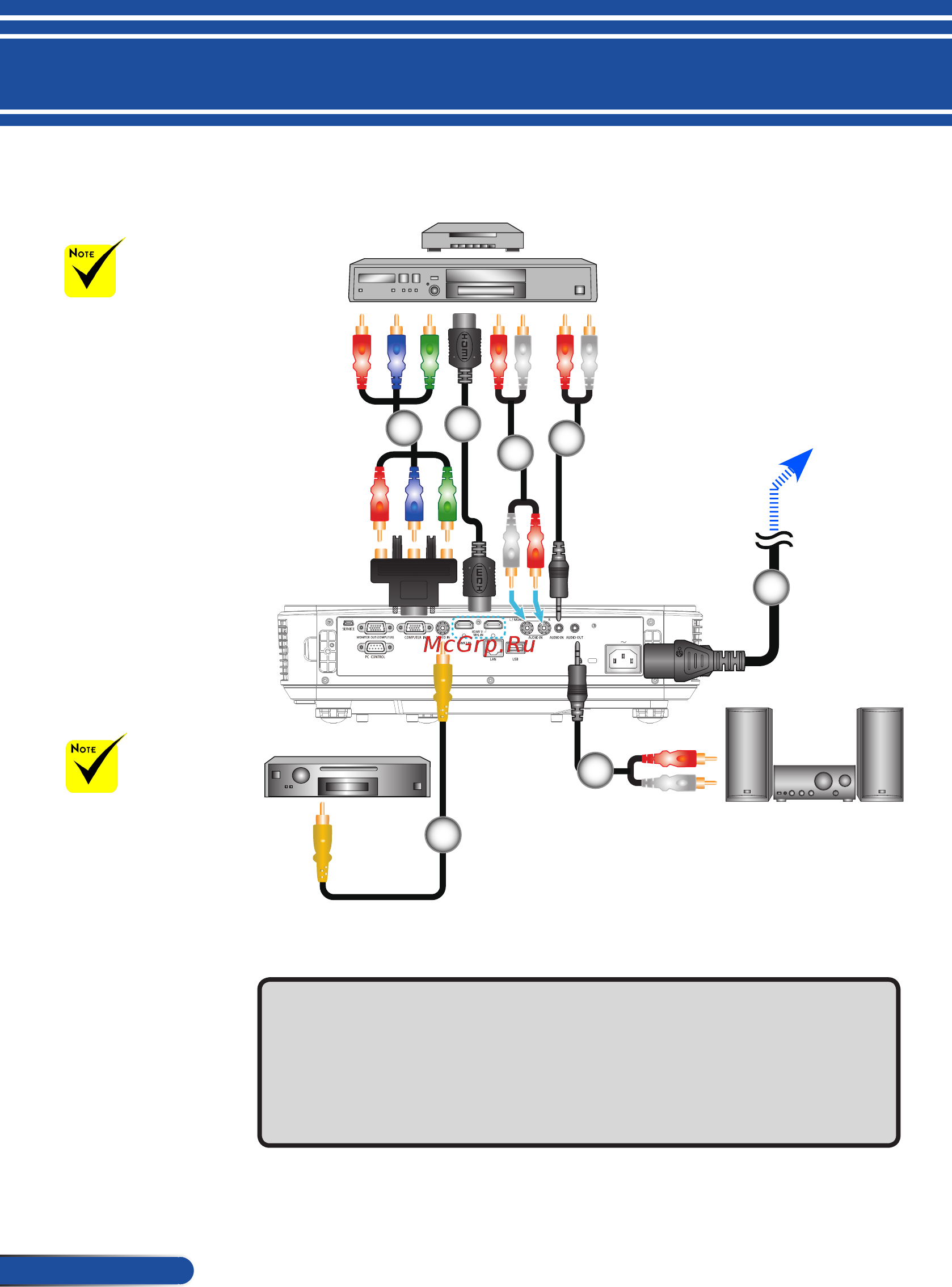

Подключение к источникам видеосигнала
1....................................Адаптер Component/HDTV 15-контактный - 3 RCA
2.................................................................................................Кабель HDMI
3................................................................................................................Звук
4.........................................................................................Аудиокабель/RCA
5...........................................Кабель питания (входит в комплект поставки)
6.........................................................................................Аудиокабель/RCA
7........................................................... Кабель композитного видеосигнала
Вилки на кабеле
питания должны
быть полностью
вставлены в разъем
AC IN на проекторе и в
электрическую розетку.
Кабель HDMI: Используйте высокоскоростной кабель High Speed HDMI
®
.
E62405SP
R
Выход композитного
видеосигнала
DVD-плеер, ТВ-приставка,
приемник ТВ высокой четкости
1
5
6
Аудиовыход
4
3
2
7
К электрической розетке
