Монтаж
Включение и выключение проектора
Сначала следует
включать проектор, а
затем – источник сигнала.
Если проектор
включается сразу после
отключения лампы,
либо сильно нагрелся,
включаются и работают
только вентиляторы, а
проецирование изображения
проектором начинается позже.
(*) Если для
параметра "СТАНДАРТ" СТАНДАРТ" "
выбрано значение
"ЖДУЩИЙ РЕЖИМ", ЖДУЩИЙ РЕЖИМ", ",
индикатор питания будет
светиться красным цветом.
Если для параметра
"ОЖИДАНИЕ СЕТИ" ОЖИДАНИЕ СЕТИ" "
выбрано значение
"ЖДУЩИЙ РЕЖИМ", ЖДУЩИЙ РЕЖИМ", ",
индикатор питания будет
светиться оранжевым цветом.
ПИТАНИЕ/
ОЖИДАНИЕ
1
При первом
включении проектора
отобразится меню
первоначальной
настройки. Это меню
позволяет выбрать
язык экранного меню.
Выберите язык при
помощи кнопок ,
, , и на пульте ДУ.
Выберите язык. См.
раздел "Язык" на стр. 39.
Когда индикатор
POWER мигает
зеленую цветом
короткими циклами,
проектор нельзя
выключить нажатием
кнопки питания.

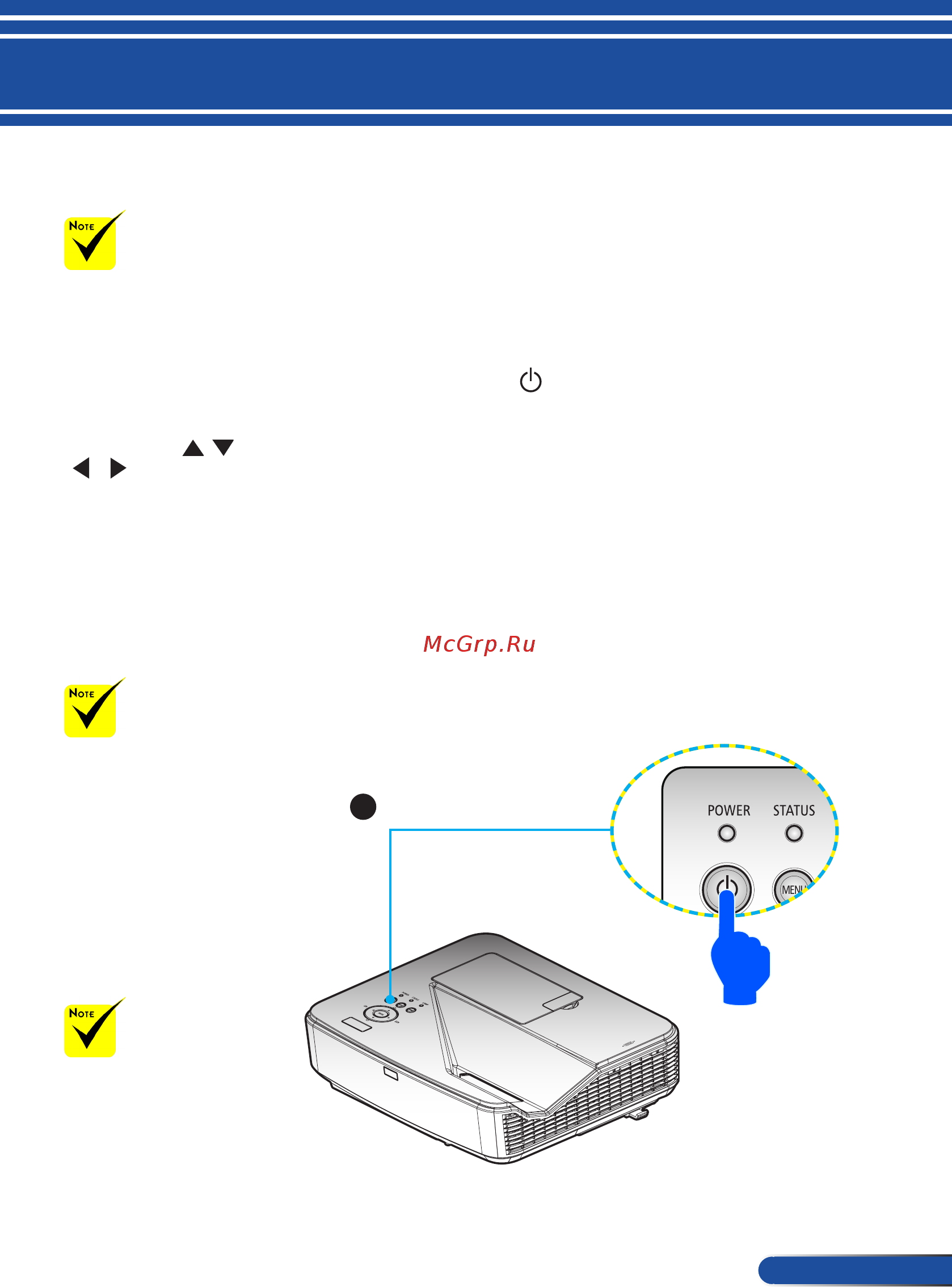

Включение проектора
1. Надежно подключите кабель питания и сигнальный
кабель. После подключения индикатор ПИТАНИЯ/
ОЖИДАНИЯ загорается оранжевым цветом.
2. Включите проектор, нажав кнопку ВКЛЮЧЕНИЕ на
пульте ДУ или кнопку на панели управления. В это
время индикатор ПИТАНИЯ/ОЖИДАНИЯ загорается
зеленую цветом.
Заставка появляется на экране примерно на 10 секунд.
При первом использовании проектора появляется
окно с предложением выбрать нужный язык и режим
энергосбережения.
3. Включите источник сигнала (настольный компьютер,
ноутбук, видеоплеер или другое устройство). Проектор
автоматически определит источник входного сигнала.
Если подключено одновременно несколько источников
сигнала, для переключения входов нажимайте на кнопку
"SOURCE" на панели управления или непосредственно SOURCE" на панели управления или непосредственно на панели управления или непосредственно
на кнопки источников на пульте ДУ.
