SANWA
ЦИФРОВОЙ МУЛЬТИМЕТР
PC520M СЄ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
[1] ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
*Перед использованием прибора, изучите следующую информацию по
безопасности.
Настоящее руководство разъясняет, как правильно и безопасно
использовать Ваш новый цифровой мультиметр PC520М. Перед
использованием, пожалуйста, прочитайте это руководство полностью. После
прочтения, храните это руководство вместе с прибором и обращайтесь к
нему при необходимости. Всегда следуйте инструкциям, помеченным в
заголовке "
ВНИМАНИЕ", чтобы предотвратить возможность
электрического шока или случайного ожога.
1-1 Значение предупреждающих символов.
Значения символов, используемых в этом руководстве и непосредственно на
корпусе прибора следующие.
: Очень важные инструкции для безопасного использования
прибора.
Предупреждающие сообщения, предназначенные для предотвращения
несчастных случаев, таких как ожог или электрический шок.
Предостерегающие сообщения, предназначенные для предотвращения
повреждения прибора.
: Опасное напряжение (Будьте осторожны, чтобы не получить
электрический шок при измерении напряжения).
: Земляной потенциал (Допустимое прикладываемое напряжение между
входным гнездом и землей).
: Постоянный ток или напряжение
: Переменный ток или напряжение
: Плавкий предохранитель
: Двойная изоляция (Класс защиты II)
1-2 Меры предосторожности
ВНИМАНИЕ
Соблюдение настоящих правил гарантирует безопасное использование
мультиметра.
1. Никогда не используйте мультиметр в электрических цепях, выше 3 кВА.
2. Входной сигнал никогда не должен превышать указанное максимальное
значение.
3. Никогда не используйте мультиметр и щупы, при наличии неисправностей или
повреждений.
4. Будьте особенно внимательны при измерении действующего переменного
напряжения 30 В (пик. 42.4 В) или постоянного 60 В во избежание
электрического шока.
5. Никогда не используйте мультиметр для измерений в цепях содержащих
электродвигатели и т. п., так как скачки напряжения могут превысить
максимальное допустимое напряжение.
6. Никогда не используйте мультиметр без холстера.
7. Убедитесь, что тип используемого плавкого предохранителя соответствует
указанному в руководстве. Никогда не используйте плавкий предохранитель
другого типа и никогда не используйте закоротку вместо плавкого
предохранителя.
8. При подключении щупов, первым подключайте заземляющий (черный) щуп. При
отключении заземляющий (черный) щуп должен быть отключен последним.
9. При проведении измерений всегда держите Ваши пальцы позади защитных
колец щупов.
10. Убедитесь, что щупы отключены от схемы при изменении режима работы
мультиметра.
11. Перед началом измерений, удостоверьтесь, что установленный режим и
диапазон должным образом соответствуют проводимым измерениям.
12. Никогда не используйте мультиметр влажными руками или в среде с
повышенной влажностью.
13. Никогда не снимайте холстер мультиметра, кроме случая замены батарей или
плавкого предохранителя. Отступления от оригинальных спецификаций не
допустимы.
14. Для гарантии безопасности и точности, калибровка и поверка мультиметра
должны проводиться не реже одного раза в год.
15. Мультиметр можно использовать только внутри помещений.
1-3 Защита от перегрузки
Режим
Входные
гнезда
Макс. измеряемая
величина
Макс. допустимый входной сигнал
mV
500 мВ постоянное и
переменное
600 В постоянное и действующее
переменное
V
1000 В постоянное и
переменное
1050 В действующее переменное, 1450 В
пиковое
Ω• •
•Temp
ПОДАЧА НАПРЯЖЕНИЯ
ИЛИ ТОКА НА ЭТОТ ВХОД
ЗАПРЕЩЕНЫ
600 В постоянное и действующее
переменное
Hz
mV•V•Ω
• •
•Temp
•Hz
•
COM
Макс. пик.: 300 В
600 В постоянное и действующее
переменное
µA•mA
µA•mA
•
COM
500 мА постоянное и
переменное
Плавкий предохранитель 0.63A/250В,
импульсная перегрузка до 1.5 кА
A
A
•
COM
10 A постоянный и
переменный*
Плавкий предохранитель 12.5A/500В,
импульсная перегрузка до 20 кА
*10A долговременно
[2] НАЗНАЧЕНИЕ И ОСОБЕННОСТИ
2-1 Назначение
Данный прибор - портативный цифровой мультиметр, разработанный для
проведения измерений в не силовых цепях. Этот факт и наличие ряда
дополнительных функций позволяет одинаково хорошо использовать прибор
при работе со схемами в малогабаритных типах оборудования связи,
электрическим домашним оборудованием, системами освещения и
батареями различного типа.
2-2 Особенности
z
Мультиметр отвечает требованиям по безопасности IEC1010.
z Корпус прибора и печатная плата изготовлены из огнестойких
материалов.
z Имеется защита плавкими предохранителями при измерении тока.
z Большие цифры облегчают чтение.
z Быстрое обновление результата;
цифровой дисплей: 5 раз в секунду,
графическая шкала: 60 раз в секунду.
z Измерение частоты с 5 значениями устанавливаемой чувствительности
(синус,
действующее значение).
z Внутренняя память на 43000 значений.
z Диапазон измерения емкости- 50.00 нФ до 9999 мкФ.
z Разрешение: сопротивление- 0.01 Ом; переменное и постоянное
напряжение- 0.01 мВ.
z Интерфейс RS-232C.
z Метод измерения истинного среднеквадратичного (действующего)
значения для переменного напряжения и тока (True RMS).
z Измерение температуры (термопара K-типа).

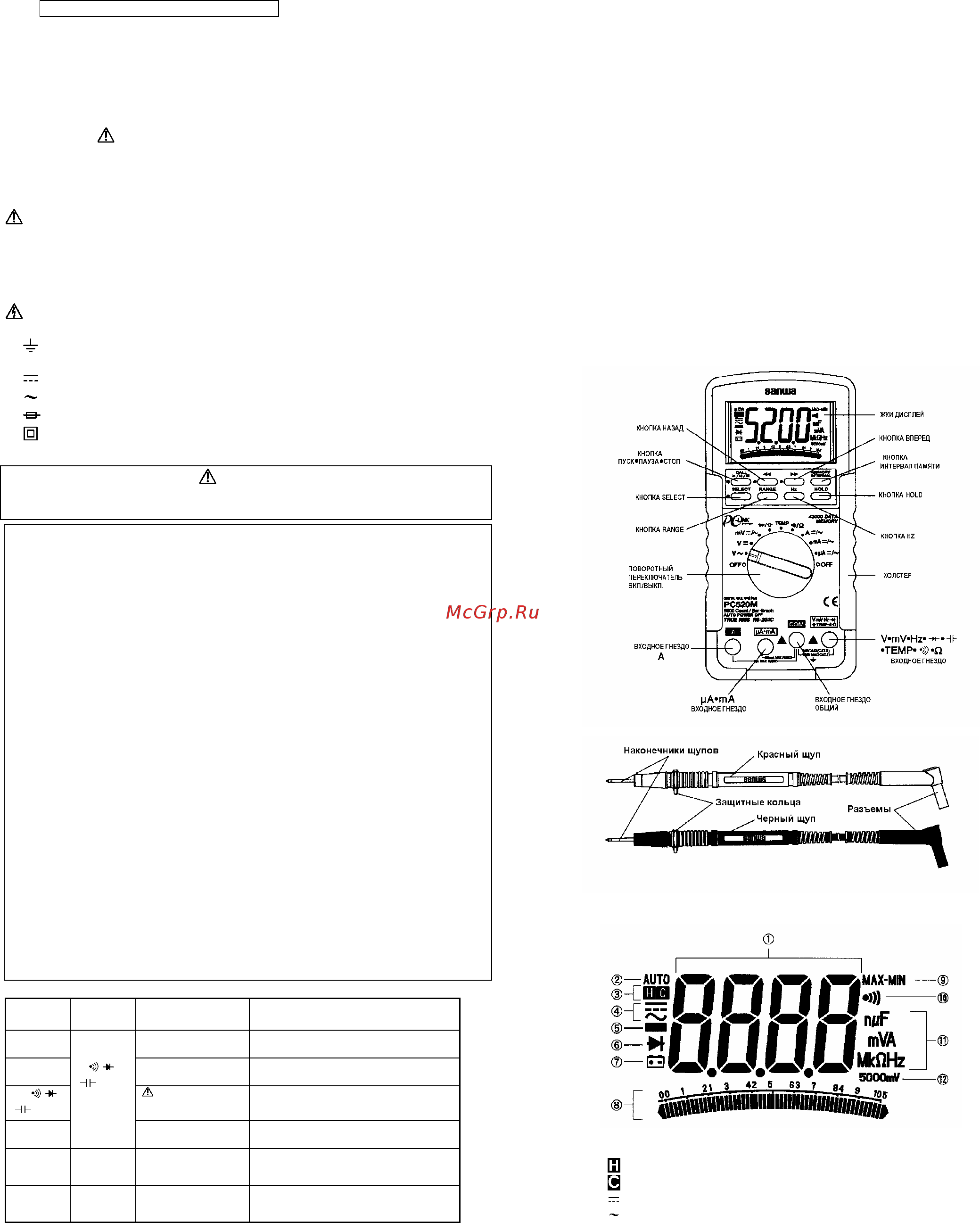

[3] НАИМЕНОВАНИЕ ЭЛЕМЕНТОВ МУЛЬТИМЕТРА
3-1 Мультиметр и щупы
TL-82
3-2 Дисплей
(1) Основной дисплей
(2) Индикатор режима авто выбора диапазона
(3)
: Индикатор режима фиксации показаний (HOLD)
: Индикатор режима измерения пиковых значений (CAPTURE)
(4)
: Индикатор режима измерения постоянного тока/напряжения.
: Индикатор режима измерения переменного тока/напряжения.
(5) Индикатор отрицательной полярности.
(6) Индикатор режима диодный тест.
(7) Индикатор разряда батареи.
(8) Графическая шкала.
