SANWA

ЦИФРОВОЙ МУЛЬТИМЕТР

RD700

RD701

СЄ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

[1] ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

*Перед использованием прибора, изучите следующую информацию по

безопасности.

Настоящее руководство разъясняет, как правильно и безопасно использовать Ваш

новый цифровой мультиметр RD700 или RD701. Перед использованием,

пожалуйста, прочитайте это руководство полностью. После прочтения, храните это

руководство вместе с прибором и обращайтесь к нему при необходимости. Всегда

следуйте инструкциям, помеченным в заголовке "

ВНИМАНИЕ", чтобы

предотвратить возможность электрического шока или случайного ожога.

1-1 Значение предупреждающих символов.

Значения символов, используемых в этом руководстве и непосредственно на

корпусе прибора следующие.

: Очень важные инструкции для безопасного использования прибора.

Предупреждающие сообщения, предназначенные для предотвращения

несчастных случаев, таких как ожог или электрический шок.

Предостерегающие сообщения, предназначенные для предотвращения

повреждения прибора.

: Опасное напряжение (Будьте осторожны, чтобы не получить

электрический шок при измерении напряжения).

: Земляной потенциал (Допустимое прикладываемое напряжение между

входным гнездом и землей).

: Постоянный ток или напряжение

: Переменный ток или напряжение

: Плавкий предохранитель

: Двойная изоляция (Класс защиты II)

1-2 Меры предосторожности

ВНИМАНИЕ

Соблюдение настоящих правил гарантирует безопасное использование

мультиметра.

1. Никогда не используйте мультиметр в электрических цепях, выше 3 кВА.

2. Входной сигнал никогда не должен превышать указанное максимальное

значение.

3. Никогда не используйте мультиметр и щупы, при наличии неисправностей

или повреждений.

4. Будьте особенно внимательны при измерении действующего

переменного напряжения 30 В (пик. 42.4 В) или постоянного 60 В во

избежание электрического шока.

5. Никогда не используйте мультиметр для измерений в цепях содержащих

электродвигатели и т. п., так как скачки напряжения могут превысить

максимальное допустимое напряжение.

6. Никогда не используйте мультиметр без задней крышки.

7. Убедитесь, что тип используемого плавкого предохранителя

соответствует указанному в руководстве. Никогда не используйте

плавкий предохранитель другого типа и никогда не используйте закоротку

вместо плавкого предохранителя.

8. При подключении щупов, первым подключайте заземляющий (черный)

щуп. При отключении заземляющий (черный) щуп должен быть отключен

последним.

9. При проведении измерений всегда держите Ваши пальцы позади

защитных колец щупов.

10. Убедитесь, что щупы отключены от схемы при изменении режима

работы мультиметра.

11. Перед началом измерений, удостоверьтесь, что установленный режим и

диапазон должным образом соответствуют проводимым измерениям.

12. Никогда не используйте мультиметр влажными руками или в среде с

повышенной влажностью.

13. Никогда не снимайте холстер и заднюю крышку мультиметра, кроме

случая замены батарей или плавкого предохранителя. Отступления от

оригинальных спецификаций не допустимы.

14. Для гарантии безопасности и точности, калибровка и поверка

мультиметра должны проводиться не реже одного раза в год.

15. Мультиметр можно использовать только внутри помещений.

1-3 Защита от перегрузки

Режим

Входные

гнезда

Макс. измеряемая

величина

Макс. допустимый входной сигнал

1000 В постоянное и

переменное

1050 В действующее переменное, 1450 В

пиковое

ADP

400 мВ постоянное и

переменное

Ω• •

•Temp

ПОДАЧА НАПРЯЖЕНИЯ

ИЛИ ТОКА НА ЭТОТ ВХОД

ЗАПРЕЩЕНЫ

V/ADP/Ω

/ /

/Temp

/Hz

•

COM

20 В действующее

переменное

600 В постоянное и действующее

переменное

µA•mA

µA/mA

•

COM

400 мА постоянные и

переменные

Плавкий предохранитель 0.63A/250В,

импульсная перегрузка до 1.5 кА

•

COM

10 A постоянный и

переменный,

продолжительно

Плавкий предохранитель 12.5A/500В,

импульсная перегрузка до 20 кА

[2] НАЗНАЧЕНИЕ И ОСОБЕННОСТИ

2-1 Назначение

Данный прибор - портативный цифровой мультиметр, разработанный для

проведения измерений в несиловых цепях. Этот факт и наличие ряда

дополнительных функций позволяет одинаково хорошо использовать прибор при

работе со схемами в малогабаритных типах оборудования связи, с электрическим

домашним оборудованием, системами освещения и батареями различного типа.

2-2 Особенности

Мультиметр отвечает требованиям по безопасности IEC1010.

z Во всех режимах имеется защита плавкими предохранителями и

сигнализация неправильного подключения щупов.

z Корпус прибора и печатная плата изготовлены из огнестойких материалов.

z Большие цифры ЖКИ дисплея облегчают чтение.

z Входное сопротивление для диапазона 400 мВ- 1000 МОм.

z Измерение частоты и температуры (термопара K-типа).

z Метод

измерения истинного среднеквадратичного (действующего) значения

для переменного напряжения и тока (True RMS) (только для RD701).

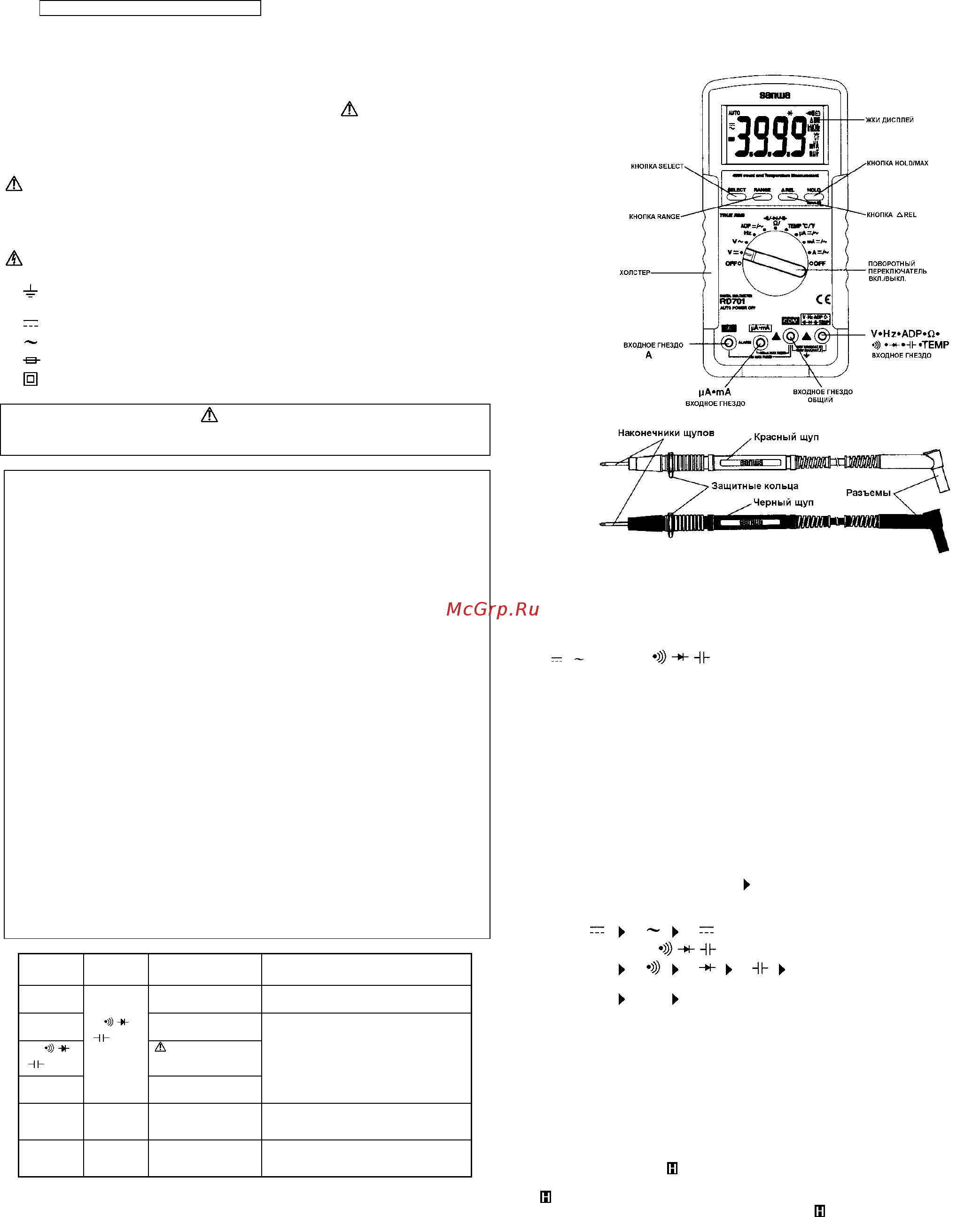

[3] НАИМЕНОВАНИЕ ЭЛЕМЕНТОВ МУЛЬТИМЕТРА

3-1 Мультиметр и щупы

Щупы TL-82

[4] ОПИСАНИЕ МУЛЬТИМЕТРА И РЕЖИМОВ РАБОТЫ

4-1 Поворотный переключатель

Вращением этого переключателя включают и выключают питание мультиметра и

выбирают требуемый режим работы

/V /Hz/ADP/Ω/• • • /TEMP/µA/mA/A".

4-2 Авто выключение питания

Для продления срока службы батареи питания, мультиметр переходит в режим

низкого энергопотребления автоматически, приблизительно после 30 минут

отсутствия действий с кнопками и поворотным переключателем. Для возврата

мультиметра в рабочий режим кратковременно нажмите любую кнопку или

переведите поворотный переключатель в положение ‘OFF’ и вновь включите

прибор. Чтобы отключить режим авто

выключения, включите мультиметр,

удерживая нажатой кнопку ‘SELECT’.

Замечание:

Всегда возвращайте поворотный переключатель в положение ‘OFF’, когда

мультиметр не используется.

4-3 Индикатор разряда батареи

При разряде батареи питания и снижении напряжения на ней приблизительно

ниже 7В, на дисплее появится индикатор разряда батареи.

4-4 Выбор режима измерения

При нажатии кнопки ‘SELECT’ (

), режим измерения меняется следующим

образом:

• В случае ADP, мкА, мА и A, режим меняется как:

• В случае Ω•

• • , режим меняется как:

Ω

Ω.

• В случае TEMP, режим меняется как:

°C

°F °C.

4-5 Ручной выбор диапазона

Кратковременное нажатие кнопки ‘RANGE’, устанавливает режим ручного выбора

диапазона, при этом индикатор 'АВТО' исчезает на дисплее. В режиме ручного

выбора диапазона, нажатие кнопки ‘RANGE’, переключает диапазоны. Чтобы

вернуться в режим авто выбора, нажмите кнопку дольше секунды. На дисплее

вновь появится индикатор 'АВТО'.

Замечание:

Режим ручного выбора диапазона недоступен

при измерении емкости и

частоты.

4-6 Фиксация показаний на дисплее

При нажатии кнопки ‘HOLD’, данные на дисплее будут зафиксированы (на дисплее

появится индикатор '

'). Показания не будет меняться, всё время, пока эта

функция будет активна. Чтобы отменить режим, нажмите кнопку снова (индикатор

' исчезнет).

4-7 Измрение максимального значения: MAX

Этот режим позволяет фиксировать максимальное значение входного сигнала при

длительности импульсов более 30 мс с возможностью автоматического выбора

WWW.VIVA-TELECOM.RU
