диапазона. Режим доступен при измерении напряжения, тока и совместно с

режимом ADP. Для включения и выключения этого режима нажмите кнопку

‘MAX

‘ дольше секунды при включенном режиме измерения напряжения или

тока.

4-8 Режим относительных измерений

Режим относительных измерений позволяет пользователю производить

измерения, получая результат, как разницу между фактическим и записанным

значением. Для включения этого режима или возврата к измерениям относительно

нуля, кратковременно нажмите кнопку ‘∆REL‘.

4-9 Предупреждение о неправильном подключении щупов.

Мультиметр предупреждает

звуковым сигналом о включенных в гнезда для

измерения тока (uA, mA, или A) щупах и возможности повреждения прибора, при

включении других режимов, например, режима измерения напряжения.

4-10 Терминология

Значение показаний при переменном токе

Определение действующего значения по среднему: RD700.

Когда при измерении определяют “действующее значение по среднему

значению”, никакой ошибки не возникает при синусоидальном входном

сигнале

без искажений. Однако, если форма входного сигнала - искаженный синус или

несинусоидальный сигнал, то преобразование к среднеквадратичному

значению таким способом, имеет большую погрешность.

Определение истинного действующего значения (True RMS) : RD701

В приборах оснащенных системой измерения действующего значения (True

RMS) измерение происходит в масштабе мощности сигнала и этим

обеспечивается более точный результат, чем полученный определением по

средней величине. Этот мультиметр оснащен системой True RMS, которая

позволяет получить достоверный результат действующего значения при

измерении, как синусоидального сигнала, так и несинусоидального, например

прямоугольного или треугольного.

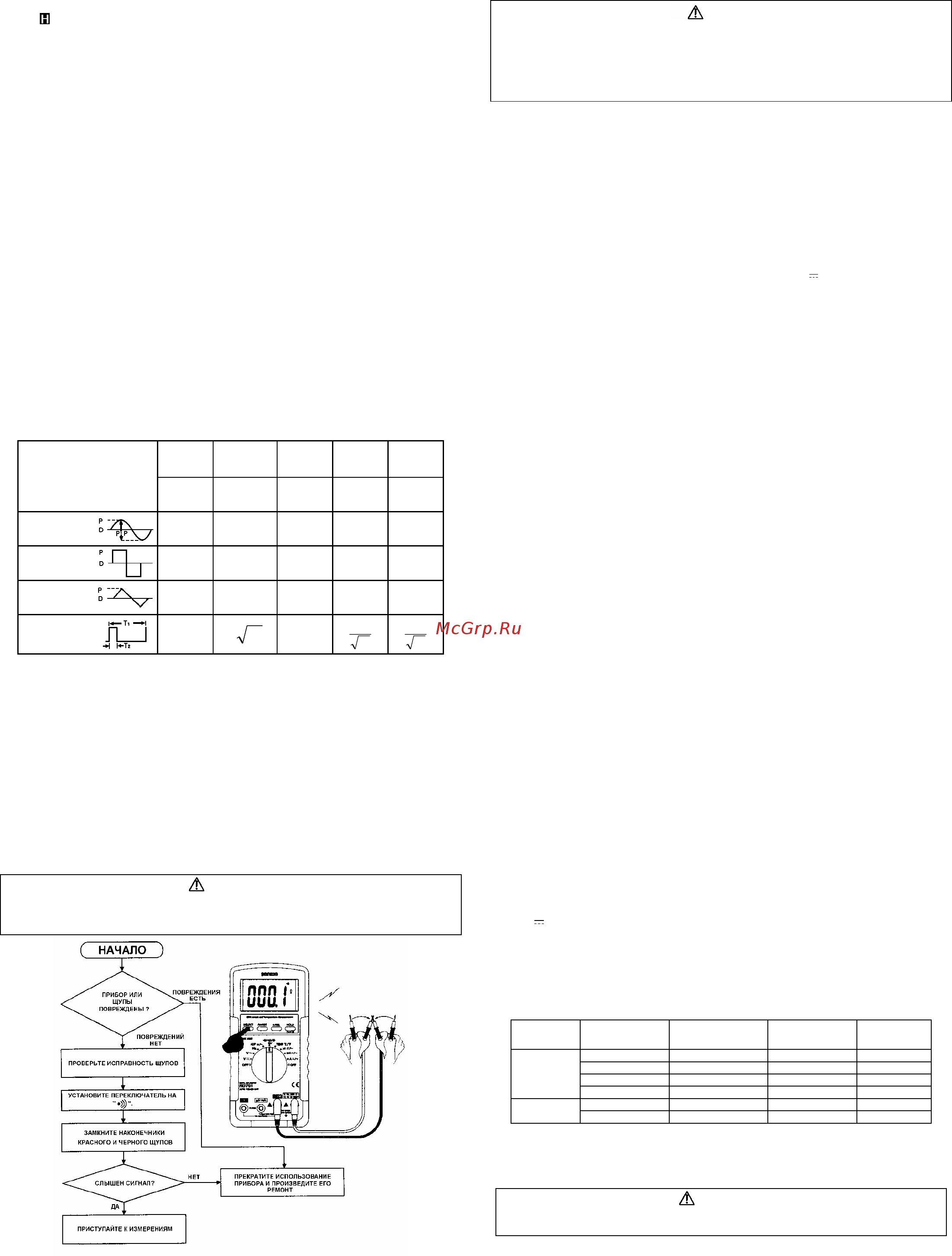

Крест-фактор

Крест-фактор (CF) – отношение амплитуды сигнала к его действующему

(среднеквадратичному) значению. Наиболее распространенные типы

колебаний, такие как синус и треугольные имеют наибольший крест-фактор

Соотношения параметров сигнала для типичных видов колебаний приведены в

таблице.

Амплитуда

(0-P)

Действующее

значение

Среднее

значение

Крест-

фактор

Фром-

фактор

Форма сигнала

Vамп. Vдейст. Vср.

Vамп./

Vдейст.

Vдейст./

Vср.

СИНУС

1.414 1 0.900 1.414 1.111

МЕАНДР

1 1 1 1 1

ТРЕУГОЛЬНИК

1.732 1.000 0.866 1.732 1.155

ИМПУЛЬС

D=T

2.000

Коэффициент ослабления переменной составляющей (NMRR)

NMRR - способность цифровых мультиметров ослаблять нежелательный

шумовой эффект от переменного тока, который может стать причиной

неточности при измерениях на постоянном токе. NMRR обычно определяется в

дБ (децибел). Эта серия мультиметров имеет NMRR>60 дБ при 50 и 60 Гц, что

означает хорошую способность ослабления шума при измерениях на

постоянном токе.

Коэффициент ослабления

синфазного сигнала (CMRR)

Синфазное напряжение – напряжение присутствующее одновременно на обоих

входах: общем и сигнальном относительно земли. CMRR - способность

цифровых мультиметров ослаблять эффект влияния этого напряжения,

который может стать причиной погрешности при измерениях напряжения.

Данная серия мультиметров имеет CMRR>60 дБ от 0 до 60 Гц при измерении

переменного напряжения и > 120 дБ при 0, 50 и 60 Гц при измерении

постоянного напряжения.

[5] ПРОЦЕДУРА ИЗМЕРЕНИЯ

5-1 Предварительная проверка

ВНИМАНИЕ

1. Никогда не используйте мультиметр и щупы, при наличии неисправностей

или повреждений.

2. Удостоверьтесь, что щупы и их провода не повреждены.

5-2 Измерение напряжения/ Измерение частоты

ВНИМАНИЕ

1. Входной сигнал никогда не должен превышать указанное максимальное

значение.

2. Убедитесь, что щупы отключены от схемы при изменении режима работы

мультиметра.

3. При поведении измерений всегда держите Ваши пальцы позади защитных

колец щупов.

5-2-1 Измерение напряжения

Постоянное, переменное: макс. вход. сигнал– постоянное, переменное

1000 В.

1) Применения.

Постоянное напряжение: напряжение на батареях и измерения в цепях

постоянного тока.

Переменное напряжение: синусоидальное напряжение, например, в

осветительной сети.

2) Диапазоны измерения.

Постоянное, переменное: 5 диапазонов от 400.0 мВ до 1000 В.

3) Процедура измерения.

(1) Вставьте разъем черного щупа в гнездо 'COM'

и красного в гнездо 'V'.

(2) Установите поворотный переключатель в положение 'V

' или 'V~'.

(3) Коснитесь красным и черным щупами контактов исследуемой цепи.

 При измерении постоянного напряжения черным щупом коснитесь контакта с

отрицательным потенциалом, а красным с положительным.

 При измерении переменного напряжения черный и красный щупы

равнозначны.

(4) Прочитайте на дисплее значение напряжения.

(5) По окончании измерения отсоедините оба щупа от объекта измерения

Замечание:

1) Выбор диапазона переменное 400.0 мВ возможен только в ручном режиме

нажатием кнопки ‘RANGE’.

2) При выборе диапазонов постоянное и переменное 400.0 мВ показание при

разомкнутых щупах не будет нулевым и может изменяться. Это вызвано тем,

что входное сопротивление при этих диапазонах 1000 МОм. Данные

показания не являются сбоем и не влияют на результат

измерений.

3) Точность при измерении переменного напряжения от 0 до 10 мВ не

нормируется (RD701: от 0 до 40 мВ) при работе в диапазоне переменное

напряжение, мВ.

4) Показание может быть не 0, при закороченных щупах. Но это не влияет на

точность измерений.

5-2-2 Измерение частоты

1) Применения.

Измерение частоты переменного тока.

2) Диапазоны измерения.

от 10.00 Гц до 1.000 МГц

(Авто выбор диапазона).

3) Процедура измерения.

(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо 'Hz'.

(2) Установите поворотный переключатель в положение 'Hz'.

(3) Коснитесь красным и черным щупами контактов исследуемой цепи.

(4) Прочитайте на дисплее значение частоты.

(6) По окончании измерения отсоедините оба щупа от объекта измерения.

Замечание:

Переменное напряжение входного сигнала

: < 20 В, действующее.

Входной сигнал: синусоидальный или прямоугольный с относительной

длительностью импульса 40%~70%.

Чувствительность:

10 Гц~20 кГц: > 0.9 В, действующее;

20 кГц ~500 кГц: > 2.6 В, амплитудное или 1.9 В, действующее;

500 кГц -1 МГц: > 4.2 В, амплитудное или 3 В, действующее.

Скорость обновления: 2 раза в секунду, номинал.

5-3 Измерения с использованием дополнительного оборудования

1) Применения.

Этот режим предназначен для проведения измерений

с использованием

приставок токовые клещи (CL-22AD и CL33DC) или подобных, имеющих

следующие характеристики:

 Выходное напряжение 1 мВ (макс. напряжение до 400 мВ) на 1 А.

2) Способ применения.

(1) Вставьте черный разъем или разъем '-' приставки в гнездо 'COM', а красный или

'+' в гнездо 'ADP'.

(2) Установите поворотный переключатель в положение 'ADP' и выберите режим

' или '~' при помощи кнопки 'SELECT'.

(3) Откройте зажим клещей, поместите в него проводник (одиночный) и надежно

закройте клещи.

(4) Прочитайте на дисплее значение (1 мВ отображается, как число 10).

z При чувствительности приставки 1 мВ на 1 А, показание '1000' на

дисплее следует читать, как '100 А'.

(5) По окончании измерения откройте зажим клещей и извлеките проводник.

[Примеры

показаний приставок токовые клещи(ADP)]

Приставка

клещи

Диапазон

Выходной сигнал

клещей

Показания

мультиметра

Истинное

значение

пост.20A* пост. 15 мВ пост.0150 1.5A

пост.200A пост. 150 мВ пост. 1500 150A

пе

ем.20A* пе

ем. 15 мВ пе

ем. 0150 1.5A

CL-22AD

пе

ем. 200A пе

ем. 150 мВ пе

ем. 1500 150A

пост.30A* пост. 25 мВ пост.0250 2.5A

CL33DC

пост.300A пост. 250 мВ пост. 2500 250A

*: при этом диапазоне выходной сигнал- 1 мВ соответствует 0.1 А..

5-4 Измерение сопротивлениия и измерение емкости/ Диодный тест/

Прозвонка соединений

ВНИМАНИЕ

Присутствие напряжения на входных разъемах мультиметра в этих режимах

недопустимо.
