5-4-1 Измерение сопротивления

1) Применения.

Измерение сопротивления резисторов или участков цепей.

2) Диапазоны измерения.

6 диапазонов от 400.0 Ом до 40.00 МОм.

3) Процедура измерения.

(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо 'Ω'.

(2) Установите поворотный переключатель в положение 'Ω/

/ / ' и выберите

режим 'Ω' при помощи кнопки 'SELECT'.

(3) Коснитесь красным и черным щупами контактов исследуемой цепи.

(4) Прочитайте на дисплее значение сопротивления.

(5) По окончании измерения отсоедините оба щупа от объекта измерения.

Замечание:

При измерении сопротивления могут оказывать влияния шумы, поэтому один из

выводов объекта измерения нужно заземлить.

При касании пальцем наконечника

щупа во время измерения на результат

будет оказывать влияние сопротивление человеческого тела, что приведет к

ошибке.

Постоянное напряжение на разомкнутых щупах мультиметра <0.4 В, типовое.

5-4-2 Прозвонка соединений

1) Применения.

Проверка целостности цепей и отдельных проводников.

2) Способ применения.

(1) Вставьте разъем черного щупа в гнездо 'COM', и красного в гнездо '

(2) Установите поворотный переключатель в положение 'Ω/

/ / ' и выберите

режим '

' при помощи кнопки 'SELECT'.

(3) Коснитесь красным и черным щупами контактов исследуемой цепи или

проводника.

(4) Наличие низкого сопротивления сопровождается звуковым сигналом.

(5) По окончании измерения отсоедините оба щупа от объекта измерения.

Замечание:

Порог появления звукового сигнала: от 20 Ом до 120 Ом.

Постоянное напряжение на разомкнутых щупах мультиметра <0.4 В, типовое.

5-4-3 Диодный тест

1) Применения

Проверка исправности диодов.

2) Способ применения.

(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо '

(2) Установите поворотный переключатель в положение 'Ω/

/ / ' и выберите

режим '

' при помощи кнопки 'SELECT'.

(3) Коснитесь красным щупом анода, а черным щупом катода исследуемого диода.

Критерии оценки состояния диодов.

9 Если показание мультиметра - '0', диод закорочен (неисправен).

9 Если показание мультиметра - '0L', диод перегорел (неисправен).

(4) Коснитесь красным щупом катода, а черным щупом анода исследуемого диода.

9 Если показание мультиметра - '0L', диод исправен. Любые другие

значения указывают на неисправность диода.

(5) По окончании измерения отсоедините оба щупа от объекта измерения.

Замечание:

Напряжение на разомкнутых щупах мультиметра <1.6 В.

5-4-4 Измерение емкости

ПРЕДУПРЕЖДЕНИЕ

1. Перед проведением измерений разрядите конденсаторы.

2. Так как метод измерения предполагает протекание тока через

исследуемый конденсатор, измерение емкости для электролитических

конденсаторов с большим током утечки не будет точным.

1) Применения.

Измерение емкости конденсаторов.

2) Диапазоны измерения.

5 диапазонов от 500.0 нФ до 3000 мкФ (Авто выбор диапазона).

3) Процедура измерения.

(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо '

(2) Установите поворотный переключатель в положение 'Ω/

/ / ' и выберите

режим ' ' при помощи кнопки 'SELECT'.

(3) Коснитесь красным и черным щупами выводов объекта измерения.

(4) Прочитайте на дисплее значение емкости.

(5) По окончании измерения отсоедините оба щупа от объекта измерения.

5-5 Измерение температуры

1) Применения.

Измерение температуры окружающей среды, воды и других объектов.

2) Диапазоны измерения.

от -20°C до 300°C (от -4°F до 572°F).

3) Процедура измерения.

(1) Вставьте разъем '-'

термопары в гнездо 'COM', и '+' в гнездо 'Temp'.

(2) Установите поворотный переключатель в положение 'Temp' и выберите режим

'°C' или '°F' при помощи кнопки 'SELECT'.

(3) Прижмите чувствительный элемент термопары K-250PC (-50°C~250°C/ -

58°F~482°F)к объекту измерения.

(4) Прочитайте на дисплее значение температуры.

(5) По окончании измерения отсоедините датчик от объекта измерения.

Замечание:

В случае использования других температурных датчиков используйте для

подключения

их к мультиметру адаптер для термопар К-типа: (K-AD).

5-6 Измерение тока

ВНИМАНИЕ

1. Наличие напряжения на входах для измерения тока недопустимо.

2. Убедитесь, что мультиметр включен последовательно с нагрузкой.

3. Ток через входные разъемы мультиметра не должен превышать

указанного для них максимального значения.

4. Перед проведением измерений отключите источник питания измеряемой

цепи, разорвите цепь и надежно подключите щупы, соблюдая полярность.

5. Мультиметр предупреждает звуковым сигналом о включенных в гнезда

для измерения тока 'µA•mA' или 'A' щупах и возможности повреждения

прибора, при включении других режимов, например, режима измерения

напряжения.

Постоянный мкА, мА: макс. вход. сигнал - постоянный 400 мА.

Переменный мкА, мА: макс. вход. сигнал - переменный 400 мА.

Постоянный А: макс. вход. сигнал - постоянный 10 А.

Переменный А: макс. вход. сигнал - переменный 10 А.

1) Применения.

Постоянный ток: измерение тока в цепях постоянного тока и батареях питания.

Переменный ток: измерение тока в цепях переменного тока

2) Диапазоны измерения.

постоянный/переменный мкА, мА: 4 диапазона: 400.0 мкА/4000 мкА и

40.00 мА/400.0 мА.

постоянный/переменный А: 2 диапазона: 4.000 А, 10.00 А.

3) Процедура измерения.

(1) Вставьте разъем черного щупа в гнездо 'COM', и красного в гнездо 'µA•mA' или

'А'.

(2) Установите поворотный переключатель в положение 'µA', 'mA' или 'А' и

выберите режим '

' или '~' при помощи кнопки 'SELECT'.

(3) Подключите красный и черный щупы последовательно с нагрузкой.

 При измерении постоянного тока черным щупом коснитесь контакта с

отрицательным потенциалом, а красным с положительным.

 При измерении переменного тока черный и красный щупы равнозначны.

(4) Прочитайте на дисплее значение тока.

(5) По окончании измерения отсоедините оба щупа

от объекта измерения.

Замечание: 10 А продолжительно.

[6] ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

1. Эта глава содержит очень важную информацию по безопасности.

Внимательно и полностью изучите приведенные ниже инструкции и

поддерживайте исправное состояние Вашего мультиметра.

2. Мультиметр должен быть поверен и калиброван не реже одного раза в

году. Это обеспечит безопасную эксплуатацию и точность измерений.

6-1 Обслуживание и проверка

1) Для мультиметра проверьте:

• наличие повреждения корпуса прибора.

2) Для щупов проверьте:

• наличие повреждений изоляции провода щупов;

• наличие разрывов провода щупов.

ЗАМЕЧАНИЕ:

• При сгоревшем плавком предохранителе, невозможны только измерения

тока.

• Методика проверки щупов производится в соответствии с п.5-1.

6-2 Калибровка

Изготовитель может проводить поверку

и калибровку. За дополнительной

информацией, пожалуйста, обратитесь к изготовителю.

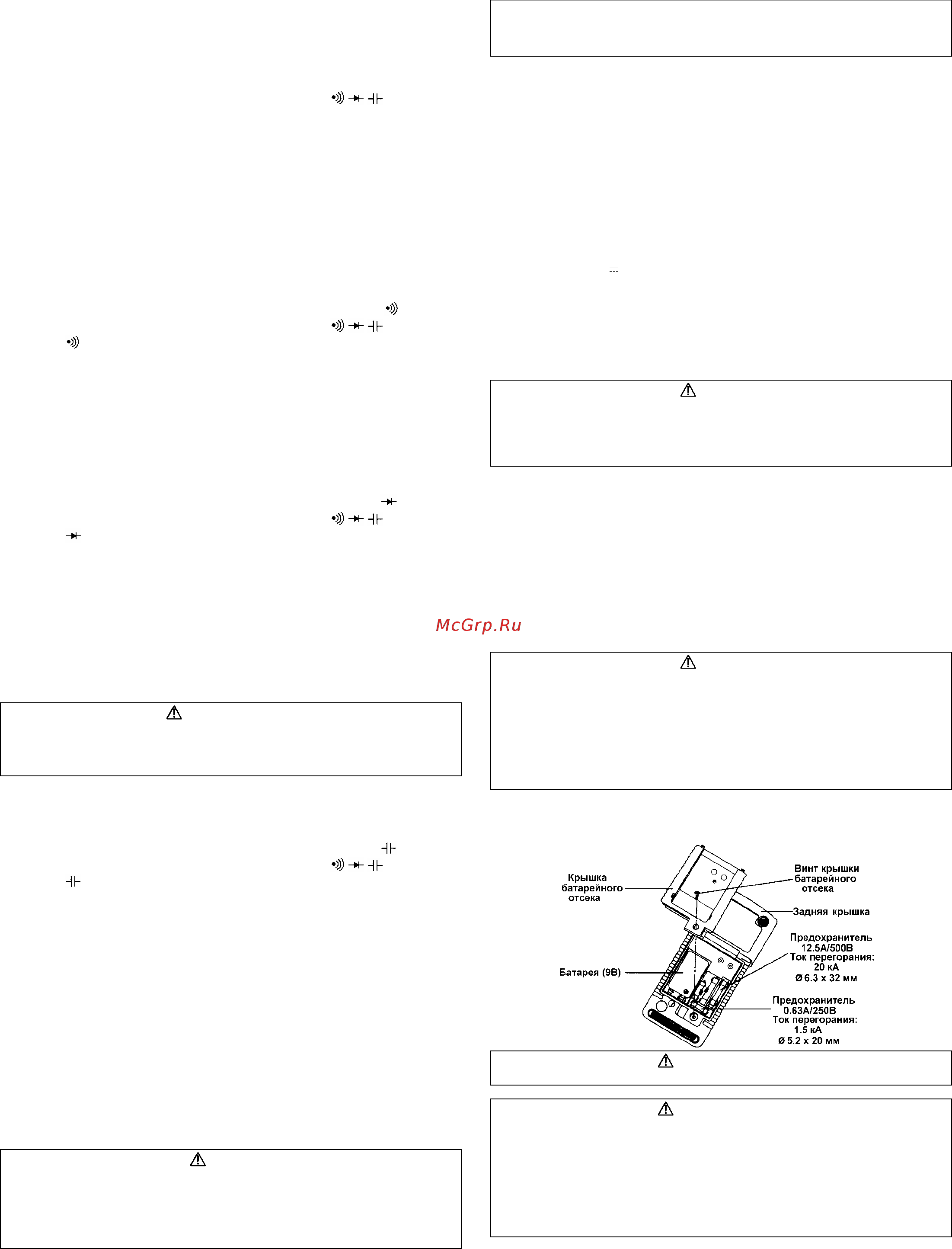

6-3 Замена батареи и плавкого предохранителя.

ВНИМАНИЕ

1. Если задняя крышка прибора или крышка батарейного отсека сняты, и

входы прибора подключены к объекту измерения, Вы можете получить

электрический шок. Перед началом работ убедитесь, что входы

отключены.

2. Перед началом работы выключите мультиметр и отключите щупы от

объекта измерения.

3. Убедитесь, что новый плавкий предохранитель указанного типа и

номинала. Никогда не используйте иные плавкие предохранители и

закоротку вместо плавкого предохранителя.

(1) Выверните при помощи отвертки винт крышки батарейного отсека.

(2) Удалите крышку батарейного отсека.

(3) Замените батарею или плавкий предохранитель новыми.

(4) Верните крышку батарейного отсека на место и закрепите её винтом.

ПРЕДУПРЕЖДЕНИЕ

Устанавливая батарею, соблюдайте правильную полярность.

6-4 Хранение

ПРЕДУПРЕЖДЕНИЕ

1. Корпус и холстер нестойкие к воздействию растворителей и спирта. Для

чистки используйте сухую мягкую ткань, тереть не допускается.

2. Корпус и холстер нестойкие к воздействию тепла. Не допускается

размещение прибора рядом с источниками тепла (например, паяльник).

3. Не допускайте хранения в местах с наличием вибрации или возможности

падения прибора.

4. Не допускайте хранения в местах с повышенной и пониженной

температурой, повышенной влажностью, наличием прямых солнечных

лучей или конденсации.

Следуя вышеупомянутым инструкциям, храните прибор при условиях окружающей

среды, указанных в п.8-1.
