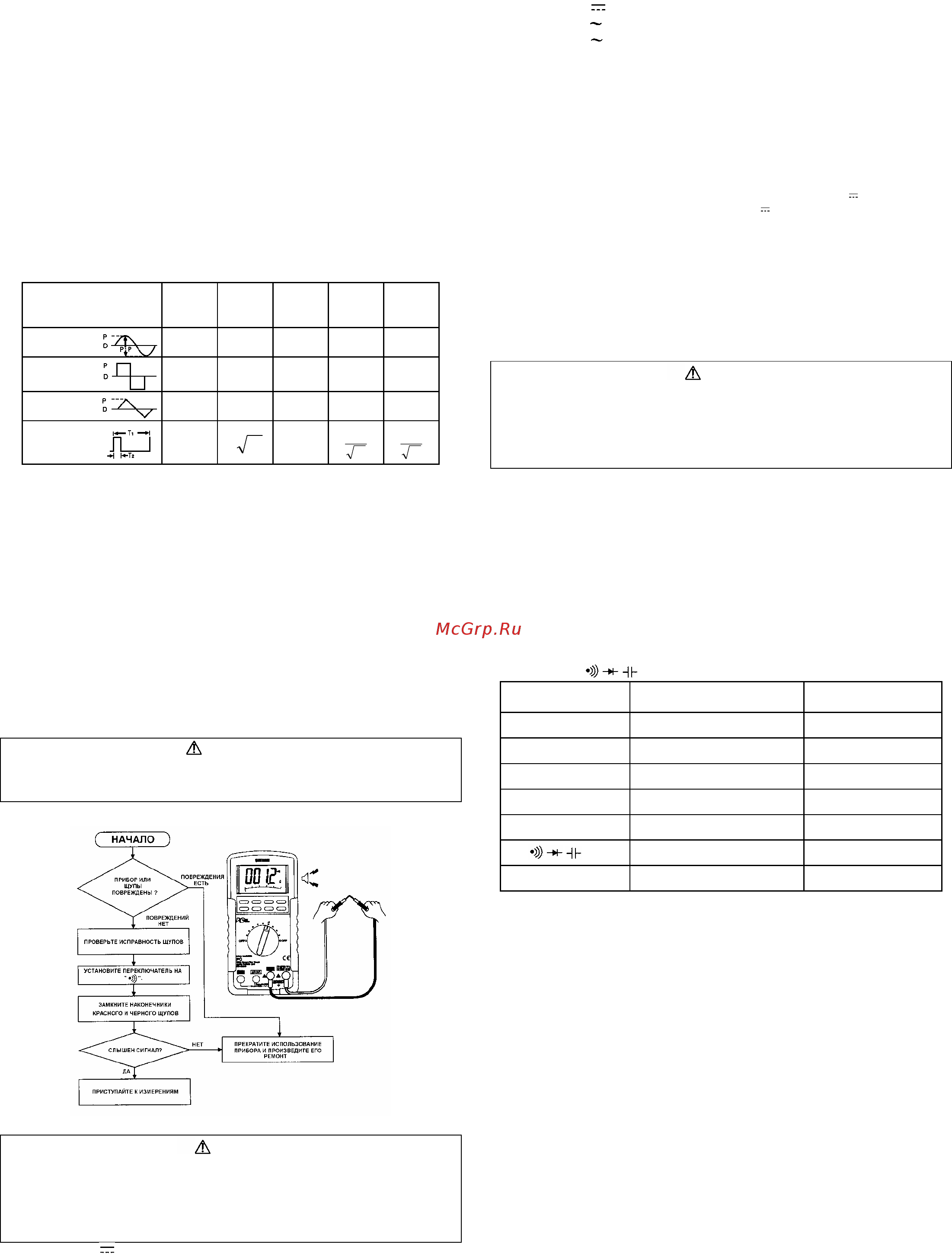

SANWA цифровой мультиметр PC520M
3
4-11 Терминология
Графическая шкала
Графическая шкала обеспечивает вывод информации подобно
традиционным аналоговым стрелочным мультиметрам.
Значение показаний при переменном токе
Определение истинного действующего значения (True RMS)
В приборах оснащенных системой измерения действующего значения
(True RMS) измерение происходит в масштабе мощности сигнала и этим
обеспечивается более точный результат, чем полученный определением
по средней величине. Этот мультиметр
оснащен системой True RMS,
которая позволяет получить достоверный результат действующего
значения при измерении, как синусоидального сигнала, так и
несинусоидального, например прямоугольного или треугольного.
Крест фактор
Крест фактор (CF) – отношение амплитуды сигнала к его действующему
(среднеквадратичному) значению. Наиболее распространенные типы
колебаний, такие как синус и треугольные имеют наибольший крест
фактор. Соотношения параметров сигнала для
типичных видов колебаний
приведены в таблице.
Форма сигнала Vамп. Vдейст. Vср.
Vамп./
Vдейст.
Vдейст./
Vср.
СИНУС 1.414 1.000 0.900 1.414 1.111
МЕАНДР 1.000 1.000 1.000 1 1.000
ТРЕУГОЛЬНИК 1.732 1.000 0.866 1.732 1.155
ИМПУЛЬС
D=T
2
/T
1
2.000
D2
D2
D
1
D
1
Замечание:
Измерения достоверны при крест факторе ниже 3.
Коэффициент ослабления переменной составляющей (NMRR)
NMRR - способность цифровых мультиметров ослаблять нежелательный
шумовой эффект от переменного тока, который может стать причиной
неточности при измерениях на постоянном токе. NMRR обычно
определяется в дБ (децибел). Эта серия мультиметров имеет
NMRR>60 дБ при 50 и 60 Гц, что означает хорошую способность
ослабления
шума при измерениях на постоянном токе.
Коэффициент ослабления синфазного сигнала (CMRR)
Синфазное напряжение – напряжение присутствующее одновременно на
обоих входах: общем и сигнальном относительно земли. CMRR -
способность цифровых мультиметров ослаблять эффект влияния этого
напряжения, который может стать причиной погрешности при измерениях
напряжения. Данная серия мультиметров имеет CMRR>60 дБ от 0 до
60 Гц при измерении переменного
напряжения и > 120 дБ при 0, 50 и
60 Гц при измерении постоянного напряжения.
[5] ПРОЦЕДУРА ИЗМЕРЕНИЯ
5-1 Предварительная проверка
ВНИМАНИЕ
1. Никогда не используйте мультиметр и щупы, при наличии неисправностей
или повреждений.
2. Удостоверьтесь, что щупы и их провода не повреждены.
5-2 Измерение напряжения
ВНИМАНИЕ
1. Входной сигнал никогда не должен превышать указанное максимальное
значение.
2. Убедитесь, что щупы отключены от схемы при изменении режима работы
мультиметра.
3. При поведении измерений всегда держите Ваши пальцы позади защитных
колец щупов.
Постоянное, мВ: Макс. вход. сигнал - постоянное 500 мВ.
Постоянное, В: Макс. вход. сигнал - постоянное 1000 В.
Переменное, мВ: Макс. вход. сигнал - переменное 500 мВ.
Переменное, В: Макс. вход. сигнал - переменное 1000 В.
1) Применение.
Постоянное напряжение: напряжение на батареях и измерения в цепях
постоянного тока.
Переменное напряжение: синусоидальное напряжение, например, в
осветительной сети.
2) Диапазоны измерения.
6 диапазонов от 50.00 мВ до 1000 В.
3) Процедура измерения.
(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо
'mV•V'.
(2) Установите поворотный переключатель в положение 'V
', 'V~' или 'mV'.
(В положении 'mV', выберите режим ' ' или '~' при помощи кнопки
'SELECT'.)
(3) Коснитесь красным и черным щупами контактов исследуемой цепи.
При измерении постоянного напряжения черным щупом коснитесь
контакта с отрицательным потенциалом, а красным с
положительным.
При измерении переменного напряжения черный и красный щупы
равнозначны.
(4) Прочитайте на дисплее значение напряжения.
(5) По окончании измерения отсоедините оба
щупа от объекта измерения.
5-3 Измерение частоты
ВНИМАНИЕ
1. Входной сигнал никогда не должен превышать указанное максимальное
значение.
2. Убедитесь, что щупы отключены от схемы при изменении режима работы
мультиметра.
3. При поведении измерений всегда держите Ваши пальцы позади защитных
колец щупов.
1) Применение.
Измерение частоты переменного тока.
2) Диапазоны измерения.
от 5.000 Гц до 125.0 кГц (Авто выбор диапазона).
3) Процедура измерения.
(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо 'Hz'.
(2) Установите поворотный переключатель в положение 'V'.
(3) Кратковременно нажмите кнопку 'Hz' для включения и выключения
режима измерения частоты.
(4) Коснитесь красным и черным щупами контактов
исследуемой цепи.
(5) Прочитайте на дисплее значение частоты.
(6) По окончании измерения отсоедините оба щупа от объекта измерения.
Замечание:
Измерение частоты возможно при следующих режимах
Temp/mA/Ω/
/ / .
Диапазон
Чувствительность
(синусоидальный сигнал)
Диапазон
500 мВ 300 мВ 5 Гц-125 кГц
5 В 2 В 5 Гц-125 кГц
50 В 20 В 5 Гц-20 кГц
500 В 80 В 5 Гц-1 кГц
1000 В 300 В 5 Гц-1 кГц
Ω/ / /
300 мВ 5 Гц-125 кГц
µA/mA, A 10% от диапазона 5 Гц-125 кГц
Чувствительность входа изменяется автоматически с диапазоном,
выбранным перед включением режима измерения частоты. Режим 'mV'
имеет самую высокую (300 мВ) чувствительность, а диапазон 1000 В имеет
самую низкую (300 В). Рекомендуется сначала измерить уровень
напряжения (или тока), затем включить режим измерения частоты в том же
диапазоне напряжения (или тока), чтобы автоматически установить
наилучшую чувствительность. Вы можете
также кратковременным нажатием
кнопки ‘RANGE’, выбрать другое значение чувствительности вручную. Если
значение частоты становится непостоянным, чтобы избежать влияния
электрического шума выберите более низкую чувствительность. Если
значение равно нулю, выберите более высокую чувствительность.
5-4 Измерение температуры
1) Применение.
Измерение температуры.
2) Диапазоны измерения.
от -50°C до 1000°C.
3) Процедура измерения.
(1) Вставьте разъем '-' термопары K-250PC в гнездо 'COM', и
'+' в гнездо
'Temp'.
(2) Установите поворотный переключатель в положение 'Temp' и выберите
режим '°C' или '°F' при помощи кнопки 'SELECT'.
(3) Прижмите чувствительный элемент термопары K-250PC к объекту
измерения.
(4) Прочитайте на дисплее значение температуры.
