11
INSTALLATION AND MAINTENANCE GUIDE
Technical Data
Working pressure: 50 – 1000 kPa
Flow-rate 300 kPa: 0.52 l/sec
Pressure loss: 100 kPa at fl ow of 0.3 l/s
Battery: Lithium 2CR5 6 V
Protection class: IP 45
Recognition range: preset 40 cm, range 10 – 60 cm
Pre-fl ush period: preset 2 s, range 0 – 30 s
Afterfl ush period: preset 6 s, range 1 – 30 s
Automatic fl ush: preset 24 h, range 0 – 255 h
Supplementary items: fl ushing pipes
General
This Electra Installation and Maintenance Guide introduces the operation, installation and use of the
touchless Oras Electra urinal fl usher. Please read the instructions carefully prior to installation and save
them for reference where servicing may be needed. If any fault or malfunction occurs in the fl usher,
please seek the best possible advice at an expert HVAC store.
Places of use
The touchless Electra urinal fl usher is designed for public toilets.
Operation

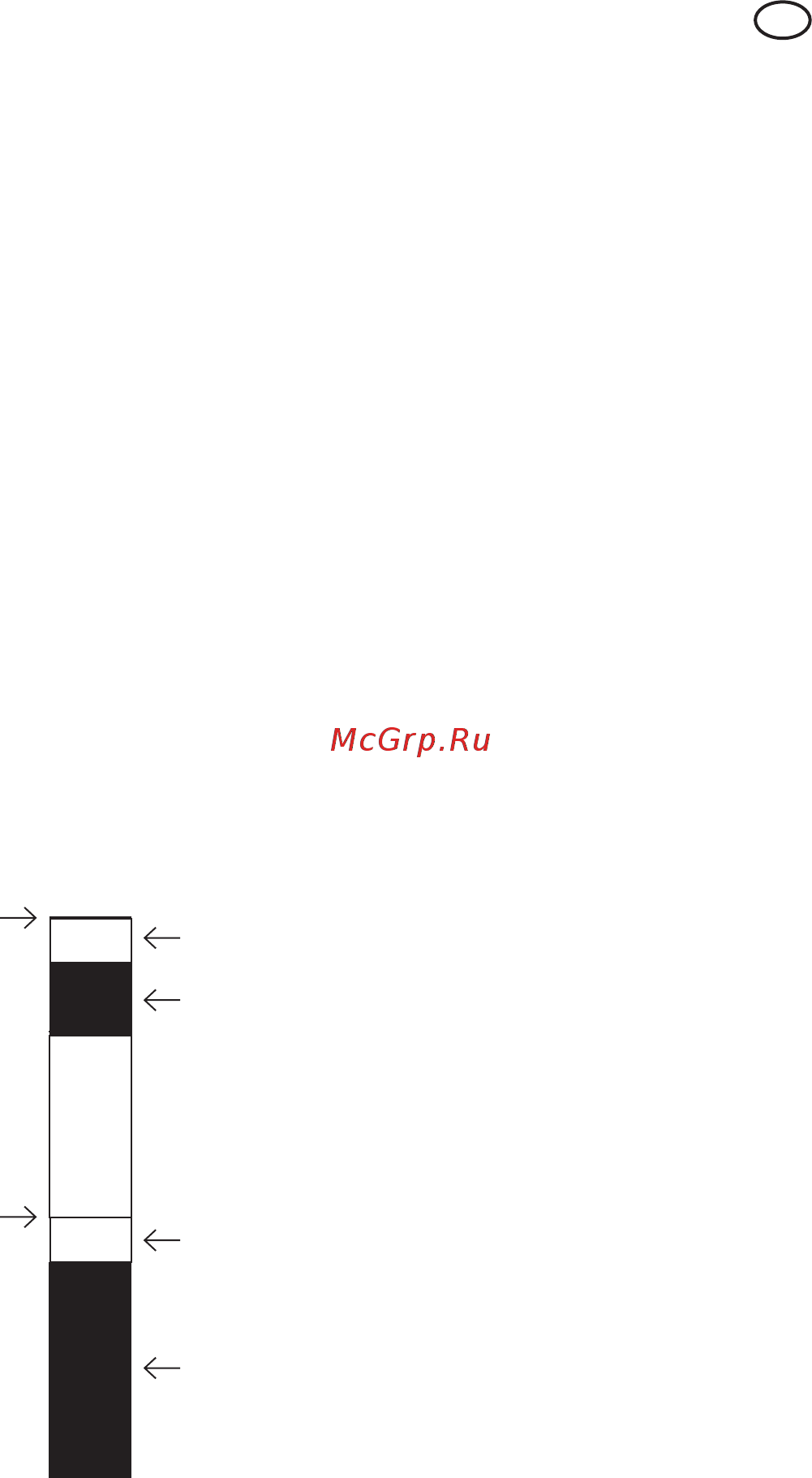

This chart introduces the operation of the fl usher:
GB
Flush delay 2 s, range 0–5 s
Pre-fl ush 2 s, range 0–30 s
(can be turned off with the on/off
key enclosed)
Flush delay
Afterfl ush 6 s, range 1–30 s
User leaves the
recognition
User comes within
recognition range
