Montage- und Wartungsanleitung
Technische Daten
Betriebsdruck: 50 – 1000 kPa
Durchfl uss bei 300 kPa: 0.52 l/s
Druckverlust: 100 kPa bei einem Durchfl uss von 0.3 l/s
Batterie: Lithium 2CR5 6V
Schutzklasse: IP 45
Sensorreichweite: 40 cm, einstellbar 10 – 60 cm
Vorspülung: 2 s, einstellbar 0 – 30 s
Nachspülung: 6 s, einstellbar 1 – 30 s
Automatische Spülung: 24 h, einstellbar 0 – 255 h
Allgemeines
Bitte nehmen Sie sich einige Minuten Zeit zum Lesen dieser Anleitung, um sich mit Gebrauch und
Funktionsweise dieser hochwertigen Armatur vertraut zu machen. Bewahren Sie die Anleitung bitte
auf, um ggf. darauf zurückzugreifen. Bei eventuellen Funktionsstörungen wird Ihnen ein qualifi zierter
Fachhändler/Installateur helfen können.
Anwendungsbereiche
Diese elektronische Urinalarmatur wird in öffentlichen Toiletten eingesetzt.
Funktion
DE

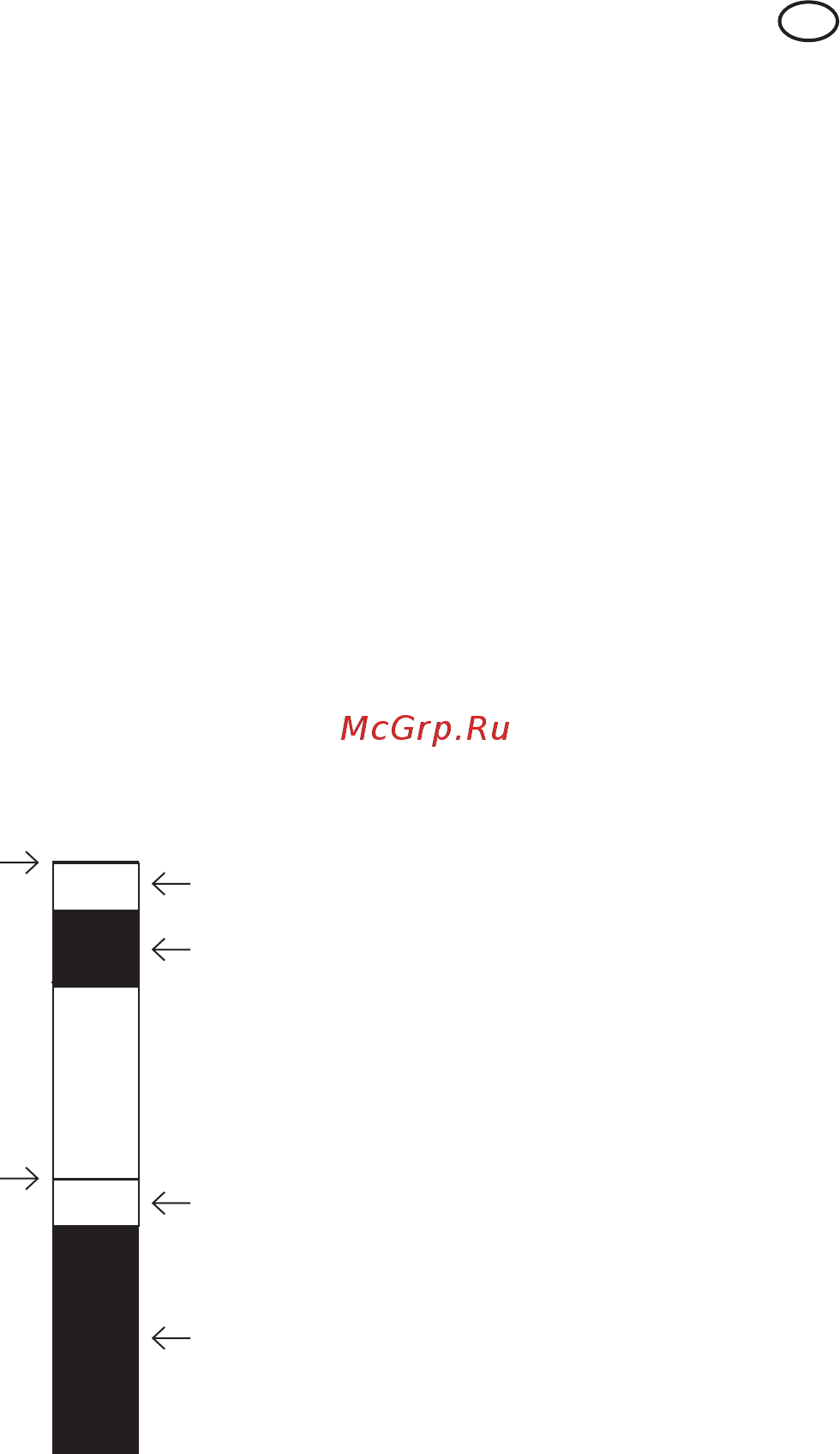

Vorspülung 2 s, einstellbar 0–30 s
Verzögerung
Nachspülung 6 s, einstellbar 1–30 s
Benutzer entfernt sich
Benutzer nähert sich
Verzögerung 2 s, einstellbar 0–5 s
