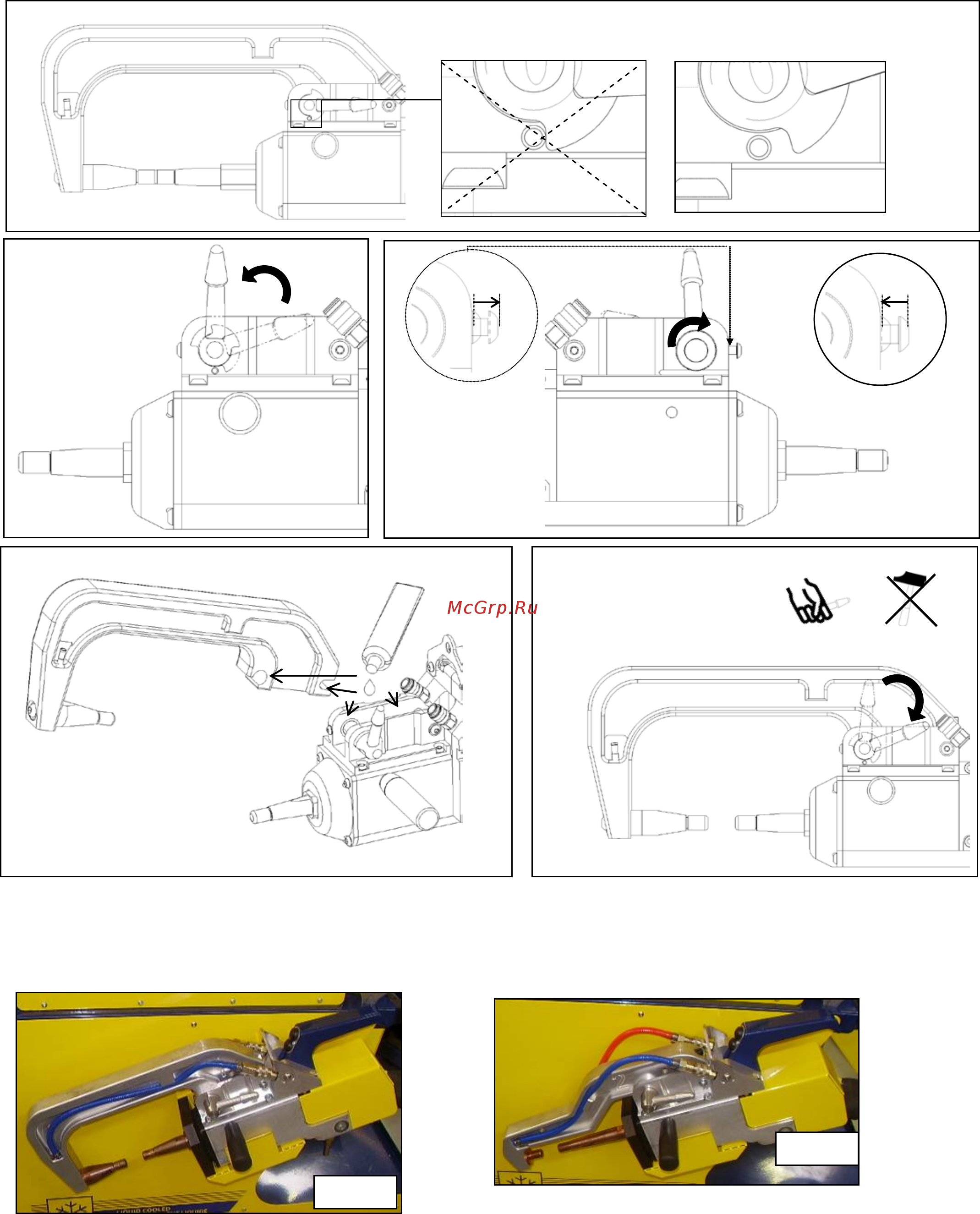

5. Выньте плечи из клещей (Внимание: прикрутите винт обратно на плечо, чтобы он не потерялся) (D)
6. Возьмите другое плечо, нанесите немного смазки вокруг основания плеча (арт.050440), и вставьте его в
клещи (Внимание: не забудьте вынуть винт из плеча).
7. Прикрутите винт крепления плеча к клещам.
8. Затяните рычаг
Внимание: Есть риск износа при плохо затянутом рычаге.
9. Проверьте уровень жидкости охлаждения
10. Включите аппарат под напряжение.
Виды плеч для С-клещей
