Foxweld REAL TIG 200 P (W224) [13/38] Высокочастотный поджиг hf позволяет зажечь tig дугу без касания к изделию основное преимущество в том что при зажигании дуги в основном металле не остается вольфрамовых включений cм рис 7
![Foxweld REAL TIG 200 P (W224) [13/38] Высокочастотный поджиг hf позволяет зажечь tig дугу без касания к изделию основное преимущество в том что при зажигании дуги в основном металле не остается вольфрамовых включений cм рис 7](/views2/1304579/page13/bgd.png)
13
REAL TIG 200 P
4 Индикатор Показывает силу сварочного тока.
5 Индикатор сети Загорается, когда аппарат включен.
6 Индикатор перегрева Загорается, когда аппарат перегрелся.
7 Регулятор тока Для TIG и MMA в зависимости от толщины
основного металла (см. табл. 8.3, 8.4, 9.1).
Для TIG импульсный режим, базовый ток
составляет от пикового 40%.
8 Регулятор частоты импульса Управление тепловложением в
свариваемую деталь.
9 Регулятор времени спада тока Время перехода от пикового тока до
угасания сварочной дуги.
10 Регулятор параметров Для TIG продува газа после сварки.
Используется для защиты окончания
сварочного шва.
Для ММА форсаж дуги (см. рис. 7.3).
Инверторный сварочный аппарат REAL TIG 200 P (W224) обладает следующими
функциями:
Высокочастотный поджиг HF - позволяет зажечь TIG дугу без касания к изделию.
Основное преимущество в том что при зажигании дуги в основном металле не остается
вольфрамовых включений (cм. рис. 7.2).

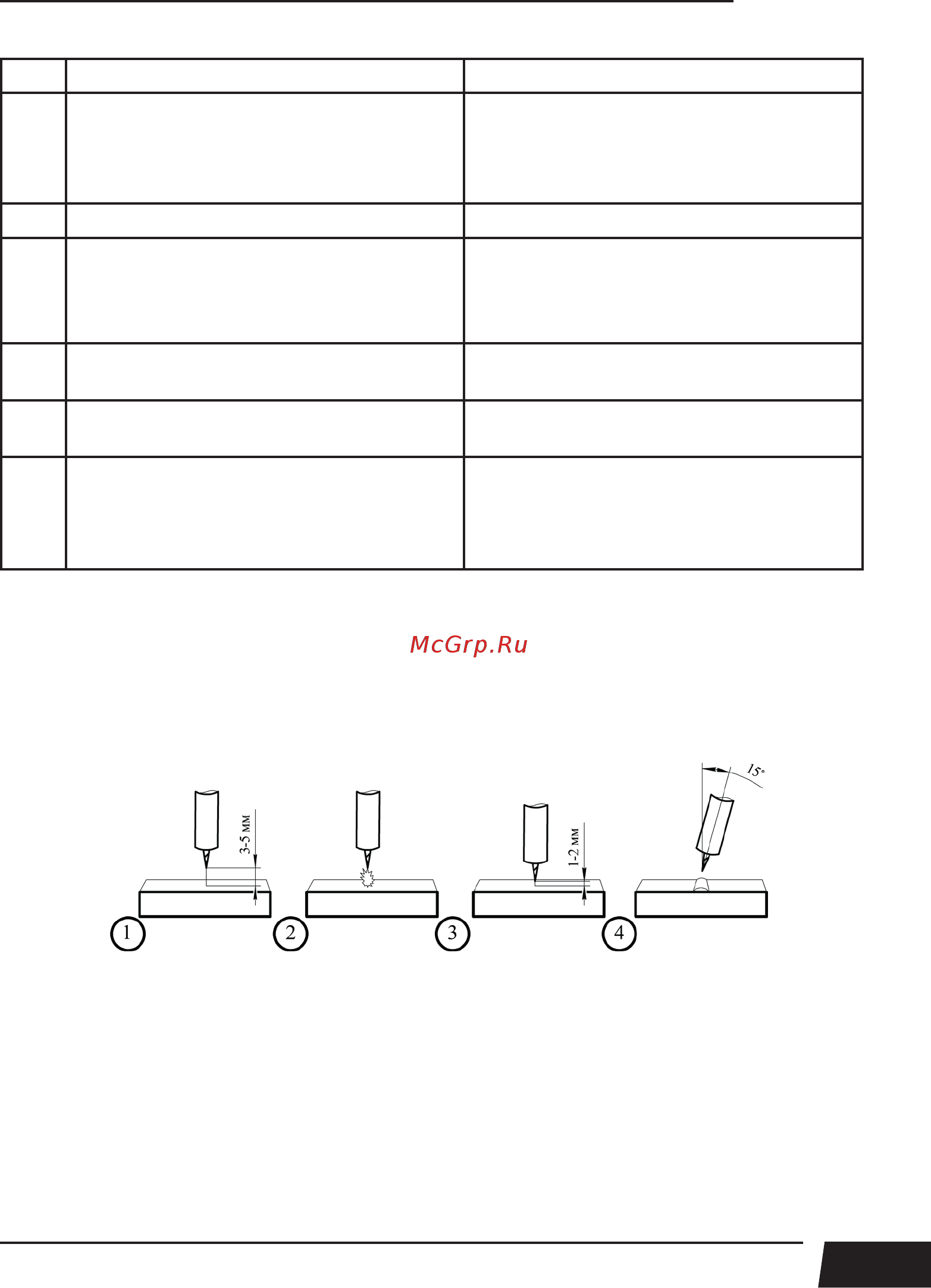

Рис. 7.2. Высокочастотный поджиг дуги.
1. Поднесите горелку к изделию на необходимое расстояние.
2. Нажмите кнопку на горелке, произойдет кратковременный разряд.
3. Если дуга не зажглась, то уменьшите зазор между торцом вольфрамового электрода
и изделием. При возникновении дуги приподнимайте горелку вверх до необходимого
расстояния.
4. Наклоните горелку на 15
° и начинайте сварку.
