15
REAL TIG 200 P
8. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ TIG СВАРКИ

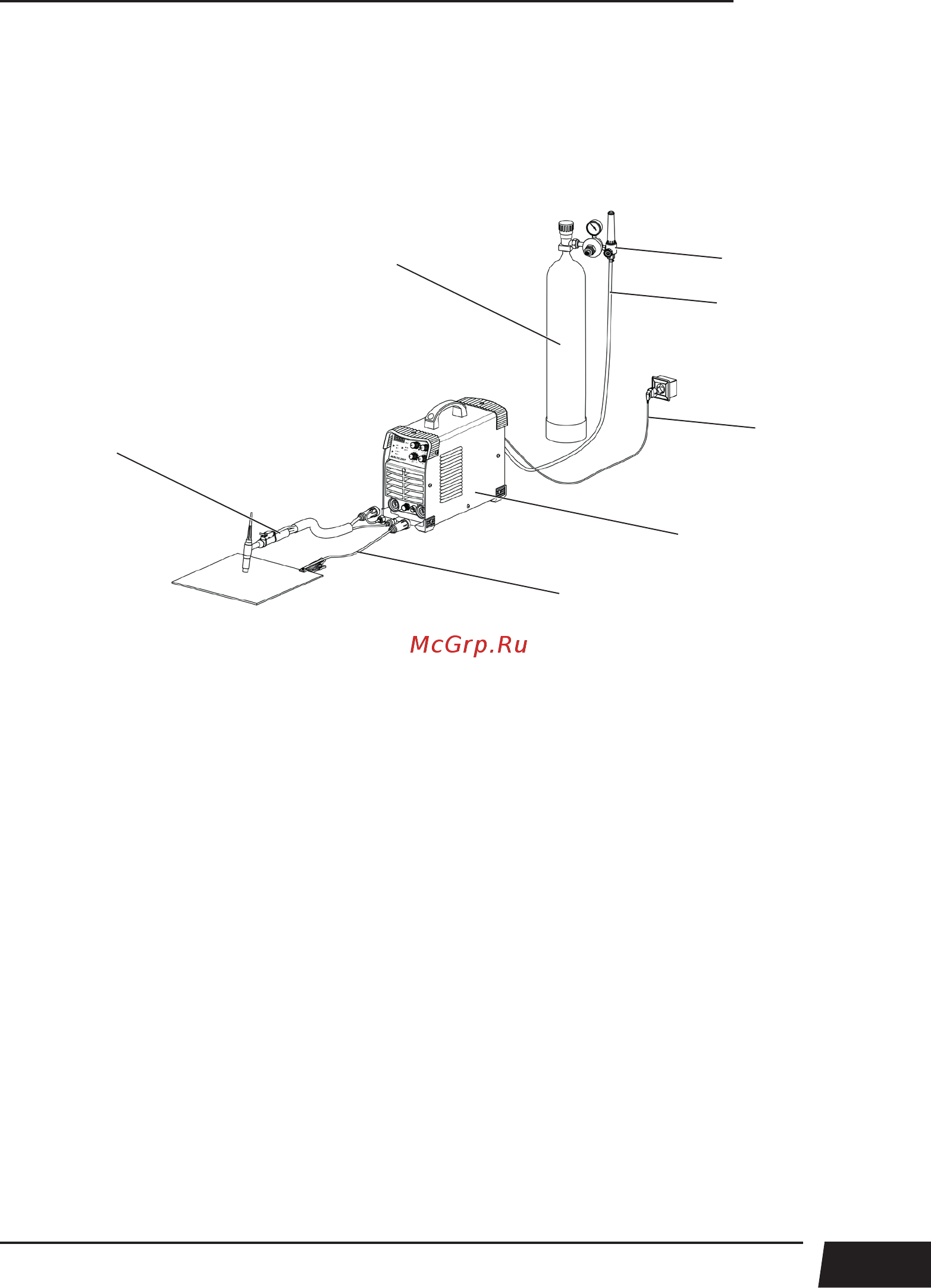

Схема подключения аппарата для TIG сварки с горелкой воздушного охлаждения показа-
на на рисунке 8.1.
Рис. 8.1. Схема подключения оборудования.
1. Горелка TIG. 2. Клемма заземления. 3. Сварочный аппарат. 4. Баллон с газом. 5. Редуктор.
6. Газовый шланг. 7. Кабель подключения к сети.
1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте
надежность соединения кабеля и сетевой розетки.
2. Подсоедините газовый шланг к газовому разъему аппарата и к газовому редуктору,
присоединенному к баллону. При подключении баллон и редуктор должны быть закрыты.
Система газоснабжения, состоящая из газового баллона, редуктора и газового шланга,
должна иметь плотные соединения (используйте винтовые хомуты), чтобы обеспечить
надежную подачу газа и защиту сварочного шва (см. рис. 8.2).
1
4
3
2
5
6
7
