17
REAL TIG 200 P

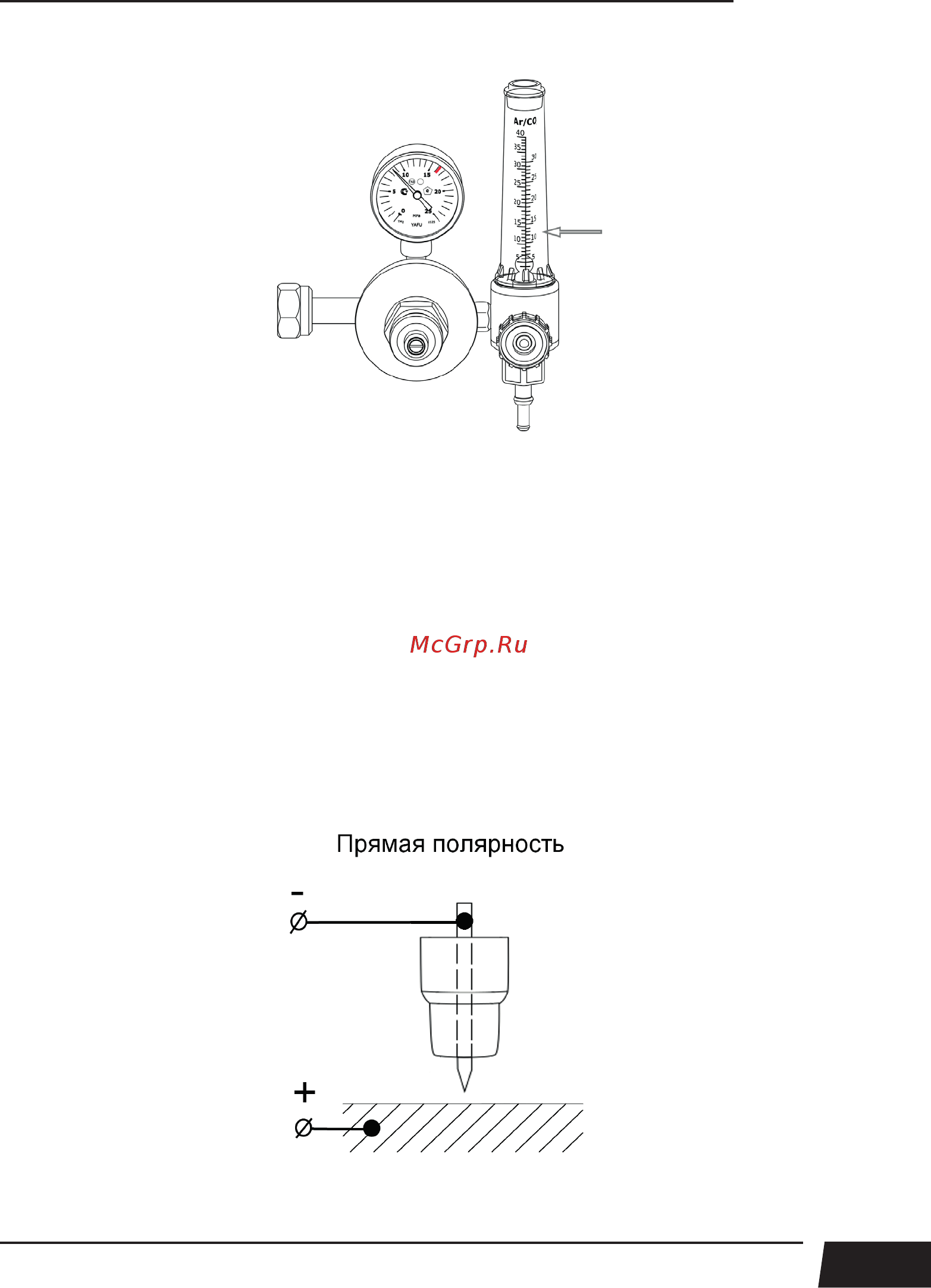

Рис. 8.3. Расход защитного газа.
9. Установите необходимые значения параметров сварки (см. раздел 8.1).
8.1. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ TIG СВАРКИ
Аргонодуговая сварка в инертном газе неплавящимся электродом позволяет сваривать
черные, нержавеющие, разнородные, цветные металлы и сплавы.
При аргонодуговой сварке неплавящимся электродом используют прямую полярность, то
есть горелка подключена к «-», а заготовка к «+» (см. рис. 8.4). Дуга горит устойчиво, обе-
спечивая хорошее формирования шва. При обратной полярности устойчивость процесса
снижается, вольфрамовый электрод перегревается, что приводит к необходимости значи-
тельно уменьшить сварочный ток (см. рис. 8.5).
Рис. 8.4. Полярность при TIG сварке.
