Foxweld REAL TIG 200 P (W224) Инструкция по эксплуатации онлайн [16/38] 260110
![Foxweld REAL TIG 200 P (W224) Инструкция по эксплуатации онлайн [16/38] 260110](/views2/1304579/page16/bg10.png)
16

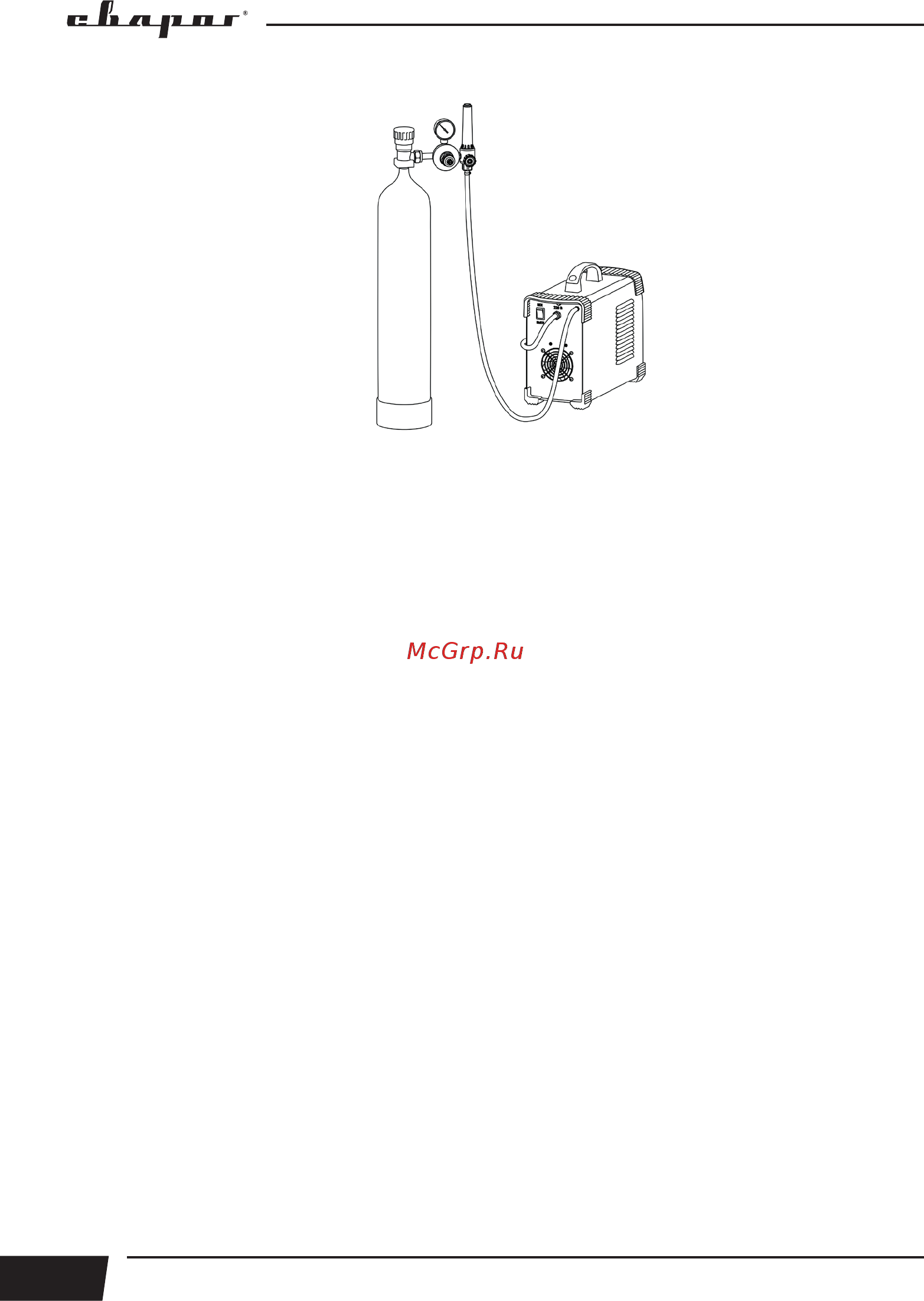

Рис. 8.2. Подключение защитного газа.
3. Подключайте сварочные принадлежности для TIG сварки в следующем порядке:
подключите силовой разъем с подводом газа горелки в панельный разъем (п. 5, рис. 6.1) на
передней панели аппарата, закрутите его до упора по часовой стрелке, убедитесь в плотной
фиксации соединения.
4. Подключите 2-pin разъем горелки к соответствующему разъему на передней панели
аппарата (п. 4, рис. 6.1).
5. Откройте вентиль на газовом баллоне и установите расход защитного газа с помощью
редуктора.
6. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со
знаком «+» (п. 3, рис. 6.1) на передней панели аппарата, поверните его до упора по часо-
вой стрелке, убедитесь в плотной фиксации соединения. Закрепите клемму заземления на
заготовке.
7. Выберите кнопкой режим TIG сварки (п. 3, рис. 7.1).
8. С помощью редуктора (см. рис. 8.3) установите необходимый расход защитного газа
(от 4 до 30 л/мин в зависимости от выполняемых задач или см. табл. 8.3, 8.4).
