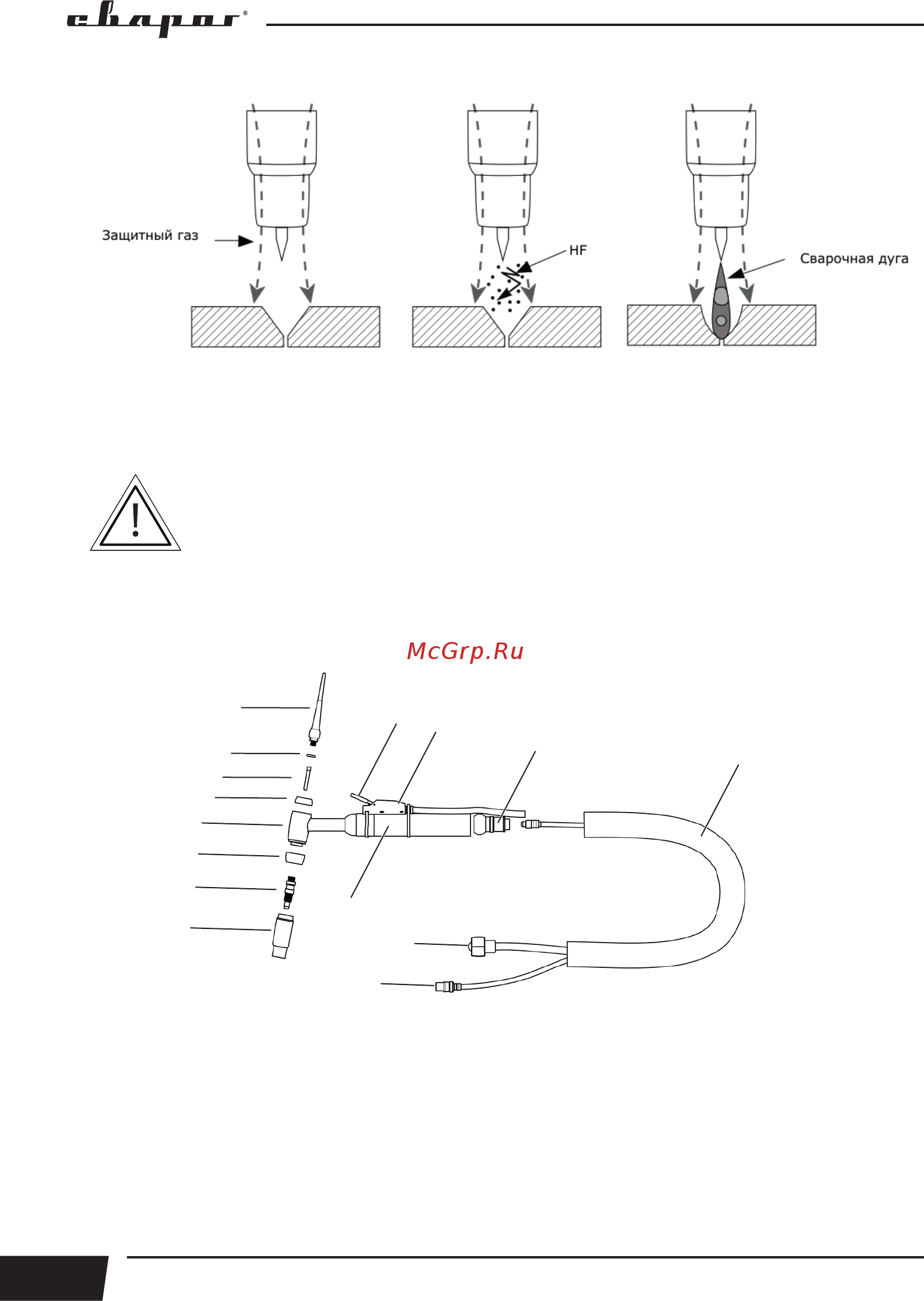

Рис. 8.5. Процесс образования сварочной дуги.
Основной газ, применяемый при TIG сварке, это аргон.
Перед началом сварки следует продуть шланг и горелку небольшой
порцией аргона.
Для работы в TIG режиме с аппаратом понадобится предназначенная для этого горелка
(см. рис. 8.6).
Рис. 8.6. Горелка для аргонодуговой сварки с воздушным охлаждением.
1. Заглушка. 2. Уплотнительное кольцо. 3. Цанга. 4. Кольцо. 5. Головка горелки.
6. Уплотнительное кольцо. 7. Держатель цанги. 8. Сопло. 9. Рукоятка. 10. Кнопка.
11. Микровыключатель. 12. Уплотнитель. 13. Шлейф. 14. Силовой разъем с подводом газа
горелки. 15. 2-pin разъем.
