REAL TIG 200 P

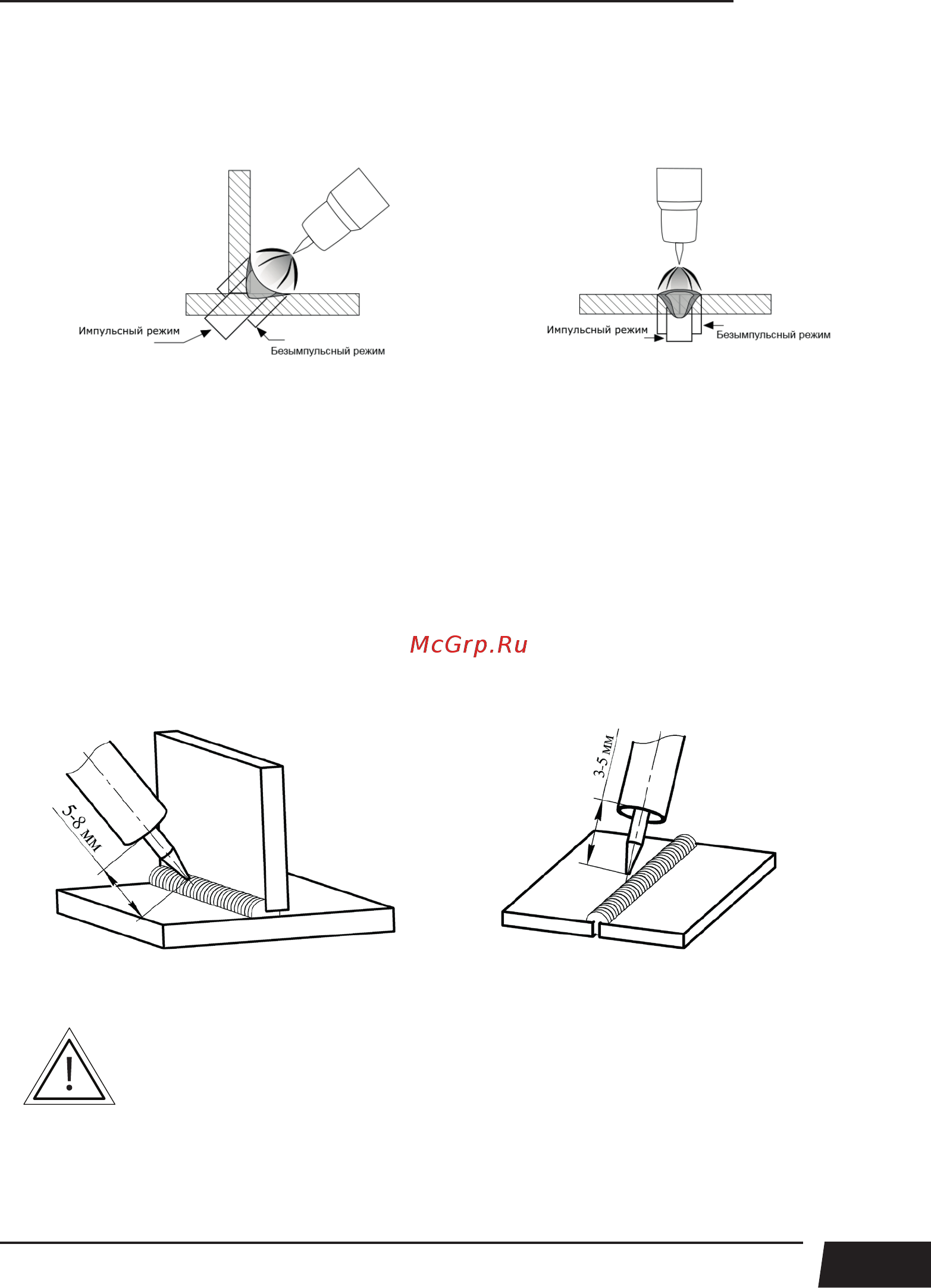

Аргонодуговая сварка в импульсном режиме (TIG P) позволяет сделать сварочный про-
цесс более контролированным: снизить выделяемое тепло в основной металл (см. рис. 8.7)
и получить сварное соединение нужного качества.
Рис. 8.7. Выделяемое тепло в импульсном и безымпульсном режимах.
При TIG сварке необходимо помнить, что неплавящийся электрод в процессе сварки из-
нашивается и теряет форму, вследствие чего его необходимо затачивать, а также регулиро-
вать величину вылета относительно сопла горелки. Также необходимо правильно подби-
рать тип электрода (см. табл. 8.2). Для более длительной работы электрода, для получения
качественного шва необходимо правильно подбирать присадочный материал (см. табл.
8.1).
Выбор выпуска электрода:
При сварке стыковых соединений рекомендованный вылет электрода относительно кром-
ки сопла составляет 3-5 мм, а угловых и тавровых 5-8 мм (см. рис. 8.8).
Рис. 8.8. Выпуск электрода.
Особое значение следует уделить правильности заточки вольфрамового
электрода, т.к. это влияет на качество и форму сварного шва (см. рис.
8.9, 8.10).
