20

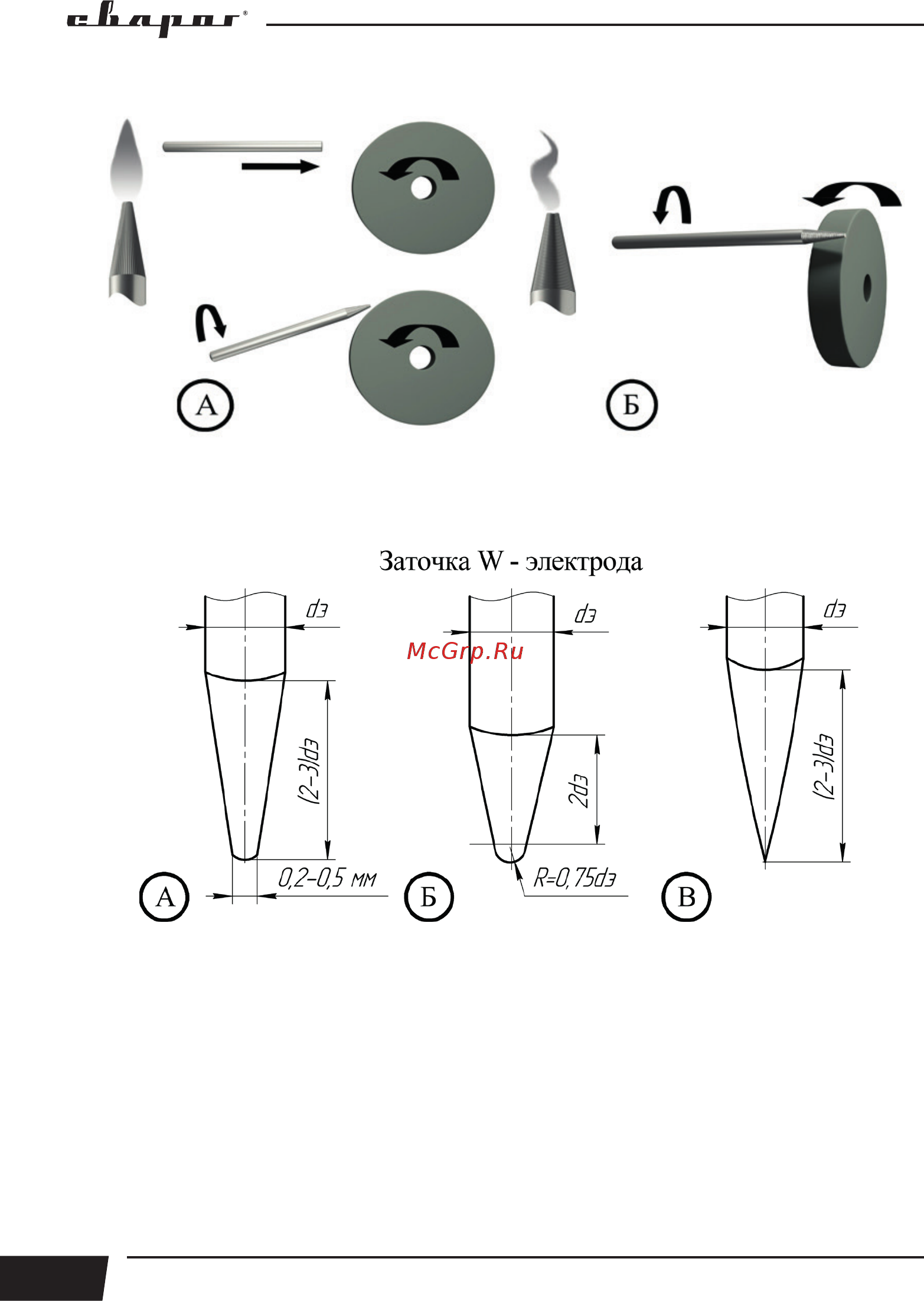

Рис. 8.9. Пример заточки вольфрамого электрода.
А - правильно, Б - неправильно.
Рис. 8.10. Угол заточки вольфрамого электрода в зависимости от силы тока.
А - При сварке на постоянном токе > 50 A.
Б - При сварке алюминия.
В - При сварке на постоянном токе < 50 A без притупления.
Сварку обычно выполняют справа налево. При сварке без присадочного материала элек-
трод располагают перпендикулярно к поверхности свариваемого металла, а с присадочным
материалом - под углом. Присадочный пруток перемещают впереди горелки (см. рис. 8.11).
