EUROLIGHT LD6230
6 2.ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
В данном разделе описываются различные элементы управления блока LD6230. Все элементы управления и разъемы описаны под-
робно и так же Вы можете получить полезные рекомендации о том, как использовать блок в различных видах применения.

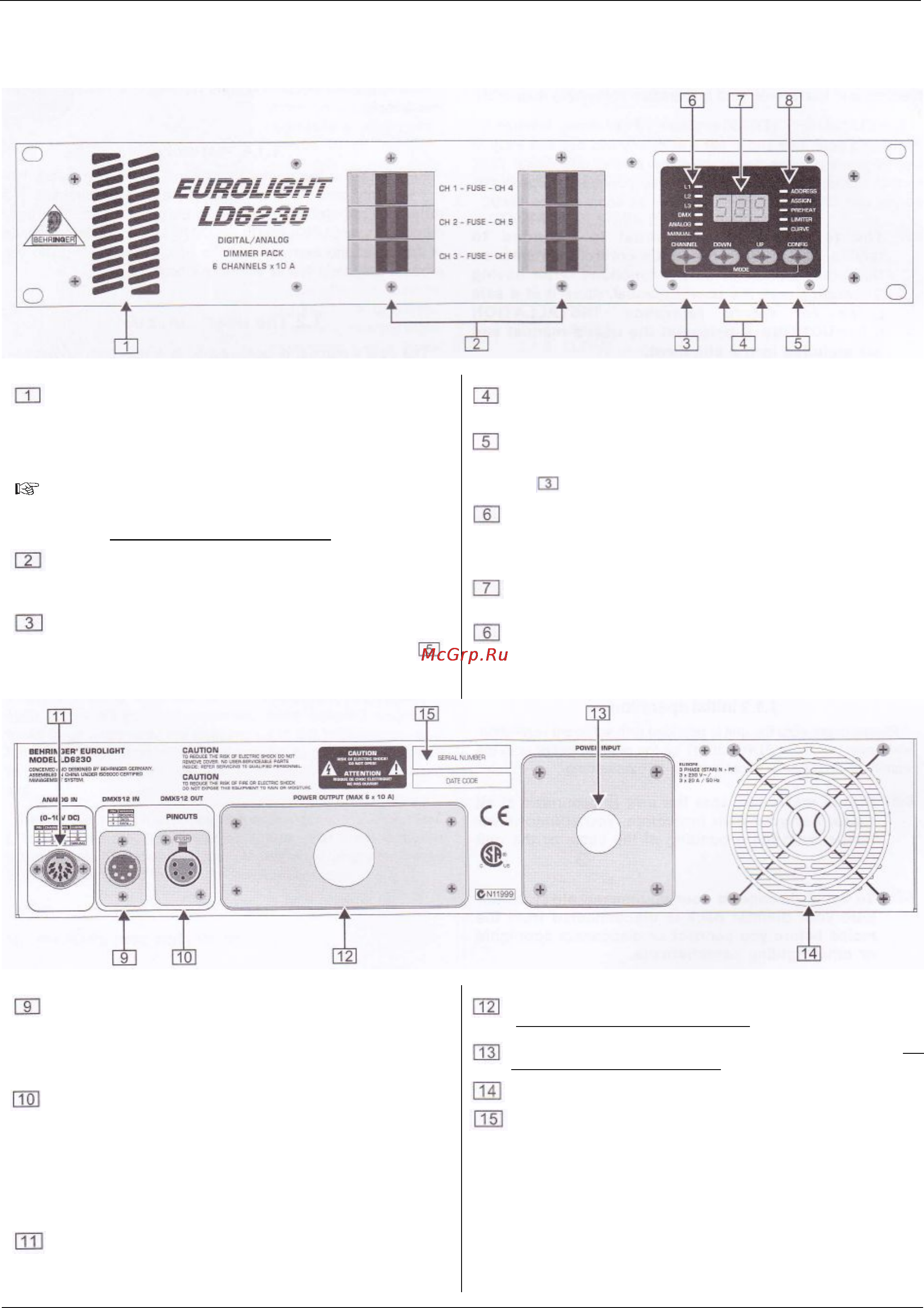

Рисунок 2.1: передняя панель блока EUROLIGHT LD6230
Вентиляционные отверстия расположены на передней
панели. Такое расположение позволяет предотвратить
попадание горячего воздуха во внутреннюю часть стойки,
что может приводить к неисправности или повреждению
оборудования.
При установке устройства и первом запуске необходи-
мо присутствие квалифицированного специалиста.
Более подробная информация по этому поводу содер-
жится в ИНСТРУКЦИЯХ ПО УСТАНОВКЕ
.
Для каждого из 6 циклов светорегулирования предусмотрен
автоматический предохранитель. Эти предохранители
срабатывают в случае перегрузки или короткого замыкания.
Для переключения между шестью каналами
светорегулирования используйте кнопку CHANNEL. При
использовании совместно с кнопкой CONFIG (см. ….),
можно выбрать различные режимы работы (DMX, ANALOG
(аналоговый) и MANUAL (ручной)).
Используйте кнопки UP и DOWN для пролистывания отдель-
ных меню.
Кнопка CONFIG используется для входа в режим
конфигурации (см. Раздел 2.1) и для выбора отдельных
меню. При использовании в сочетании с кнопкой CHANNEL
(см. ), можно выбирать различные рабочие режимы.
Светодиодные индикаторы слева от дисплея используются
для двух целей: индикация состояния подключенных фаз (L1,
L2 и L3) и индикация выбранного рабочего режима (DMX,
ANALOG (аналоговый) и MANUAL (ручной)).
На 3-
знаковом дисплее отображаются настраиваемые
значения.
Светодиодные индикаторы справа от дисплея относятся к
отдельным меню режима конфигурации. В зависимости от
выбранной функции засвечивается соответствующий
индикатор.
Рисунок 2.2: задняя панель блока EUROLIGHT LD6230
Когда блок LD6230 работает в режиме DMX, для подачи
сигналов управления DMX512 (см. Раздел 2.2 «Режим
DMX» и Раздел 4.1 «Цифровой разъем DMX») используйте
5-контактный разъем XLR, подключаемый к
входу
DMX512 IN.
Вы можете переключить DMX сигнал управления на другие
блоки управления световым оборудованием при помощи 5-
контактного разъема XLR, подключаемого к входу
DMX512 OUT. Если блок светогрегулирования стоит по-
следним в цепи DMX подключения, подключите к его DMX
выходу согласующее сопротивление, для предотвращения
скачков напряжения сигнала. (Согласующее сопротивление
120 Ом подключите между контактами 2 и 3 разъема).
Вы можете подать сигнал аналогового управления (0-10В)
при помощи 8-контактного разъема DIN, подключаемого ко
входу ANALOG IN (см. Раздел 2.3 «Аналоговый режим» и
Раздел 4.2 «Аналоговый разъем»).
Это гнездо для кабеля подключения светового оборудования
(см. ИНСТРУКЦИИ ПО УСТАНОВКЕ
).
Это гнездо для кабеля подключения питания сети (см.
ИНСТРУКЦИИ ПО УСТАНОВКЕ).
Здесь расположен вентилятор охлаждения.
СЕРИЙНЫЙ НОМЕР. Пожалуйста, потратьте несколько минут
и отправьте нам полностью заполненный гарантийный талон
в течение 14 дней с момента покупки изделия. В противном
случае, гарантийные обязательства по Вашему изделию
могут быть аннулированы. Вы так же можете зарегистриро-
ваться на сайте www.behringer.com.
