EUROLIGHT LD6230
8 6.ГАРАНТИЯ
2.2.1 DMX512
Передача данных в области светового оборудования
подразусевает передачу управляющей информации от пульта
светорегулирования через блок светорегулирования на
прожектора, сканнеры и подобное оборудование. Этот процесс
происходит при помощи использования цифрового управляющего
сигнала DMX512, который был разработан в институте USITT
(Институт США по технологии театров). Информация больше не
передается аналоговым напряжением; вместо этого применяются
qbahjdst пакеты данных. В отличии от передачи аналоговой
информации, цифровые сигналы легче можно легче «соединить»
друг с другом: каждая «часть» информации имеет свой
собственный адрес. Кроме этого, цифровые сигналы обладают
следующим свойством: когда эти сигналы приходят в назначенную
точку, они имеют правильный уровень, благодаря отсутствию
потерь, характерных для аналоговых сигналов.
Конечно, и с цифровыми сигналами возникают проблемы.
Часто, причиной ошибок передачи данных является применение
неподходящих разъемов или разъемов, которые не соответствуют
стандартным требованиям. Использование неподходящих кабелей
так же может привести к ошибкам передачи данных. В связи с этим,
мы рекомендуем использовать только те кабели, которые
предназначены для применения в цифровых аудио-устройствах.
Стандарт DMX имеет 512 цифровых каналов светового
оборудования, которые контролируются при использовании общего
кабеля данных. Однако, максимум 32 различных устройства могут
быть подключены к одному кабелю, так как такой кабель в опреде-
ленный момент становится перегруженным (в связи с разделенным
управлением всем конечным оборудованием по одному кабелю).
Тем не менее, каждое устройство может обраба-тывать столько
данных, сколько требуется. Для подключения дополнительных
устройств необходим так называемый «сплиттер» (разделитель)
или «бустер» для усиления или регенерации DMX-сигнала.
DMX512 это совместимый стандарт, для которого требуется
только один кабель данных, так как всем приемникам сигнала
можно легко назначить отдельный адрес, благодаря чему устра-
няются проблемы «многочисленных запутанных проводов». После
того как все устройства были правильно подключены и адреса
назначены, система цифровых сигналов DMX как правило работает
без проблем.
2.3 АНАЛОГОВЫЙ РЕЖИМ
В дополнение к цифровому режиму DMX, в блоке EUROLIGHT
LD6230 предусмотрена возможность работы в АНАЛОГОВОМ
режиме. В этот режим можно зайти путем нажатия на кнопку MODE,
одновременно удерживая нажатой кнопку CONFIG (засвечивается
светодиод ANALOG). Аналоговый сигнал управления (0 - 10В)
поступает на блок светорегулирования посредством 8-контактного
разъема DIN, расположенного на задней панели блока. Таким
образом можно подключать блок LD6230 к оборудованию с
аналоговым управлением.
В АНАЛОГОВОМ режиме каждый канал светорегулирования
имеет собственный кабель управления (или два провода). По этому
кабелю проходит управляющий сигнал. Выходное напряжение
блока светорегулирования изменяется пропорционально сигналу
кабеля управления. Как правило, 0% уровня сигнала на выходе
блока соответсвует напряжению 0В, 50% соответсвует 5В и 100%
соответсвует напряжению 10В.
Когда на вход блока LD6230 поступает сигнал нулевого
уровня, выходной сигнал блока соответственно равен
минимальному уровню. Когда на вход поступает сигнал
максимального уровня, на выходе блока так же
появляется сигнал максимального уровня.
2.4 РУЧНОЙ РЕЖИМ
Для управления световым оборудованием, блок EUROLIGHT
LD6230 может использоваться даже без внешнего пульта
светорегулирования, когда работает в РУЧНОМ режиме
(засвечивается светодиод MANUAL). В этом режиме все настройки
автоматически пересохраняются каждые две секунды и могут быть
вызваны даже после выключения и повторного включения блока
LD6230. Как и в других рабочих режимах, РУЧНОЙ режим
вызывается нажатием кнопки CHANNEL при одновременном
удерживании в нажатом состоянии кнопки CONFIG.
Первая слева цифра на дисплее указывает номер канала,
выбранного кнопкой CHANNEL. Следующие две цифры показывают
уровень сигнала управления со значениями от 0 до 99. Используйте
кнопки UP и DOWN для регулировки уровня сигнала управления.
3. ВИДЫ ПРИМЕНЕНИЯ
Световое оборудование является неотъемлимой частью
практически каждого шоу или представления. Будь то концерты,
театры или музыкальные представления, клубы или даже
презентации и выставочные мероприятия, их успех будет зависеть
от хороших визуальных атрибутов, которые призваны оставить
запоминающееся впечатление на публике.
В общем, световые эффекты создают определенные чувства
или поднимают настроение, созданное музыкой или
драматургическими композициями. Построение световой установки
это требовательное и творческое мероприятие, так как за этим
стоит что-то гораздо большее чем просто создание комплекта ламп,
которые включаются и выключаются. Для световой установки
требуется надежный и многофункцинальный комплект инстру-
ментов. Блок EUROLIGHT LD6230 предлагает максимальный набор
функций и превосходное расширение возможностей пульта
светорегулирования, предпочтительно такого как BEHRINGER EU-
ROLIGHT LC2412.
Благодаря цифровому управлению DMX, использование
нескольких блоков светового регулирования позволяет создавать
сложные световые установки, так как при только одном DMX-
соединении можно управлять до 32 различными устройствами.
Этими устройствами не обязательно должны быть прожектора;
когда блок LD6230 работает в режиме переключения, с его
помощью можно управлять туманорассеивающими установками,
пиротехническим оборудованием или различными двигателями.
Это делает из LD6230 нечто большее, чем просто часть светового
оборудования.
На следующей иллюстрации показан пример подключения
установки, состоящей из двух блоков EUROLIGHT LD6230, пульта
BEHRINGER EUROLIGHT LC2412 и прожекторов BEHRINGER
ULTRAPAR UP1000, с помощью которой можно управлять 12 кана-
лами светового оборудования.

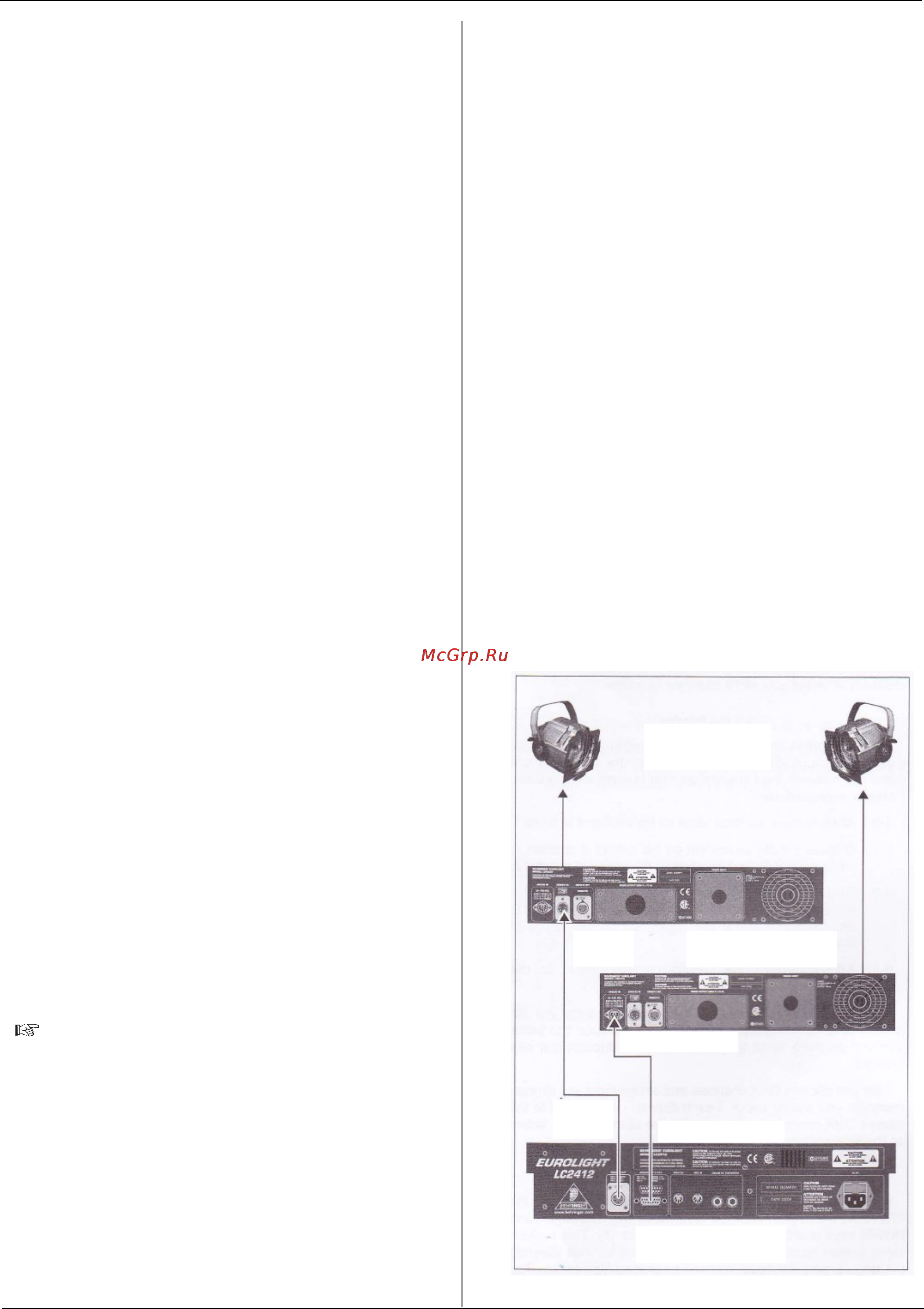

Рисунок 3.1: Пример подключения с пультом EUROLIGHT
LC2412 и прожекторами ULTRAPAR UP1000
ULTRAPAR
UP1000
EUROLIGHT LD6230
(задняя панель)
Выход
DMX512
Аналоговый выход
EUROLIGHT LC2412
(задняя панель)
Аналоговый вход
Вход
DMX512
