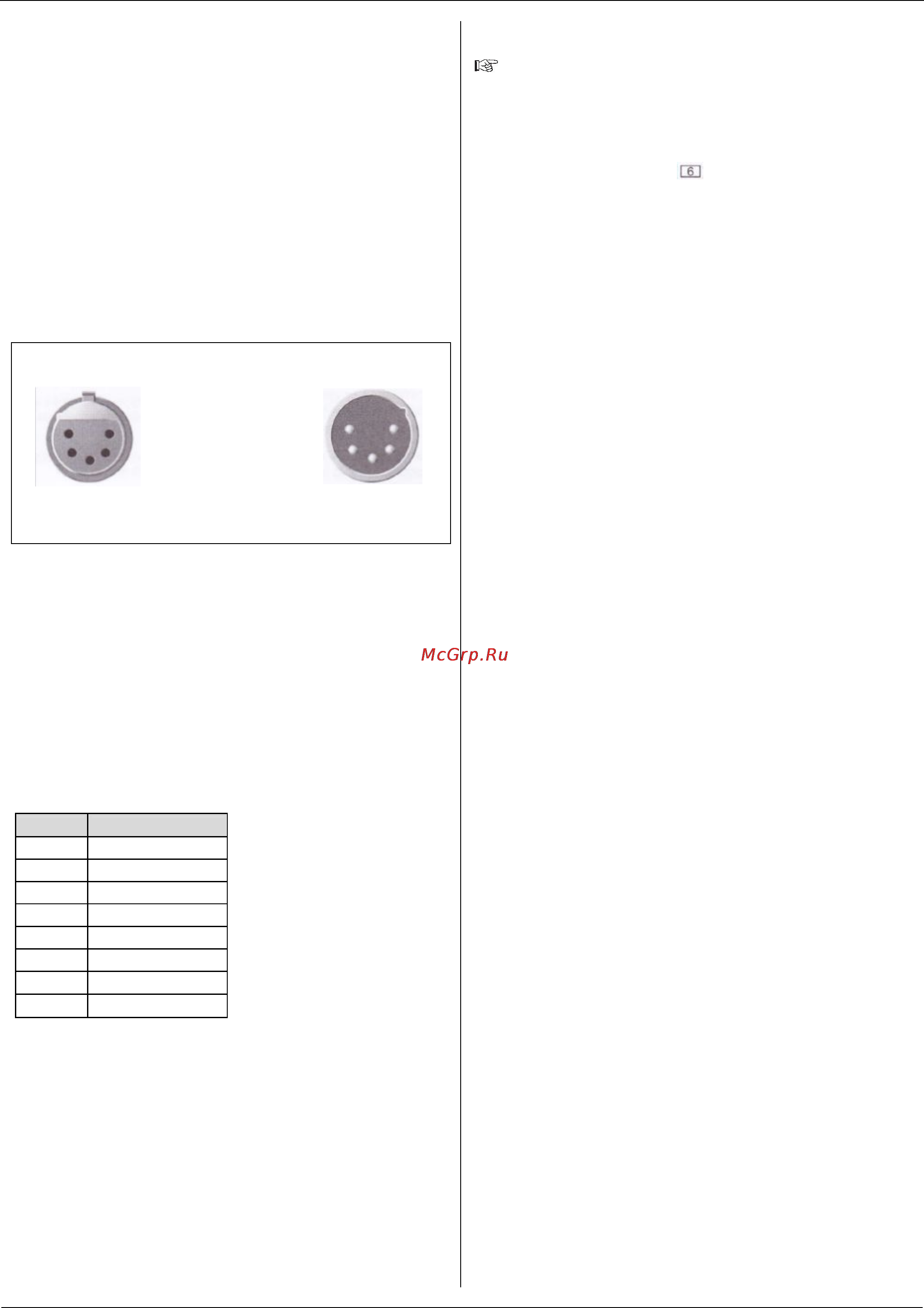

![Behringer LD6230 EUROLIGHT [9/11] Цифровой разъем dmx](/views2/1003052/page9/bg9.png)
EUROLIGHT LD6230
5.СПЕЦИФИКАЦИИ 9
Первый блок светорегулирования управляется цифровым сиг-
налом управления DMX, а второй блок управляется аналоговым
сигналом. Если двумя блоками светового регулирования управлять
при помощи DMX-сигнала, то второй блок должен принимать сиг-
нал управления через первый блок.
Если необходимо больше каналов светорегулирования, под-
ключите дополнительные блоки регулировки светового
оборудования для обработки сигналов управления.
4. РАЗЪЕМЫ И ПЕРВОЕ ВКЛЮЧЕНИЕ
4.1 Цифровой разъем DMX
Разъемы «DMX512 IN» и «DMX512 OUT» изготовлены в
соответствии с международным стандартом DMX512.
Используются 5-контактные XLR-разъемы, то есть, контроллеры и
передатчики DMX-сигнала имеют «DMX-гнезда», а приемное
оборудование, такое как блок регулирования светового
оборудования, имеет «DMX-штекера».
5-контактные разъемы XLR для сигналов DMX512
1 = Общий/экран
2 = Данные 1 (–)
3 = Данные 2 (+)
Контакты 4 (Данные 2–) и 5 (Данные 2+) не подключены
(опциональное использование)
Рисунок 4.1: Назначение выводов 5-контактного разъема XLR
Следует придерживаться указанной выше схеме назначения
выводов даже если контакты 4 и 5 используются для второго под-
ключения (отдельное передающее и приемное устройство).
Часто для передачи цифровых сигналов управления так же ис-
пользуются 3-контактные XLR-разъемы, эти разъемы упрощают
использование уже подключенной у клиента проводки и вместе с
тем, более дешевые по сравнению с 5-контактным вариантом.
Однако, такие разъемы считаются нестандартными и могут выпус-
каться без маркировки «DMX512».
4.2 Аналоговый разъем
Для входящего соединения по аналоговому сигналу управления
(0 – 10В) используется 8-контактный DIN-разъем.
КОНТАКТ КАНАЛ
1 1
2 2
3 3
4 4
5 5
6 6
7 Не исп.
8 ЗЕМЛЯ
Таблица 4.1: Назначение выводов 8-контактного разъема DIN
4.3 EEP (проверка EPROM)
EPROM (энергонезависимая память) это электронное устройст-
во, в котором содержатся программы или данные, необходимые
для работы оборудования. После того как данные были записаны в
EPROM, они не могут потеряться, даже при полном отключении
Вашего оборудования от сети питания.
Каждый раз при включении блока LD6230 выполняется провер-
ка EPROM, тем самым, вычисляются ложные значения (контроль
достоверности данных).
Если при инициализации EPROM появляются ошибочные данные, в
память загружаются заводские установки.
Для обнуления содержащихся в EPROM данных и
загрузки заводских установок по умолчанию,
удерживайте нажатыми обе средних кнопки (UP и DOWN)
во время включения питания блока LD6230.
4.4 Распределение фаз
Светодиоды L1, L2 и L3 (……) показывают состояние фаз. L1
относится к каналам 1 и 2, L2 относится к каналам 3 и 4, а L3 отно-
сится к каналам 5 и 6. Эти светодиоды показывают, что на блок
EUROLIGHT LD6230 подается нормальное напряжение. Если на-
пряжение неправильное (например, завышенное или заниженное),
соответствующий светодиод начнет мигать. Так как электрические
схемы блока светорегулирования запитываются от трех фаз, блок
сохраняет работоспособность даже при неисправности двух фаз из
трех. Однако, для гарантирования бесперебойной работы, всегда
старайтесь устранить проблемы по фазам сразу же при их обнару-
жении.
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Каналы
Количество 6
Нагрузка на канал 0.2А мин. / 10А макс.
Максимальная нагрузка
на канал 10А при использовании 3-фазного
подключения 50/60Гц
Входы
Питание 3-фазное подключение, внутренняя
колодка с зажимами / резьбовое со-
единение кабеля типа PG, разъем
CEE (опциональная установка ква-
лифицированным специалистом)
Аналоговые 0 – 10 В через 8-контактный разъем
DIN
Цифровые интерфейс DMX512 через 5-
контактный разъем XLR
Выходы
Цифровые интерфейс DMX512 через 5-
контактный разъем XLR
Нагрузки Внутренняя колодка с зажимами /
резьбовое соединение кабеля типа
PG, разъем HARTING
®
(опциональ-
ная установка квалифицированным
специалистом)
Системные предохранители
Контроль нагрузки
на каждом канале 10А выключатель защиты кабеля
(тип С)
Предохранители
секции управления 2 x T 100мА Н/250В
2 x T 160мА Н/250В
для напряжений 220-230В (Европа)
2 x T 160мА Н/250В
2 x T 315мА Н/250В
для напряжения 120В (США)
Источник питания
Напряжение США/Канада
120В~, 60Гц
Европа/Великобритания/Австралия
240В~, 50Гц
Максимальное потребление
тока 3 х 20А
Размеры/Масса
Размеры (В × Ш × Г) приблизительно
3 1/3″ (84.3мм) × 19″ (482.6мм) ×
15 9/10″ (403.8мм)
Масса приблизительно 20.3 фунта (9.2кг)
Компания BEHRINGER постоянно стремится к соответствию самым высоким стандартам
качества. Требуемые изменения в устройстве могут быть введены без предупреждения.
Технические данные и внешний вид устройства могут отличаться от вышеуказанных
данных и/или иллюстраций.
