3064571_201603 15
Система отвода ОГ
60/100
Система отвода ОГ
80/125
* Опциональное исполнение
установки (зависит от
исполнения для конкретной
страны)
Доп. оборудование,
Системы отвода ОГ 60/100
с отверстием для измерения
ОГ
мин. 552 мм
146 (106*)
230

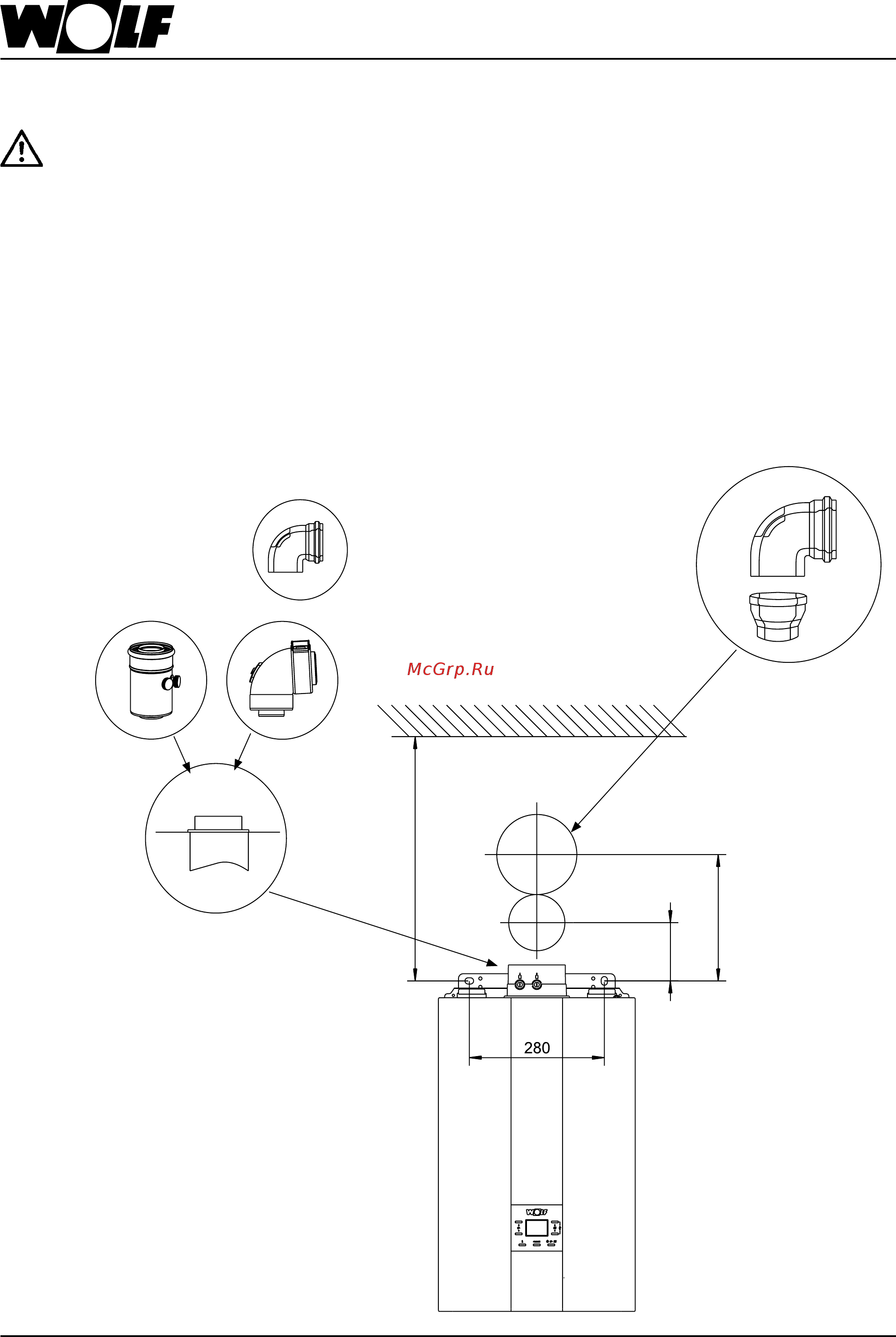

Крепление установки на подвесном уголке/
Система отвода ОГ
При монтаже установки необходимо обеспечить
достаточную несущую способность крепежных
деталей. При этом также следует учитывать
материал и характеристики стены, так как в ином
случае возможна утечка газа и воды, что ведет
к опасности взрыва и затопления.
1. Разметить отверстия Ø 12 под сверление для подвесного
уголка с учетом минимальных расстояний до стены.
2. Установить дюбели и закрепить подвесной уголок
входящими в комплект винтами.
3. Подвесить конденсационный котел с помощью
подвесной распорки на уголок.
9. Монтажные размеры
