18 3064571_201603
При эксплуатации установки с пустым сифоном
возникает опасность отравления из-за утечки
отработавших газов.
Поэтому сифон необходимо заполнить водой
перед вводом в эксплуатацию.
Открутить сифон, снять его и заполнить во-
дой, пока она не будет вытекать из бокового
патрубка. Прикрутить сифон, проследить за
правильностью посадки уплотнения.
Перед вводом в эксплуатацию необходимо
проверить на герметичность все гидрав-
лические трубные соединения:
Макс. испытательное давление со стороны
питьевой воды составляет 10 бар.
Макс. испытательное давление со стороны
воды для отопления составляет 4,5 бар.
Сифон
Указание:
Шланг для слива конденсата на сифоне не должен
иметь петель или быть свернутым, так как в ином случае
возможны неисправности во время работы.

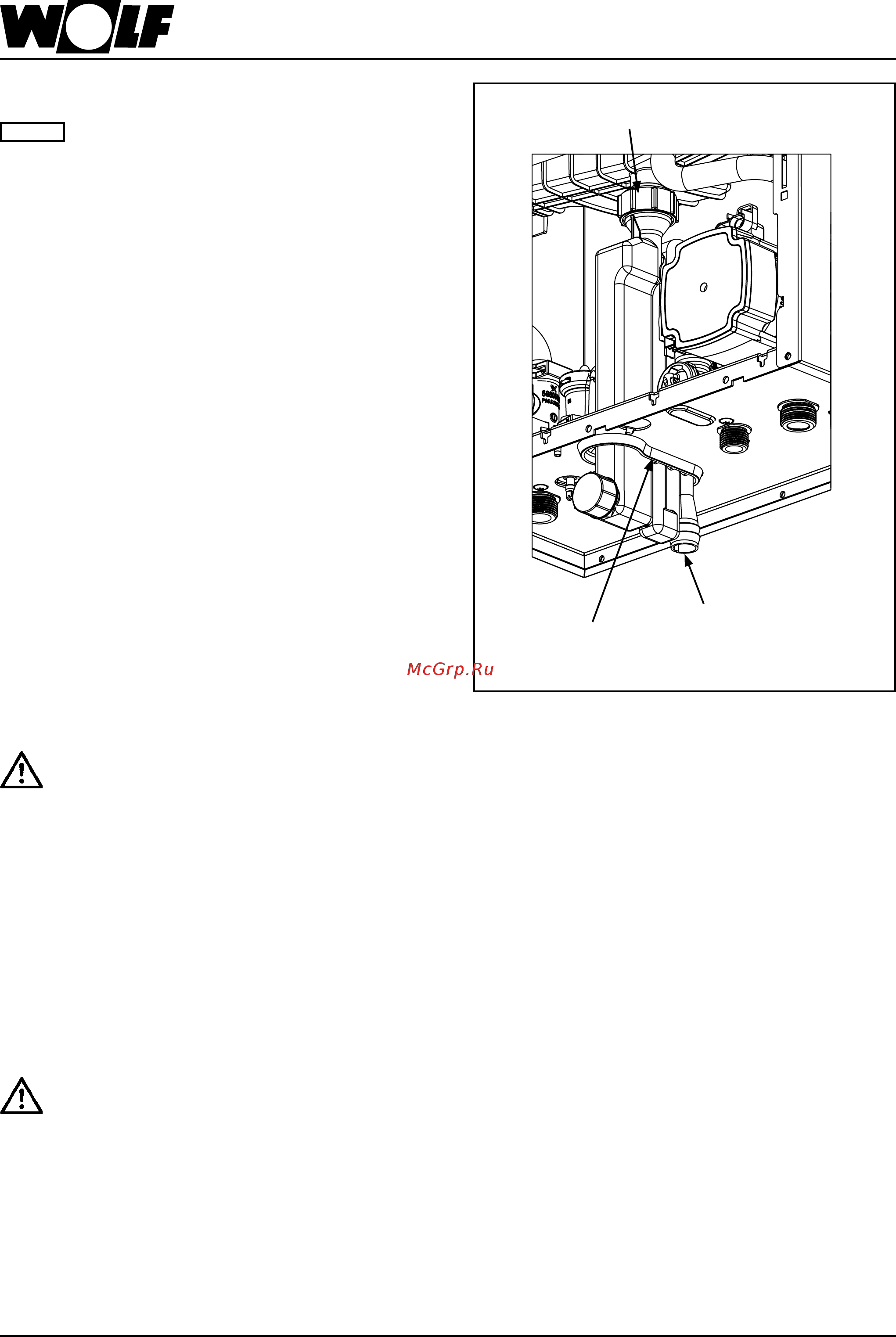

12. Установить сифон
Соединение для слива конденсата
Монтаж сифона выполняется перед монтажом установки!
Входящий в комплект поставки сифон монтируется
с нижней стороны установки, перед монтажом смазать
уплотнительную манжету силиконовой смазкой! Вставить
резьбовой патрубок сифона в соединительный патрубок,
затянуть и убедиться в прочности крепления. Закрепить
уплотнительную манжету! Убедиться в том, что уплот-
нительная манжета герметизирует нижнюю часть корпуса.
Сливной шланг должен быть надежно закреплен на
сливной воронке (сифоне).
Если конденсат направляется непосредственно в ка-
нализацию, необходимо обеспечить выпуск воздуха, чтобы
предотвратить противодавление от канализационной
трубы на газовую конденсационную установку.
При присоединении нейтрализатора (доп. оборудование)
необходимо соблюдать прилагаемую инструкцию.
Согласно рабочей инструкции ATV-DVWK-A251 для
конденсационных котлов до 200 кВт не требуется
нейтрализующее устройство.
В случае использования нейтрализующего устройства
необходимо соблюдать действующие в соответствующей
стране предписания относительно утилизации остатков
из этого агрегата.
Заполнение сифона производится через трубу ОГ.
См. главу 18 «Заполнение системы отопления/Сифон»!
Внимание
Уплотнительная манжета
Сливная воронка для сливного шланга
Соединительный патрубок поддона для конденсата
