Wolf FGB-K-35 [17/96] Соединение газовой линии
![Wolf FGB-K-28 [17/96] Соединение газовой линии](/views2/1306970/page17/bg11.png)
3064571_201603 17

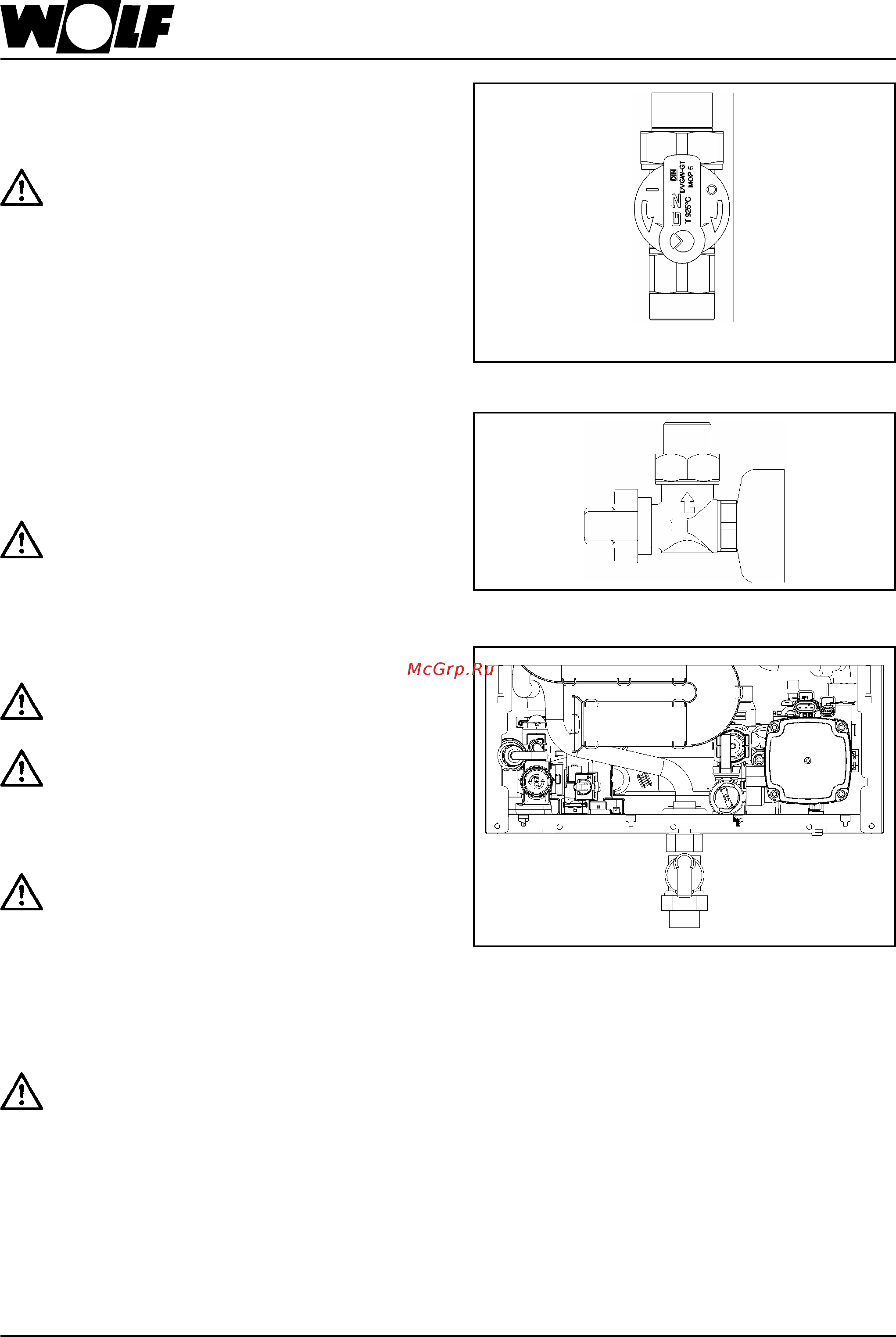

Газовый шаровой кран, прямой (доп. оборудование)
Газовый шаровой кран, угловой (доп. оборудование)
Монтаж газового соединения
Seite 16
Gaskugelhahn, Durchgangsform
Gaskugelhahn, Eckform
Подсоединить газовую линию к газовому соединению или
компенсатору (рекомендуется), используя разрешенный
уплотняющий материал с газовым соединением R½“.
Прокладка газовой линии, а также подсоеди-
нение со стороны газа должны выполняться
только авторизованным специалистом по
монтажу газовых систем.
Перед подсоединением конденсационного
котла необходимо очистить от любых загряз-
нений контур отопления и газовую линию, что
особенно относится к старым системам.
Перед вводом в эксплуатацию необходимо
проверить трубные соединения и патрубки
на герметичность.
В случае ненадлежащего монтажа или
использования неподходящих деталей или
узлов возможна утечка газа, что ведет к опас-
ности отравления и взрыва.
В подводящей газовой линии перед конден-
сационным котлом должен быть установлен
газовый шаровой кран с противопожарным
устройством. В ином случае возникает
опасность взрыва при пожаре. Газовая
труба должна быть установлена согласно
требованиям DVGW-TRGI.
Газовый шаровой кран должен быть
установлен в доступном месте.
Проверку герметичности газовой линии
следует проводить без газового конденса-
ционного котла. Запрещается стравливать
испытательное давление через газовую
арматуру!
При испытании давлением газовой арма-
туры на установке давление не должно
превышать 150 мбар. При более высоком
давлении возможно повреждение газово-
го клапана, что может привести к опаснос-
ти взрыва, удушения и отравления. При
испытании давлением газовой линии
должен быть закрыт газовый шаровой
клапан на конденсационном котле.
При монтаже газового соединения не-
обходимо проследить за тем, чтобы все
резьбовые соединения были прочно за-
тянуты и не пропускали газ.
11. Соединение газовой линии
