Wolf CGB-100 [10/64] При использовании гидравлического разделителя
![Wolf CGB-100 [10/64] При использовании гидравлического разделителя](/views2/1306993/page10/bga.png)
10
30 62 037_0709
Указания по установке
Воздух, подаваемый для горения должен
быть чистым и не содержать такие
химические вещества как фтор, хлор или
серу. Перечисленные вещества входят
в состав спреев, растворителей и очистителей.
При неблагоприятных условиях эти вещества
могут привести к возникновению коррозии
в системе дымоудаления газов.
Звукоизоляция: При определенных условиях монтажа
котла могут понадобиться дополнительные меропрития
по звукоизоляции. Например шум, передаваемый через
корпус, необходимо блокировать путем использования
специальных звукоизоляционных дюбелей и в случае
необходимости резиновых амотризаторов или изоля-
ционных пластинок.
Общие указания
На месте монтажа необходимо выполнить подключение
котла к электропитанию.
Для проведения ревизионных и сервисных работ на
настенном котле, следует обеспечить минимальное
свободное расстояние до потолка 350 мм, в противном
случае невозможен нормальный доступ к элементам
конструкции. Сливные шланги должны быть надежно
закреплены непосредственно над сифоном. Слив должен
быть легко обозрим.
Устанавливать газовые настенные конденсационные
котлы разрешается только в помещениях, защищенных
от замерзания.
Запрещается использовать и хранить в
рабочей зоне котла легковоспламе-няемые
и взрывоопасные вещества, поскольку
существует опасность возга-рания и
взрыва!
При монтаже настенного котла проследить
за тем, чтобы в котел не попали инородные
частицы (например пыль из трубопроводов),
которые могут привести к повреждению
котла.

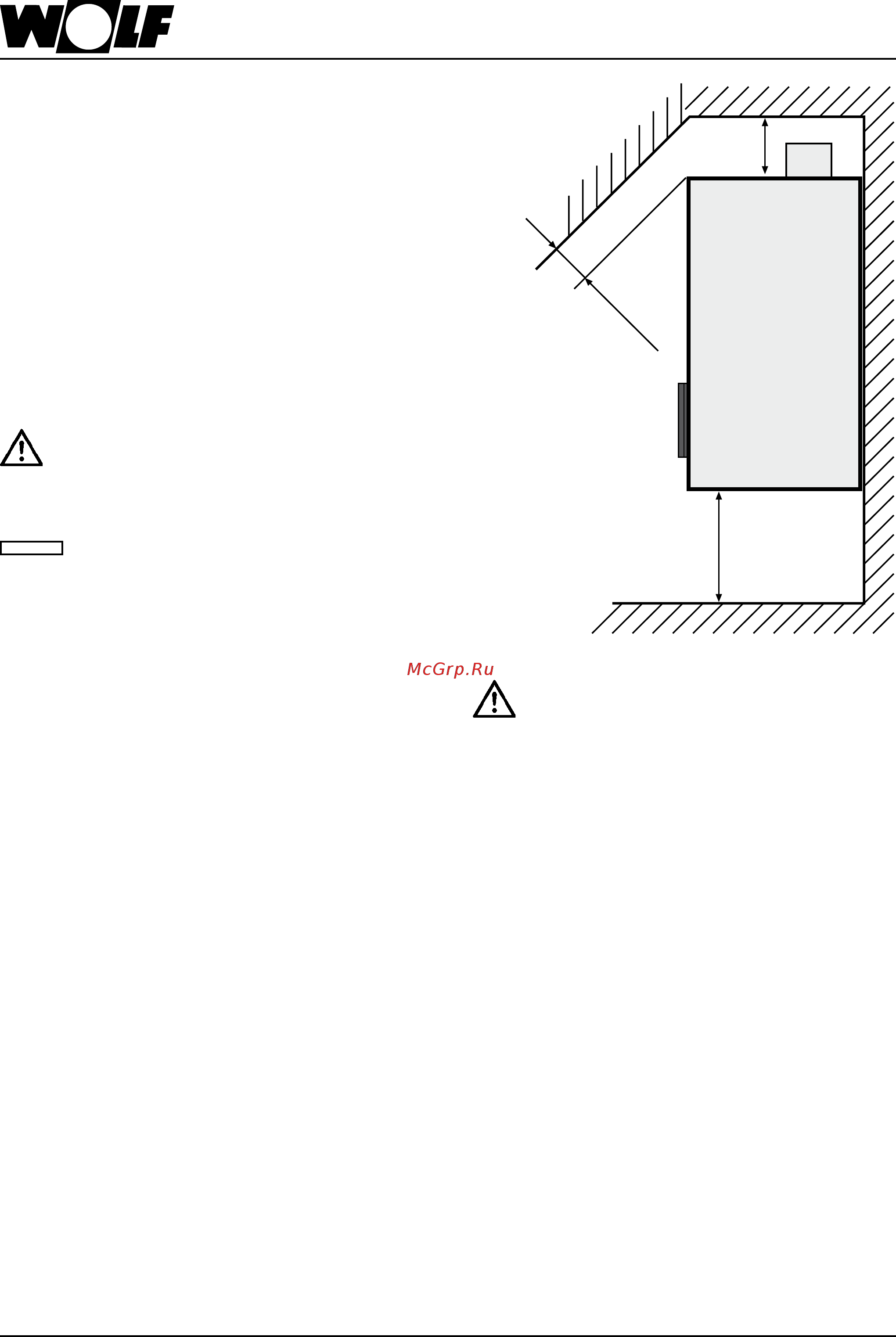

Прежде всего необходимо определить местоположение
котла для монтажа.
При этом следует следует учесь подвод воздуха/отвод
отходящих газов, необходимое свободное расстояние до
стены и потолка, а также имеющиеся подводы газа, системы
отопления, ГВС и электропитания.
Внимание
При использовании
гидравлического
разделителя
мин.
350 мм
мин.
830 мм
мин.
350 мм
мин.
350 мм
