21
30 62 037_0709
Электромонтаж
Функции входа Е1 можно считать и изменить с устройств регулирования Wolf, оснащенных шиной (e-Bus). Входу Е1 можно
задать следующие функции:
Код Значение
0 Функция не задана
Устройство регулирования не учитывает вход E1.
1 Комнатный термостат
При открытом контакте входа E1 режим отопления блокируется (летний режим), не зависимо от использования
цифровых устройств регулирования Wolf.
2 Термостат ограничнеия макс. температуры, реле давления в системе отопления, станция отвода
конденсата
Возможность подключения термостатов ограничения макс. температуры, реле давления в системе отопления
или станции отвода конденсата. Для разрешения запуска горелки вход Е1 должен быть закрыт. При открытом
контакте горелка блокируется для режимов приготовления гВС и отполения, а также сервисного режима
трубочиста и защиты от замерзания.
3 Не задан
4 Реле протока
Возможность подключения дополнительного реле протока.
После поступления сигнала на насос, вход Е1 в течении 12 с должен оставатьс закрытым. Если это не
выполняется, то горелка отключается и высвечивается код неисправности 41.
5 Контроль воздушной заслонки
См. параметры выхода A1, № 7 - воздушная заслонка.
8
Блокировка горелки (BOB)
Режим эксплуатации без горелки
Замкнутый контакт - горелка блокировна.
Насос отопительного контура и насос загрузки водонагревателя работают в нормальном режиме
В сервисном режиме трубочиста и при срабатывании защиты от замерзания дается разрешение на запуск
горелки. Разомкнутый контакт - разрешение на запуск горелки.
Подключение датчика наружной температуры
Датчик наружной температуры для цифровых устройств
регулирования можно подключить к разъему AF клеммной
коробки котла или коробке устройства регулирования.

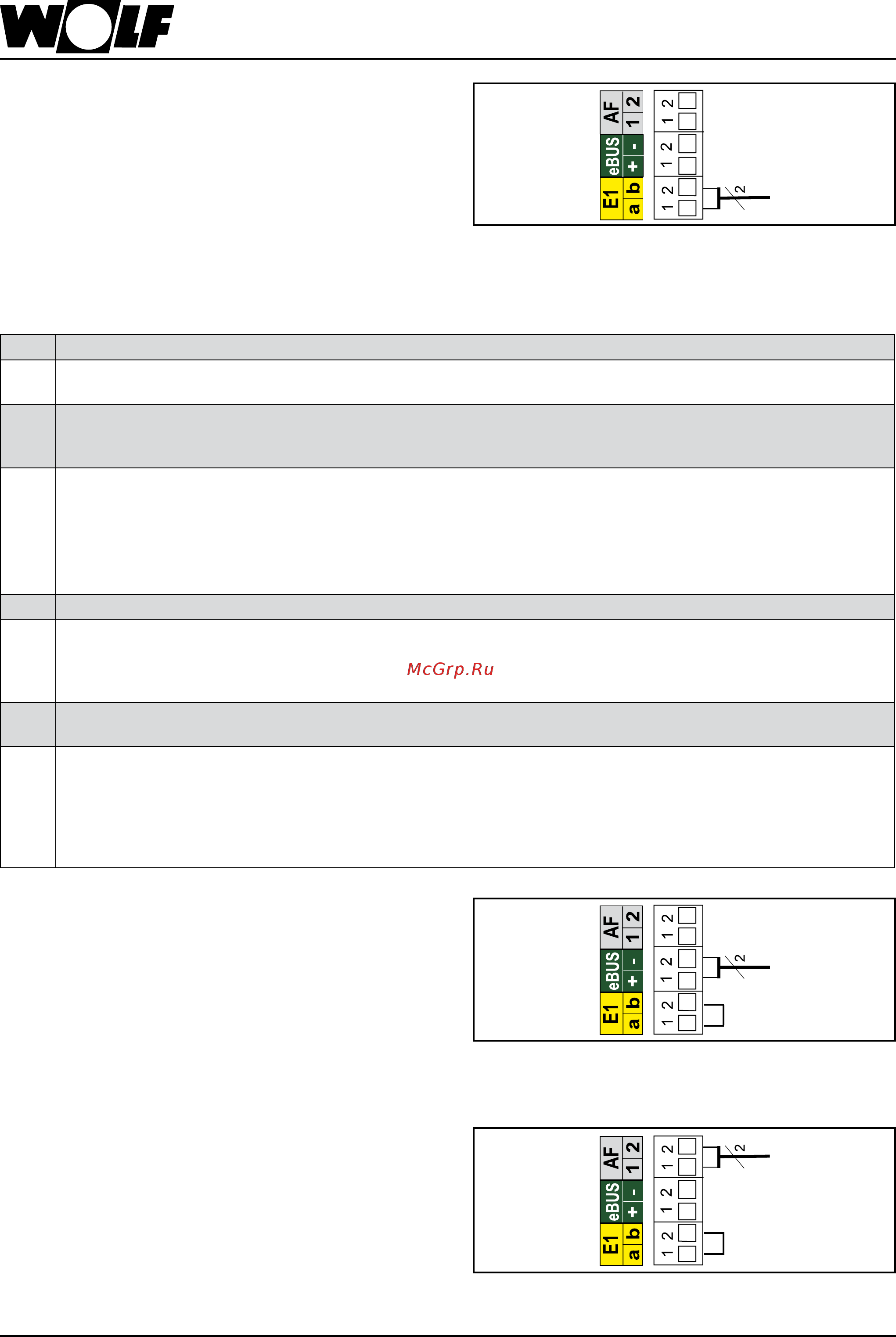

Рис.: Подключение датчика наружной температуры
Подключение цифровых устройств
регулирования (BM, MM, KM, SM1, SM2)
К котлам разрешается подключать только устройства
регулирования фирмы Wolf. Электрическая схема входит
в комплект поставки устройств регулирования.
В качестве соединительного кабеля между устройством
регулирования и котлом следует использовать двухжильный
кабель (сечение > 0,5 мм
2
).
Рис.: Подключение цифровых устройств регулирования
Wolf (разъем eBUS)
Подключение входа E1 (24В), беспотенциальный
Подключение кабеля входа Е1 выполнить к клеммам
E1 в соответствии со схемой, предварительно удавлив
перемычку между a и b.
Рис.: Подключение комнатного термостата
