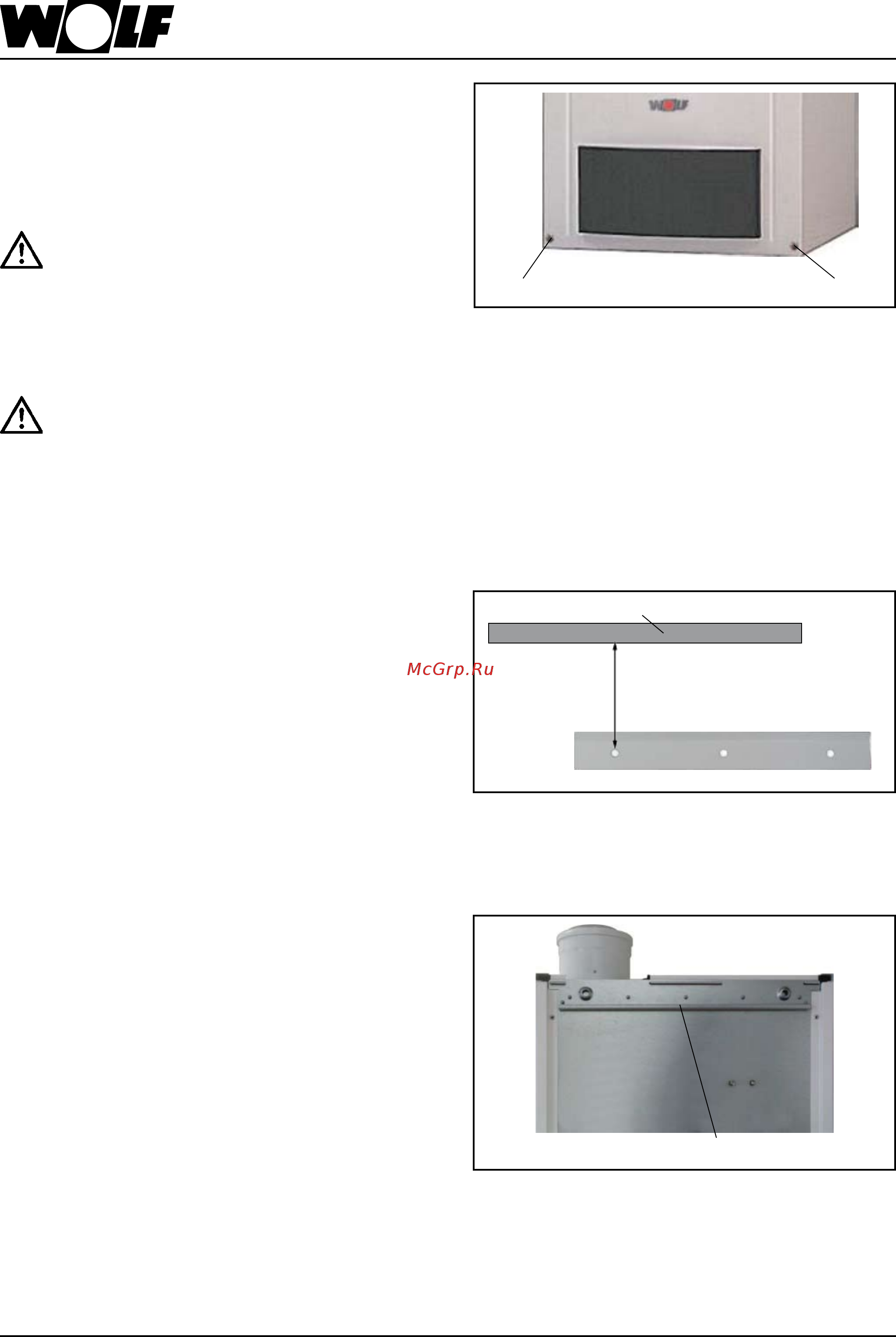

Монтаж
Снятие лицевой обшивки
Wolf рекомендует перед монтажом котла снять переднюю
облицовочную панель.
Освободить обшивку, повернув 2 ригеля. Переднюю
облицовочную панель освободить снизу и снять вверх.
Левый ригель
Правый ригель
Рис.: Открыть повортоные ригели
Рис.: Отверстия для крепежного уголка
мин. 446 мм
Потолок
- Нанести маркировку под отверстия на крепежном уголке
с учетом необходимого свободного расстояния вокруг
котла.
- Вставить дюбели, установить винты и закрепить уголок
гайками с шайбами.
- Навесить газовый настенный конденсационный котел
подпоркой на крепежный уголок.
Крепежная подпорка
Рис.: Подпорка на газовом настенном котле
Прежде всего необходимо определить местоположение
котла для монтажа.
При этом следует следует учесь подвод воздуха/отвод
отходящих газов, необходимое свободное расстояние
до стены и потолка, а также имеющиеся подводы газа,
системы отопления, ГВС и электропитания.
Крепление котла с помощью уголка
При монтаже котла обратить внимание
на достаточную несущую способность
крепежных изделий. При этом следует
также учесть особенности материала
стены, на которую крепится котел.
В противном случае возможны утечки газа и
воды, что может привести к опасности взрыва
и протечки.
После проведения технического обслуживания
переднюю панель обшивки котла герметично
закрыть и закрепить винтами! При
негерметичной системе удаления дымовых
газов существует угроза отравления угарным
газом!
