3064424_201508 31

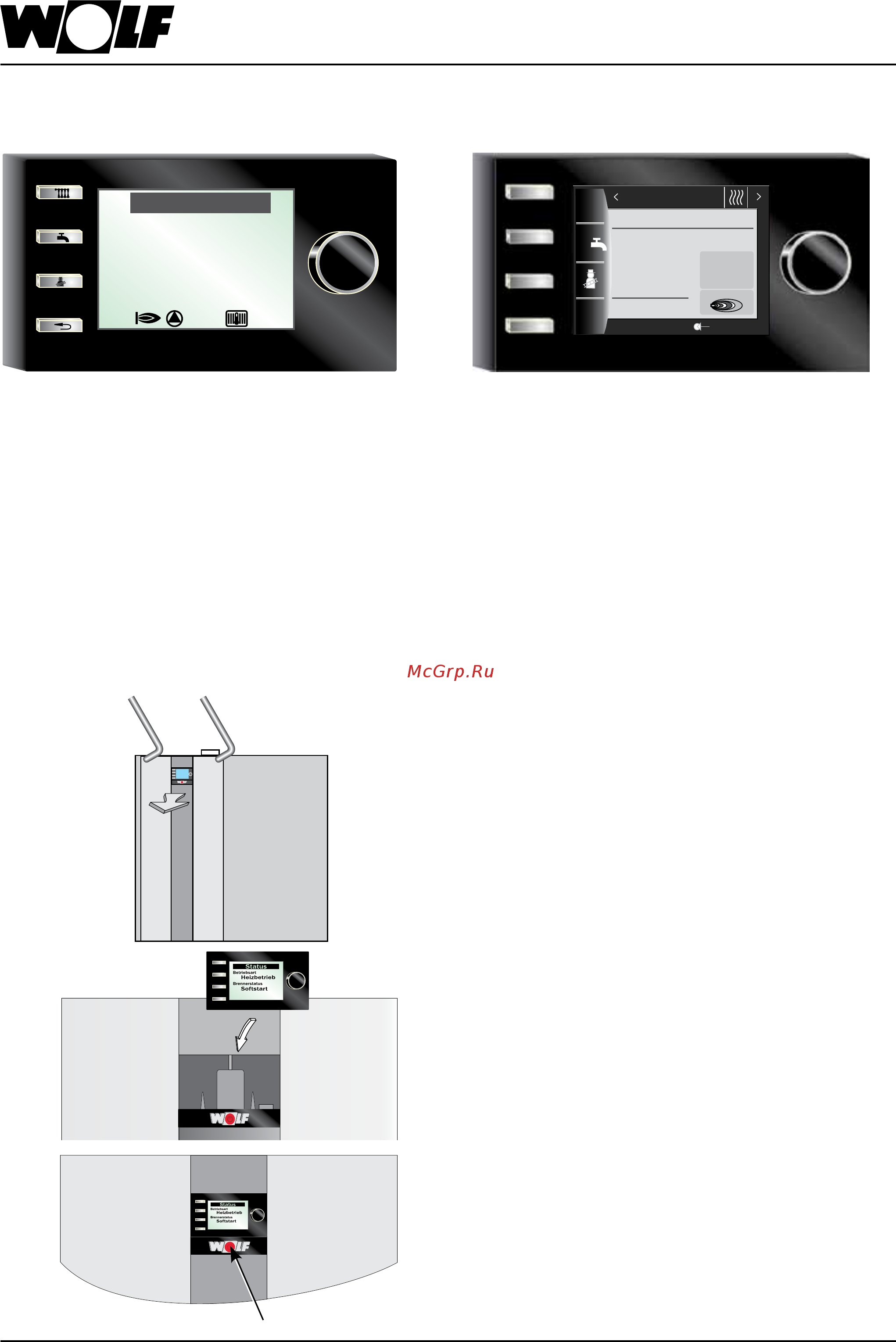

19. Модуль управления/Монтаж
Для эксплуатации газового конденсационного котла необходимо наличие модуля управления AM или BM-2.
BM-2 (модуль управления) обменивается данными
по шине eBus со всеми подсоединенными допол-
нительными модулями и с теплогенератором.
Технические характеристики:
• Цветной дисплей 3,5“, 4 функциональных кнопки,
1 поворотно-нажимная ручка основных функций
• Слот для карты памяти microSD для обновления
ПО
• Центральный блок управления с погодоза-
висимым управлением температурой в пода-
ющей линии
• Программа таймера для отопления, ГВС и
циркуляции
Модуль AM используется только в качестве модуля
индикации на теплогенераторе. Возможно настройка
и отображение специфических параметров и
значений теплогенератора.
Технические характеристики:
• ЖК-дисплей 3“
• 4 кнопки быстрого доступа
• 1 поворотно-нажимная ручка основных функций
Внимание:
• Используется, если BM-2 применяется как пульт
ДУ или в каскадной схеме
• Модуль управления AM всегда находится
в теплогенераторе
Включить питание/предохранитель и включить
рабочий выключатель на установке.
Модуль управления AM или BM-2 устанавливается
в гнездо над рабочим выключателем (в логотипе
Wolf).
В это гнездо можно вставить оба модуля. Для
получения дополнительной информации о вводе
в эксплуатацию или адресации модуля управления
BM-2 см. руководство по монтажу BM-2.
Снять переднюю обшивку MGK-2 и установить ее
после монтажа модуля.
Выключатель
AM BM-2
Режим
Отопление
Статус горелки
Вкл.
Статус
14:12
20.01.2013
1,5
бар
25,2
°C
1x
Темп. котла
Отопитель
Отопит. режим
Давление
Горелка Вкл
