2. Указания по безопасности
В данном описании используются следующие сим-
волы и указательные значки. Эти важные указания
относятся к защите людей и технической безопасности
во время эксплуатации.
Значком «Указание по безопасности»
отмечены указания, которые необходимо
точно соблюдать, чтобы предотвратить
возникновение опасных ситуаций или по-
лучение травм людьми, а также повреждения
установки.
Опасность из-за электрического напряжения
на электрических компонентах!
Внимание: перед демонтажем обшивки
необходимо выключить рабочий выклю-
чатель.
Категорически запрещается прикасаться
к электрическим компонентам и контактам при
включенном рабочем выключателе! Сущест-
вует опасность поражения электрическим
током, что может привести к вреду для
здоровья или смерти.
Соединительные клеммы находятся под
напряжением даже при выключенном рабочем
выключателе.
Значком «Внимание» помечены технические
указания, которые необходимо соблюдать,
чтобы предотвратить повреждения и фун-
кциональные неисправности установки.
Внимание
Запальный трансформатор, высоковольтный запальный
электрод, комбинированный газовый клапан, реле
давления газа, камера сгорания: опасность поражения
электрическим током, опасность отравления и взрыва из-
за утечки газа, опасность ожогов из-за горячих деталей.
Персонал, которому поручено выполнение соответствующих работ, обязан прочитать это руководство перед
началом монтажа, ввода в эксплуатацию или технического обслуживания. Необходимо обеспечить соблюдение
указаний, изложенных в данном руководстве. Несоблюдение этого руководства по монтажу ведет к аннулированию
гарантийных требований к компании Wolf.
О монтаже газового отопительного котла необходимо сообщить соответствующему предприятию газоснабжения
и получить от него необходимые разрешения.
Необходимо помнить о том, что в зависимости от региона эксплуатации могут потребоваться разрешения на
систему отвода отработавших газов и подсоединение отвода конденсата к общедоступной канализационной сети.
Перед началом монтажа необходимо проинформировать об этом уполномоченное надзорное ведомство по
вопросам пожарной безопасности, а также ведомство по вопросам канализации.
Работы по монтажу, вводу в эксплуатацию и техническому обслуживанию газового конденсационного котла должны
выполняться персоналом, имеющим соответствующую квалификацию и получившим соответствующие инструкции.
Работы с электрическими компонентами (например, системой регулирования), должны выполняться только
квалифицированными электриками. При выполнении работ по подключению электрического оборудования
необходимо местного предприятия электроснабжения.
Газовый конденсационный котел разрешается эксплуатировать только в пределах его диапазона мощности,
который указан в технической документации компании Wolf. Использование установки по назначению предполагает
только применение для систем отопления и ГВС согласно стандарту DIN EN 12828. Запрещается демонтировать,
каким-либо образом обходить или иным образом выводить из строя предохранительные и контрольные устройства
и приспособления.
Газовый конденсационный котел разрешается эксплуатировать только в технически безупречном состоянии.
Неисправности и повреждения, которые отрицательно влияют или могут отрицательно повлиять на безопасность,
должны немедленно устраняться соответствующими специалистами. Неисправные детали и компоненты установки
разрешается заменять только оригинальными запасными частями компании Wolf.

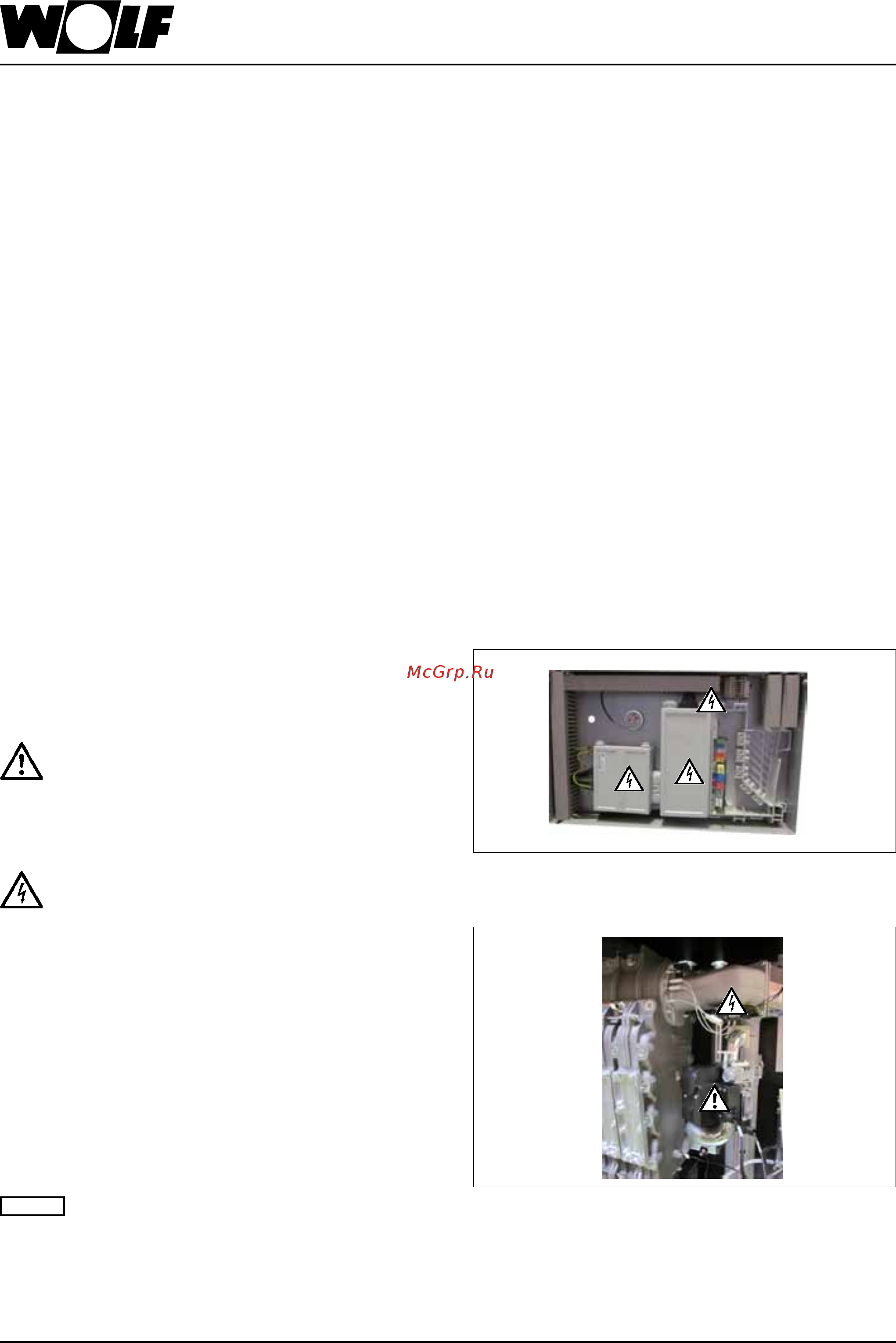

Коробки элементов управления
Опасность поражения электрическим током
