Candy FLG 202 N [13/32] Регулировка минимального значения рис 7а 7b

Рис.6

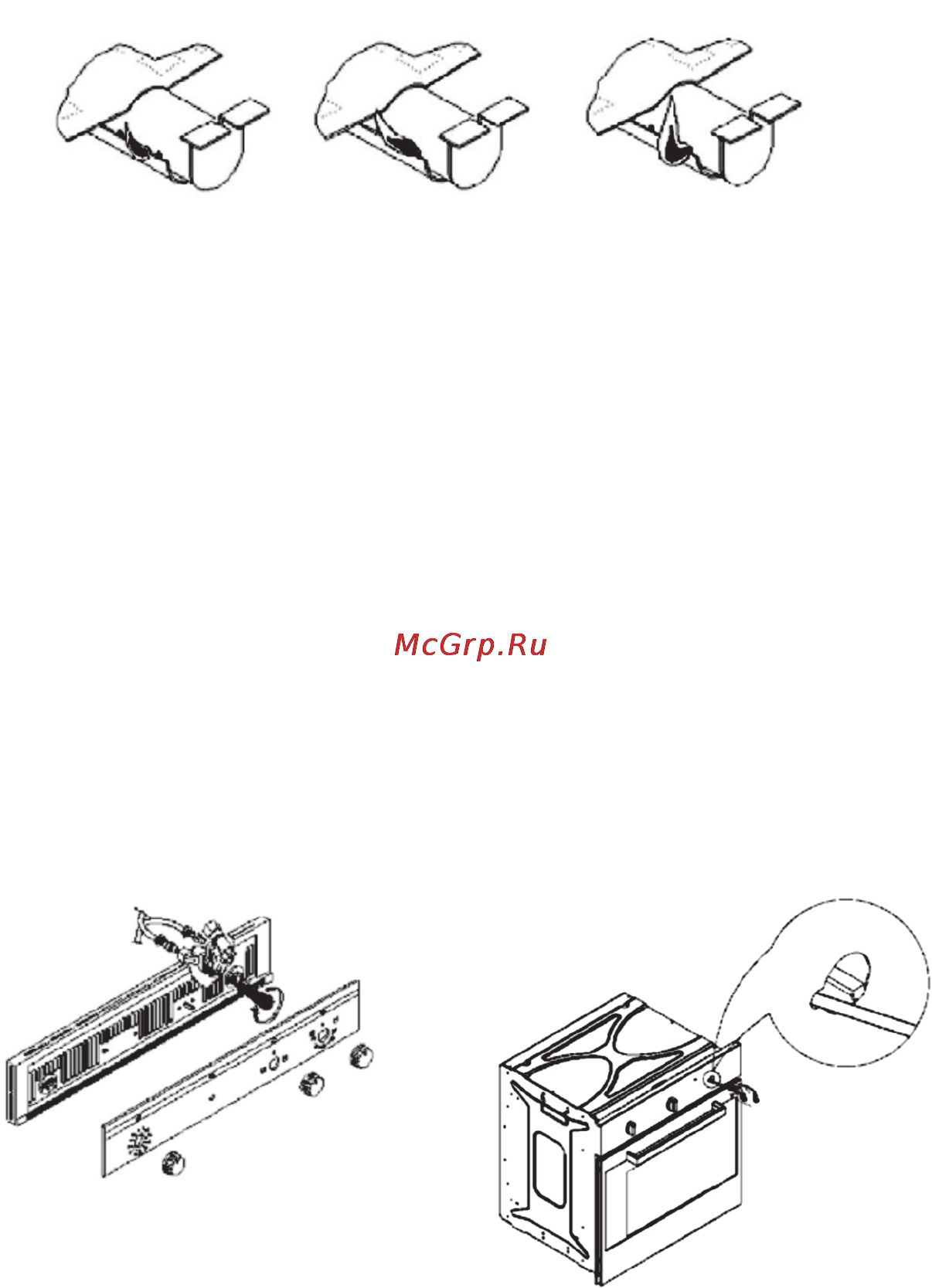

Регулировка минимального значения (Рис. 7а-7b)

Термостат печи оснащён байпасом минимального значения. Изменяя тип газа, не-

обходимо выполнить регулировку следующим образом:

Снять ручку термостата.

Если передняя панель стеклянная, снять её, отвинтив два зажимных кольца,

расположенных снизу двух других ручек (рис. 7а).

Если передняя панель металлическая, регулировка может быть выполнена че-

рез отверстие, расположенное с левой стороны гнезда ручки термостата (рис.

7b).

Включить печь и оставить её на максимальном режиме работы при закрытой

дверце на протяжении по крайней мере 30 минут.

Перевести ручку термостата печи на минимальное значение и отрегулировать

байпас до минимума таким образом, чтобы добиться уменьшенного, но ста-

бильного пламени. Данная операция осуществляется при закрытой дверце

печи.

Воздействовать отвёрткой на винт байпаса. Достаточно отвинтить байпас на

несколько оборотов для регулировки минимального значения, переходя с жид-

кого газа на метан.

рис. 7а рис. 7b



ИЗБЫТОК ВОЗДУХА РАВНОМЕРНОЕ ПЛАМЯ НЕДОСТАТОК ВОЗДУХА

ВАЖНО: после регулировки горелки проверить удерживание пламени на мини-

мальном значении, пробуя закрыть и открыть дверцу печи. В случае затухания вы-

полнить регулировку байпаса. Для функционирования с G30/G31 регулировочный

винт байпаса должен быть завинчен до конца. После завершении операций (за-

мена инжектора, регулировка воздуха и минимального значения) выключить печь,

установить новую табличку с данными (с указанием используемого газа) взамен

предыдущей.
