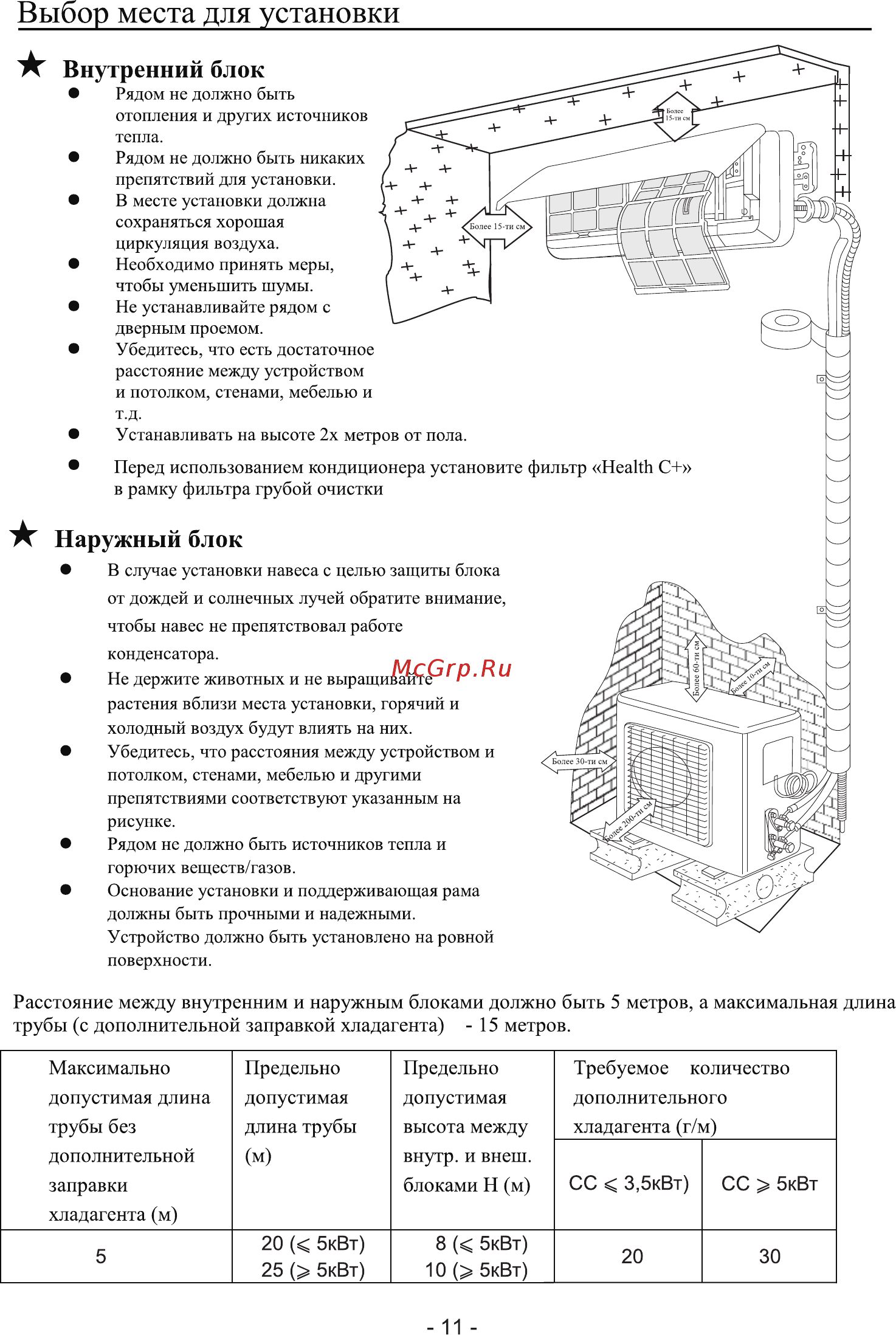

Выбор места для установки Внутренний блок V У С С С Д т Рядом не должно быть отопления и других источников тепла Рядом не должно быть никаких препятствий для установки В месте установки должна сохраняться хорошая циркуляция воздуха Необходимо принять меры чтобы уменьшить шумы Не устанавливайте рядом с дверным проемом Убедитесь что есть достаточное расстояние между устройством и потолком стенами мебелью и т д Устанавливать на высоте 2х метров от пола Перед использованием кондиционера установите фильтр Health С в рамку фильтра грубой очистки Наружный блок В случае установки навеса с целью защиты блока от дождей и солнечных лучей обратите внимание чтобы навес нс препятствовал работе конденсатора Не держите животных и не выращивайте растения вблизи места установки горячий и холодный воздух будут влиять на них Убедитесь что расстояния между устройством и потолком стенами мебелью и другими препятствиями соответствуют указанным на рисунке Рядом нс должно быть источников тепла и горючих всщсств газов Основание установки и поддерживающая рама должны быть прочными и надежными Устройство должно быть установлено на ровной поверхности Расстояние между внутренним и наружным блоками должно быть 5 метров а максимальная длина трубы с дополнительной заправкой хладагента 15 метров Максимально допустимая длина трубы без дополнительной заправки хладагента м 5 Предельно допустимая длина трубы м 20 5кВт 25 5кВт Предельно допустимая высота между внутр и внеш блоками Н м 8 5кВт 10 5кВт 11 Требуемое количество дополнительного хладагента г м СС 3 5кВт СС 5кВт 20 30
