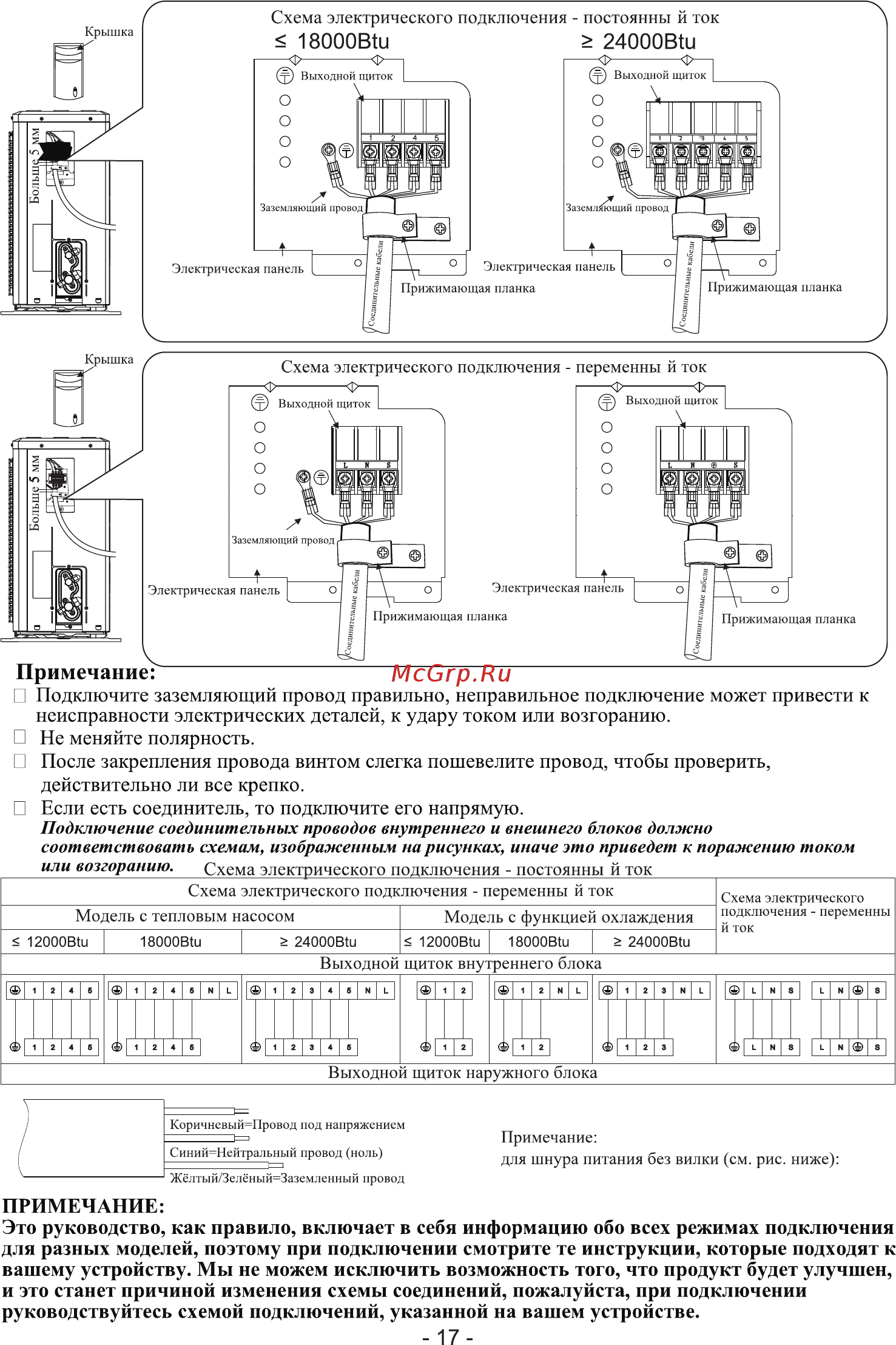

Примечание _ Подключите заземляющий провод правильно неправильное подключение может привести к неисправности электрических деталей к удару током или возгоранию Не меняйте полярность После закрепления провода винтом слегка пошевелите провод чтобы проверить действительно ли все крепко _ Если есть соединитель то подключите его напрямую Подключение соединительных проводов внутреннего и внешнего блоков должно соответствовать схемам изображенным на рисунках иначе это приведет к поражению током или возгоранию Схема электрического подключения постоянны й ток Схема электрического подключения переменны й ток Схема электрического Модель с тепловым насосом Модель с функцией охлаждения подключения переменны й ток 12000В1и 18000В1и 24000В1и 12000ВЩ 18000ВШ 24000ВЩ Выходной щиток внутреннего блока 1 н ю 1 Н И 1ь 1 ЭНН 1 нэп Н И 1 11 11 Ы 1 1 1 1 14НТ Н И 1 11 11г 1 1 13 1 1 Н ш н ГОН3 1ФШ Выходной щиток наружного блока Коричневы й Провод под напряжением Примечание для шнура питания без вилки см рис ниже Синий Нейтральный провод ноль Же ты й Зелё 11 ы й 3аземле ш ы й 1 ровод ПРИМЕЧАНИЕ Это руководство как правило включает в себя информацию обо всех режимах подключения для разных моделей поэтому при подключении смотрите те инструкции которые подходят к вашему устройству Мы не можем исключить возможность того что продукт будет улучшен и это станет причиной изменения схемы соединений пожалуйста при подключении руководствуйтесь схемой подключений указанной на вашем устройстве 17
