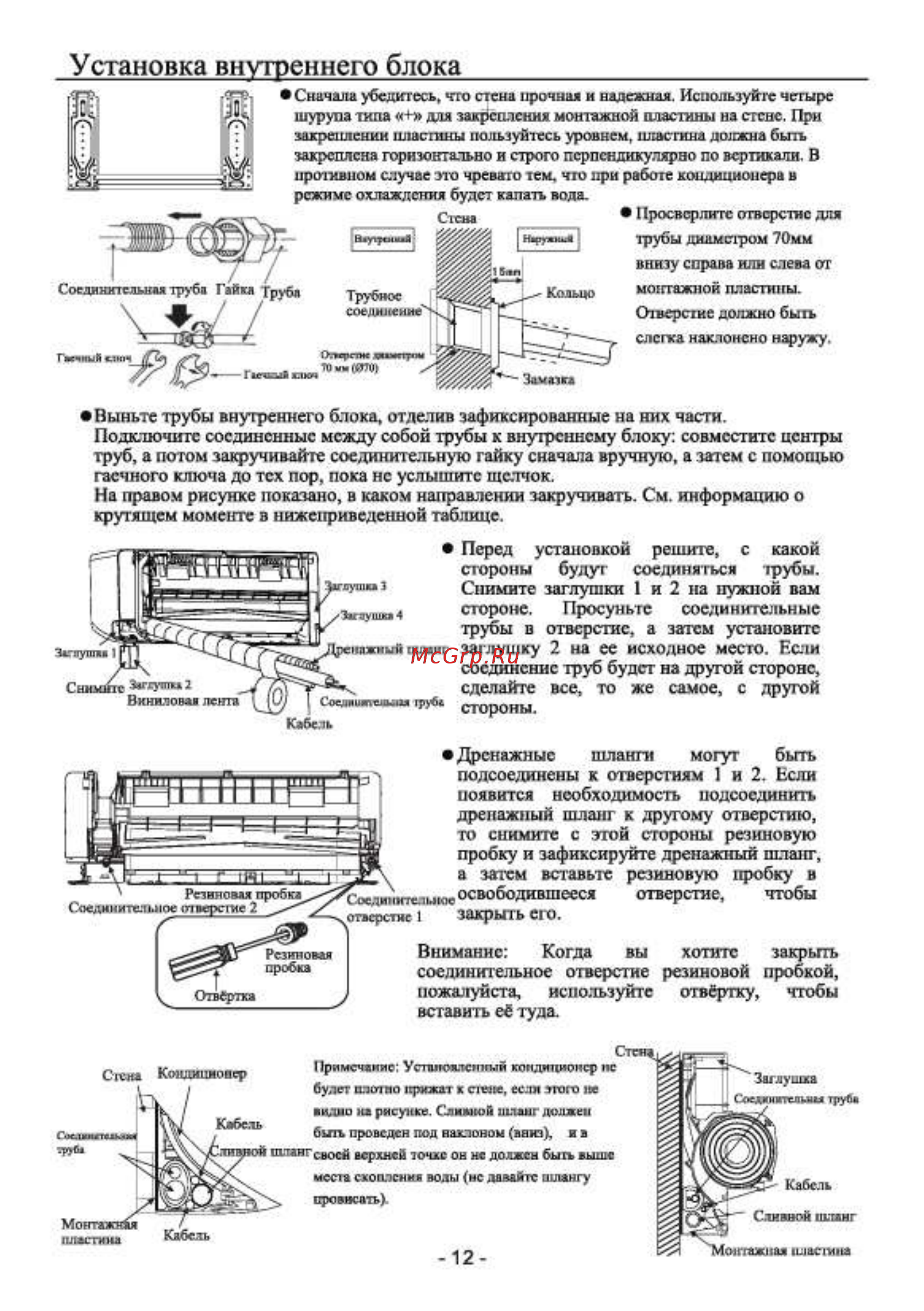

Установка внутреннего блока Сначала бсди1ссь что стена прочная и надежная Используйте четыре шурупа типа для закрепления монтажной пластины на стене При закреплении пластины пользуйтесь уровнем пластина должна быть закреплена горизонтально и строго перпендикулярно по вертикали В противном случае это чревато тем что при работе кондиционера в режиме охлаждения будет капать вода Просверлите отверстие для трубы диаметром 70мм внизу справа или слева от мот лажной пластины Отверстие должно быть слегка наклонено наружу Выньте трубы внутреннего блока отделив зафиксированные на них части Подключите соединенные между собой трубы к внутреннему блоку совместите центры груб а потом закручивайте соединительную гайку сначала вручную а затем с помощью гаечного ключа до тех пор пока нс услышите щелчок На правом рисунке покатано в каком направлении закручивать См информацию о крутящем моменте в нижеприведенной таблице Дренажные шланги могут быть подсоединены к отверстиям 1 и 2 Если появится необходимость подсоединить дренажный шланг к другому отверстию то снимите с этой стороны резиновую пробку и зафиксируйте дренажный шлаш а затем вставьте резиновую пробку в отверстие чтобы Соелииитеплос Освободившееся отверстие 1 закрыть его н 1 _ 1 Резиновая пробка Соединительное от персте 2 Резиновая пробка Отвертка Civita Кондиционер Перед установкой решите с какой стороны будут соединяться трубы Снимите заглушки 1 и 2 на нужной вам стороне Просуньте соединительные трубы в отверстие а затем установите заглушку 2 на ее исходное место Если соединение труб будет на другой стороне сделайте все то же самое с другой стороны Внимание Когда гда вы хотите закрыть соединительное отверстие резиновой пробкой пожалуйста используйте отвертку чтобы вставить её туда Примечание Усганояленный кондиционер не будет плотно прижат к civile если того не Кабель Cocuuurcix ПОв видно на рисунке Слимой шланг должен был проведен под наклоном вниз и в шланг своей верхней точке он не должен быгь выше места скопления волы нс давайте шлангу провисать М пластина Заглушка i ureniAia груйь Кабель Сливной шланг Кабель 12 пая пластина
