2. Конструкция

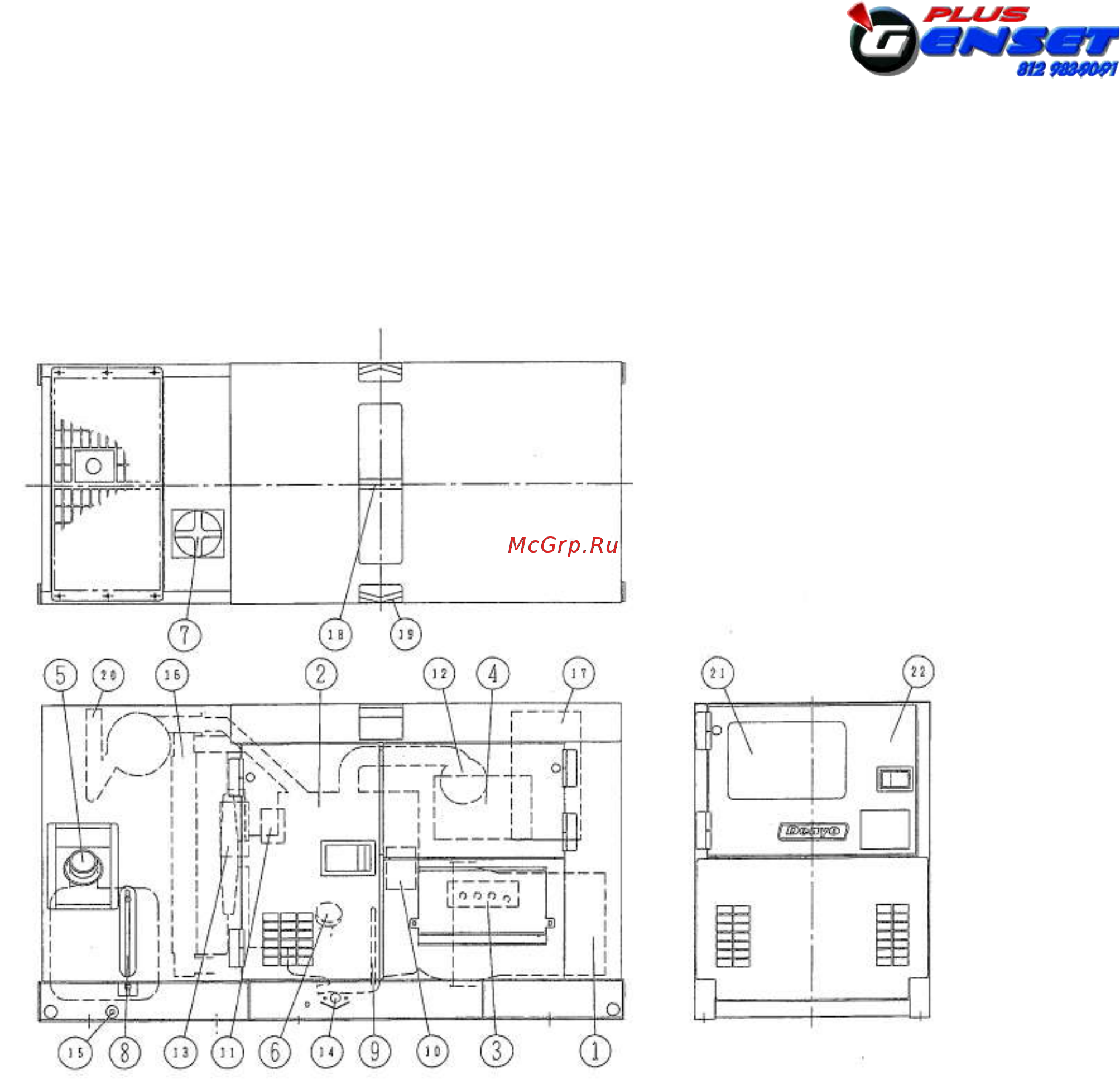

2.1 Общий вид и названия компонентов
Ниже рассматривается 18SPX II.
1. Генератор переменного тока
2. Дизельный двигатель
3. Выходные контакты
4. Аккумуляторная батарея
5. Отверстие для заправки топлива
6. Отверстие для залива моторного масла в двигатель
7. Отверстие для залива охлаждающей жидкости
8. Датчик уровня топлива
9. Щуп для измерения уровня
10. Топливный фильтр (с обратной стороны)
11. Масляный фильтр (с обратной стороны)
12. Очиститель воздуха
13. Резервная емкость для охлаждающей жидкости
14. Отверстие для слива масла
15. Отверстие для слива топлива
16. Радиатор
17. Блок управления
18. Подвесной кронштейн
19. Поддерживающие крюки
20. Отверстие для выпуска выхлопных газов
21. Панель оператора
22. Панель управления
