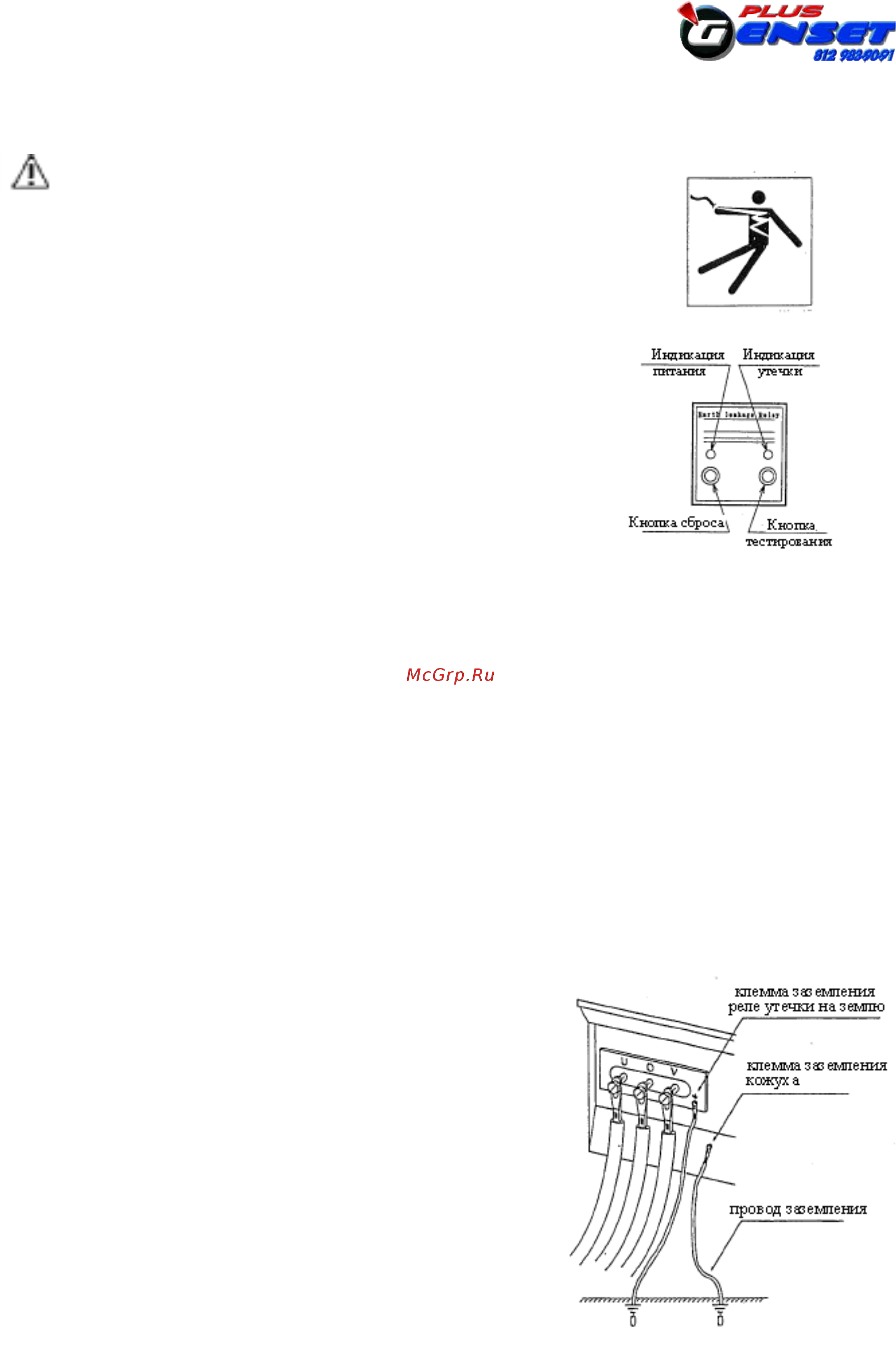

12-4 Реле защиты от утечки на землю
ПРЕДУПРЕЖДЕНИЕ
ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ при утечке
может привести к смертельному исходу
■ Неправильное заземление агрегата может привести к
смертельному исходу по причине поражения электрическим
током. Это связано с недостаточно эффективной работой
устройства защиты от утечки на землю.
Должны быть заземлены контакт заземления реле защиты
от утечки на землю, контакт заземления корпуса и сам
корпус.
(1) Используемые модели
Серии DCA-SPX
(2) Описание устройства
Агрегат оснащается реле защиты от утечки на землю, которое
обнаруживает любую утечку, возникающую при таких неисправностях, как
повреждение изоляции нагрузки во время работы, и размыкает цепь с целью защитить
от несчастных случаев, таких как возможная смерть от поражения электрическим
током.
Данное реле обнаруживает любую утечку на выходе и немедленно производит
аварийное отключение выключателя цепи.
Чувствительность по току данного реле составляет 30 мА.
Неправильное применение данного реле может привести к более опасным условиям
эксплуатации по сравнению с теми случаями, когда реле не используется.
Для надежного обеспечения безопасности следует использовать реле защиты от
утечки на землю для каждой нагрузки, устанавливая их вблизи нагрузки.
(3) Заземление
Для корректной работы реле защиты от утечки на землю необходимо использовать
следующую схему заземления.
■ Заземление агрегата
Выполните заземление для контакта заземления реле
защиты от утечки на землю и для контакта заземления
корпуса согласно следующим пояснениям:
1) Для контакта заземления реле защиты от утечки на
землю
Если описываемая далее схема заземления не
соответствует местным правилам (эксплуатации
электроустановок), то следует придерживаться
наиболее строгого из двух вариантов.
Используйте провод заземления с сечением, равным
или более 5,5 кв.мм. Обычно можно использовать
прилагаемый в комплекте стержень заземления,
однако если сопротивление заземления превышает
100 Ом, то необходимо использовать стержень
заземления со значительно большей площадью
контакта с землей.
