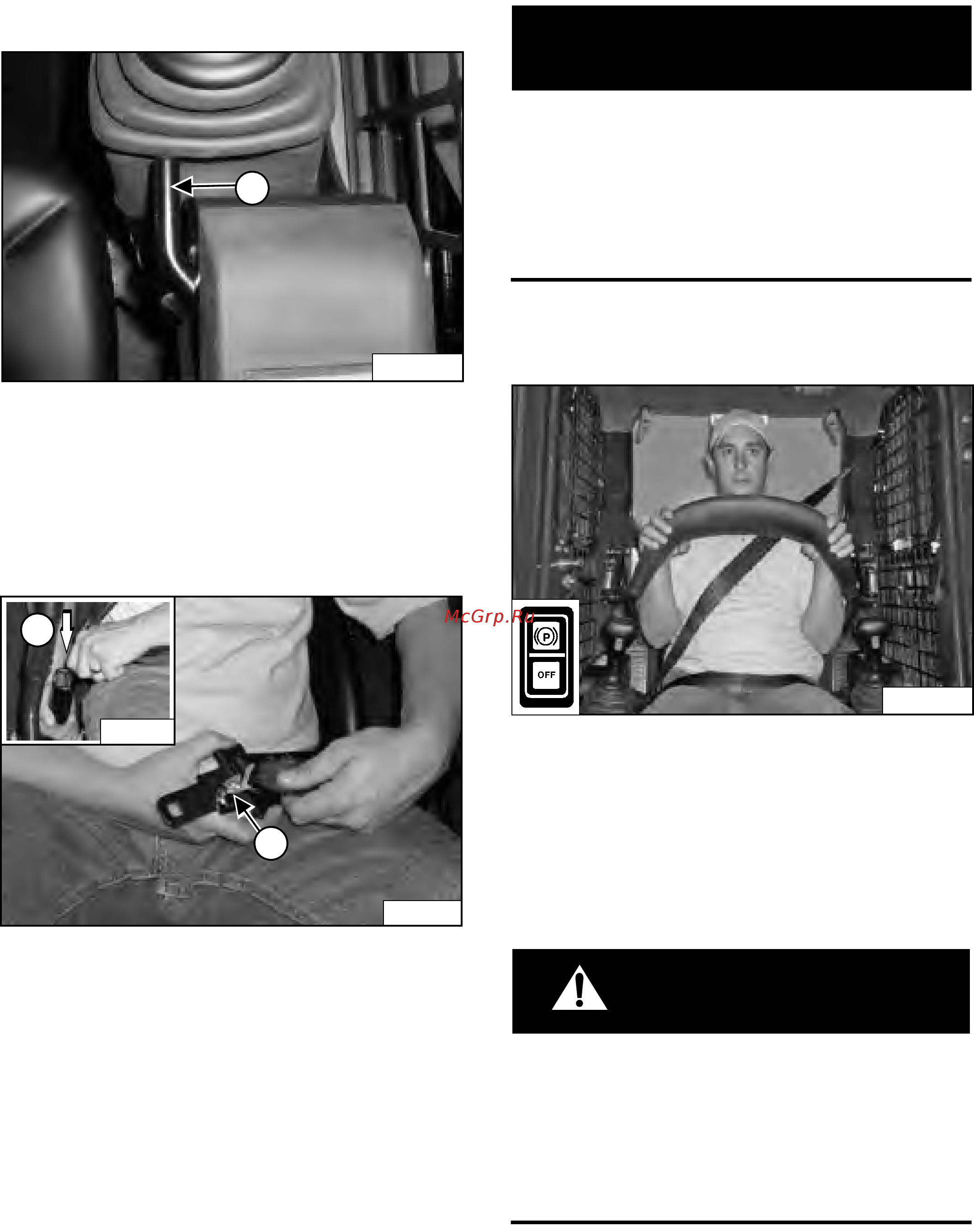

88 A770 Руководство по эксплуатации и обслуживанию
ПРЕДПУСКОВЫЕ ПРОЦЕДУРЫ (ПРОДОЛЖЕНИЕ)
Регулировка положения джойстика
Рис.94
Потяните рычаги регулировки (1) [Рис.94] вверх и,
передвигая джойстики вперед или назад, отрегули-
руйте их положение для удобства управления
погрузчиком. (Показана правая сторона.)
Регулировка ремней безопасности
Рис.95
Соедините между собой плечевой и поясной ремни
безопасности (1). Протяните поясной ремень
безопасности поперек к правой стороне сиденья и
закрепите его
(2) [Рис.95].
Плечевой ремень безопасности должен быть
расположен на левом плече, а поясной ремень
безопасности должен охватывать бедра оператора.
ВАЖНО
Проверьте правильность срабатывания
устройств натяжения плечевого и поясного
ремней безопасности.
Содержите устройства натяжения ремней
безопасности в чистоте и при необходимости
заменяйте их.
I-2199-0200
Рама безопасности
Рис.96
Опустите раму безопасности и включите стояночный
тормоз [Рис.96].
Установите джойстики в нейтральное положение.
ПРИМЕЧАНИЕ. При работе на погрузчике держите
руки на джойстиках, а ноги – на
подножках.
ПРЕДУПРЕЖДЕНИЕ
ОСТОРОЖНО! ОПАСНО ДЛЯ ЖИЗНИ!
При работе на машине:
• Ремень безопасности должен быть правильно
закреплен.
• Рама безопасности должна быть опущена.
• Держите руки на рычагах управления, а ноги
на подножках.
W-2399-0501
P-90491A
1
P-85815A
1
P-85812A
2
P-85452A
