Toshiba B-EV4T [15/47] Подключение
![Toshiba B-EV4T [15/47] Подключение](/views2/1310321/page15/bgf.png)
2. УСТАНОВКА ПРИНТЕРА РУКОВОДСТВО НА РУССКОМ ЯЗЫКЕ EO1-33087
2.4 Подключение кабелей к принтеру
E2- 4
2.4 Подключение
кабелей к принтеру
В следующих параграфах описано, каким образом можно подключить
принтер к компьютеру, а также какими еще способами вы можете соединять
устройства. В зависимости от конфигурации системы по печати этикеток, у
вас есть 4 способа для подключения принтера к вашему компьютеру. К ним
относятся:
Подключение через последовательный дополнительный интерфейс
RS-232C в принтере и COM-порт на вашем компьютере.
Подключение по параллельному кабелю между стандартным
параллельным разъемом и параллельным портом компьютера (LPT).
Подключение через сетевой Ethernet-кабель, использующим
стандартный сетевой порт.
ПРИМЕЧАНИЕ:
▪ Используйте Ethernet-кабель, соответствующий следующим
стандартам.
10BASE-T – Категория 3 или выше
100BASE-TX – Категория 5 или выше
Длина кабеля – максимальная длина сегмента 100 m
▪ В зависимости от окружающей среды, в кабеле могут возникать
ошибки, связанные с приемом/передачей данных. В этом случае
может понадобиться использование экранированного кабеля
(STP) или замена устройства.
Подключение через USB кабель между стандартным USB портом
принтера и USB-портом компьютера.
ПРИМЕЧАНИЕ:
▪ При отключении USB-кабеля от компьютера, следуйте процедуре
Windows «Безопасное отключения устройства»
▪ Используйте кабель, соответствующий стандарту USB версии 1.1
или выше с разъемом Type B.

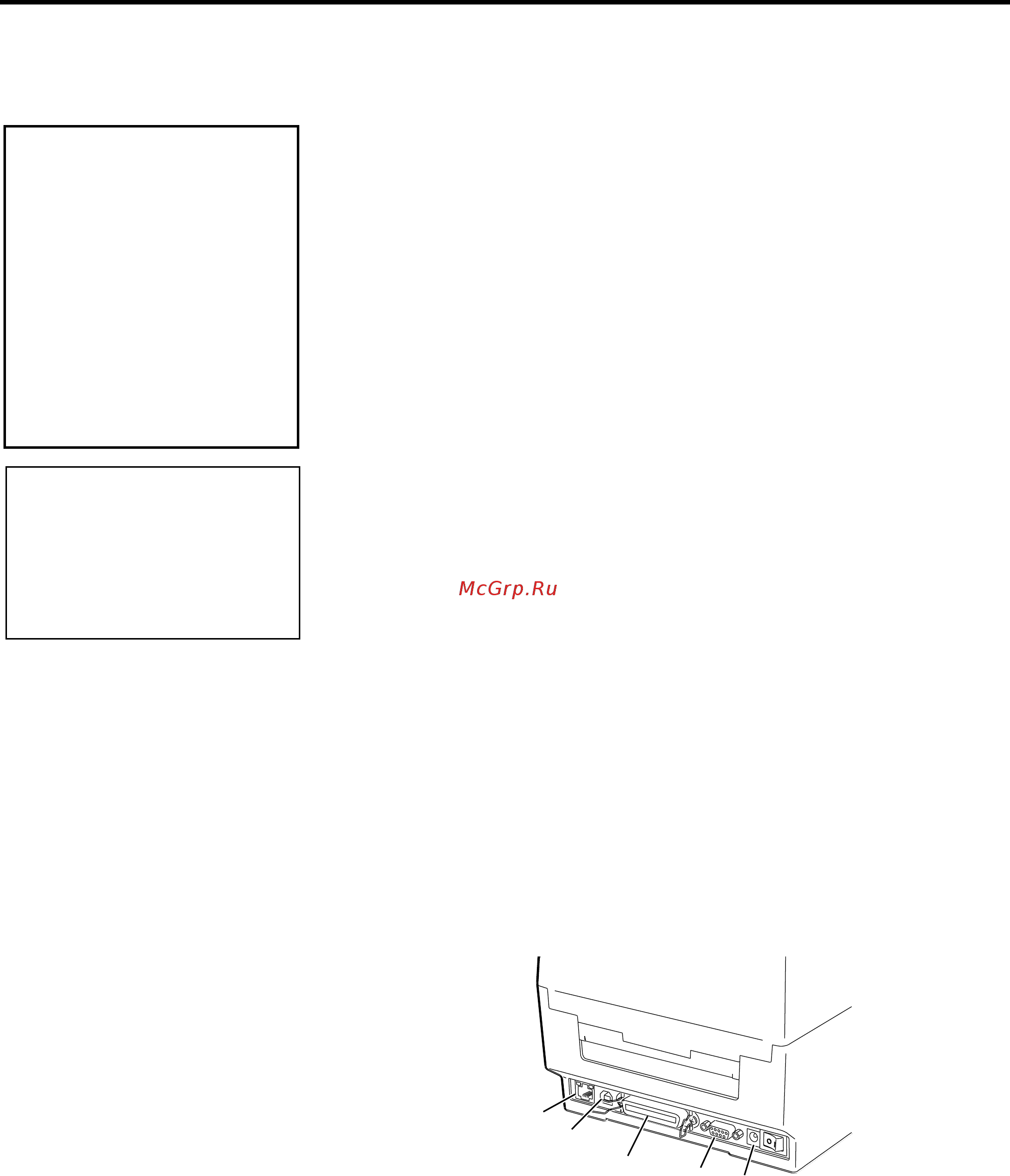

На иллюстрации, приведённой ниже, показаны всевозможные способы
подключения принтера.
Интерфейс Ethernet
Интерфейс USB
Параллельный интерфейс (Centronics)
Последовательный интерфейс (RS-232C)
Подключение питания
ПРИМЕЧАНИЕ:
Спецификация
последовательного принтера
описана в ПРИЛОЖЕНИИ 2.
ИНТЕРФЕЙСЫ.
ВНИМАНИЕ!
Прежде чем подключить
принтер к компьютеру через
последовательный или
параллельный интерфейс
убедитесь, что принтер и
компьютер отключены.
Несоблюдение этого может
вызвать удар электрическим
током, короткое замыкание или
поломку принтера.
