1. ОБЗОР ПРОДУКТА РУКОВОДСТВО НА РУССКОМ ЯЗЫКЕ EO1-33087

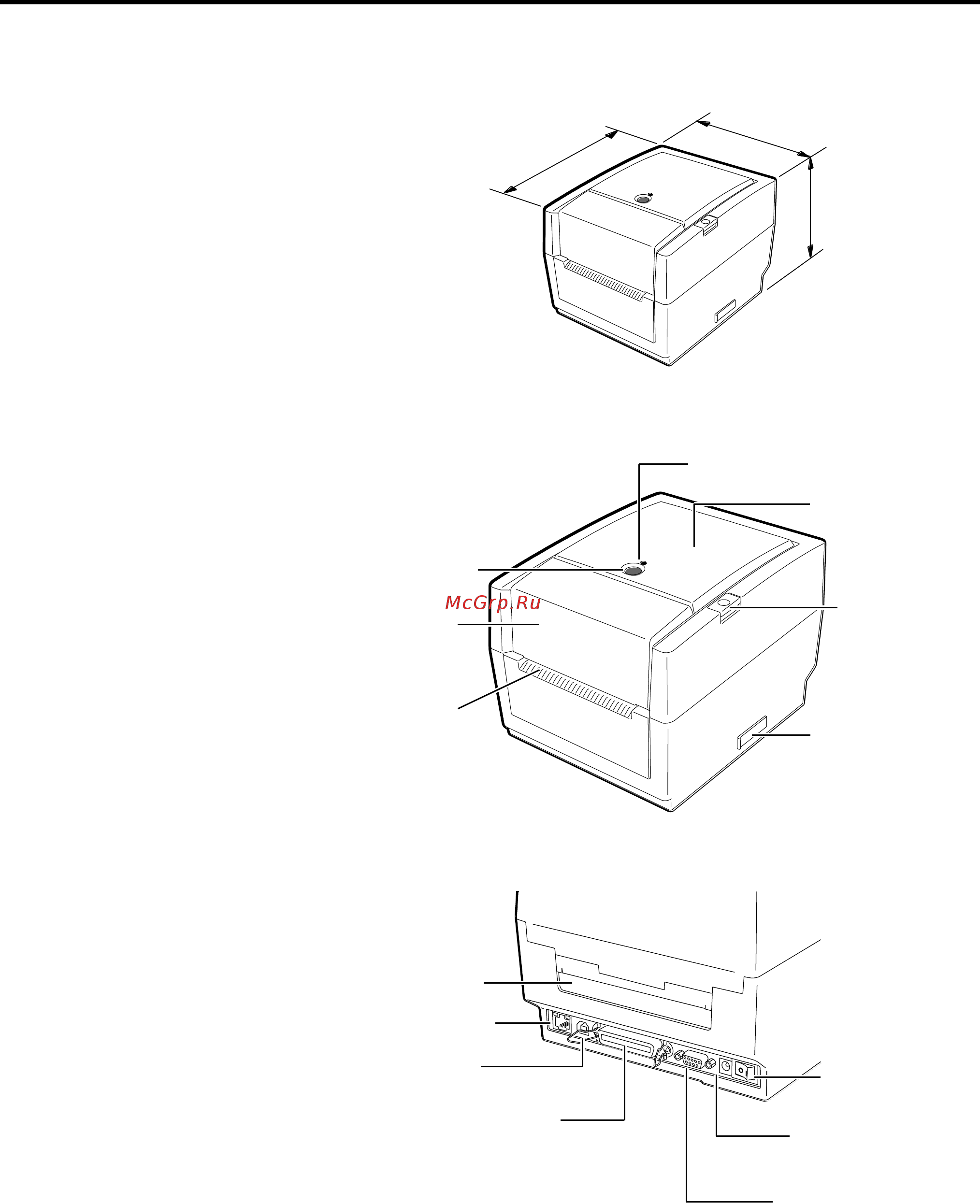

1.5 Внешний вид
E1- 3
1.5 Внешний вид
1.5.1 Габариты
1.5.2 Вид спереди
1.5.3 Вид сзади
Названия частей аппарата и его узлов, описанных в данной главе, в
дальнейшем будут встречаться во всем руководстве.
Размеры в мм
Разъем кабеля
питания
Power Jack
Выключатель
питания
Power Switch
Прорезь для
сложенной бумаги
Rear Media Guide
Разъем параллельного
интерфейса (Centronics)
Разъем интерфейса USB
USB Interface Connector
Разъем
последовательного
интерфейса RS-232C
198
200 (7.9)
258
260.8 (10.3)
173
168.5
(6.6)
Клавиша открытия
верхней крышки
Кнопка подачи
[FEED]
Вывод
отпечатков
Media Outlet
Индикатор
Indicator Lamp
Крышка красящей ленты
(риббона)
Backing Paper Outlet
Окно контроля
расходных материалов
Strip Block (Option)
Сетевой интерфейс
Ethernet
Гнездо карты
памяти SD
