Демонтаж передней панели

Инструкции по демонтажу

Демонтаж передней панели должен выполняться только авторизованными квалифицированными специалистами по

водонагревательным приборам; Специалисты обязаны следовать правилам и положениям, действующему законодательству

и муниципальным техническим правилам, руководствоваться техническими

спецификациями;

Перед демонтажом убедитесь, что устройство отключено от систем водо- и газоснабжения, электропитания, в случае

возникновения вопросов свяжитесь с поставщиком или с нами.

Установка

1. Инструкции по установке

Установка устройства должна выполняться только авторизованными квалифицированными специалистами по водонагревательным приборам;

Специалисты обязаны следовать правилам и положениям, действующему законодательству и муниципальным техническим правилам,

руководствоваться техническими спецификациями; Перед началом установки убедитесь, что все компоненты котла находятся в комплекте, в

случае возникновения вопросов свяжитесь с поставщиком или с нами.

1) Перед установкой проверьте, что настенное крепление надежно закреплено;

2) ЗАПРЕЩАЕТСЯ устанавливать настенный котел вблизи горючих веществ;

3) Выход дымохода должен располагаться в месте свободного доступа воздуха;

4) Для трубы отопления желательно использовать трубу типа DN20;

5) Все трубы должны выдерживать давление не менее 8 бар (8кг/см²);

6) В случае неполадок необходимо отключить питание, запрещается проводить какие-либо действия или ремонт самовольно; в

противном случае все последствия от этих действия являются риском для пользователя и не подпадают под действие гарантии.

2. Подключение к системам газо- и водоснабжения

Подключение к системе газоснабжения — Для котла предусмотрено использование природного газа (G20) или сжиженного природного

газа. Перед подключением убедитесь, что тип газового топлива соответствует указанному на технической бирке, проверьте давление в системе

газоснабжения и прочистите газопровод. (Давление в системе газоснабжения и загрязнение в газопроводе может привести к нарушению в

нормальной работе котла.)

Предусмотрено использование газового топлива без загрязнений, в случае, если поставляемое местное газовое топливо имеет

определенную степень загрязнения, необходимо установить газовый фильтр.

Подключение к системе водоснабжения — Водопровод должен быть надежно подключен к водяным входам и выходам котла и к выходам

предохранительных клапанов системы отопления, а система ГВС в котлах с битермическим теплообменником должна быть подключена к

сливным трубам, подключенным в дренаж.

Установите водяной фильтр на системе отопления "HB" перед подключением к трубопроводу.

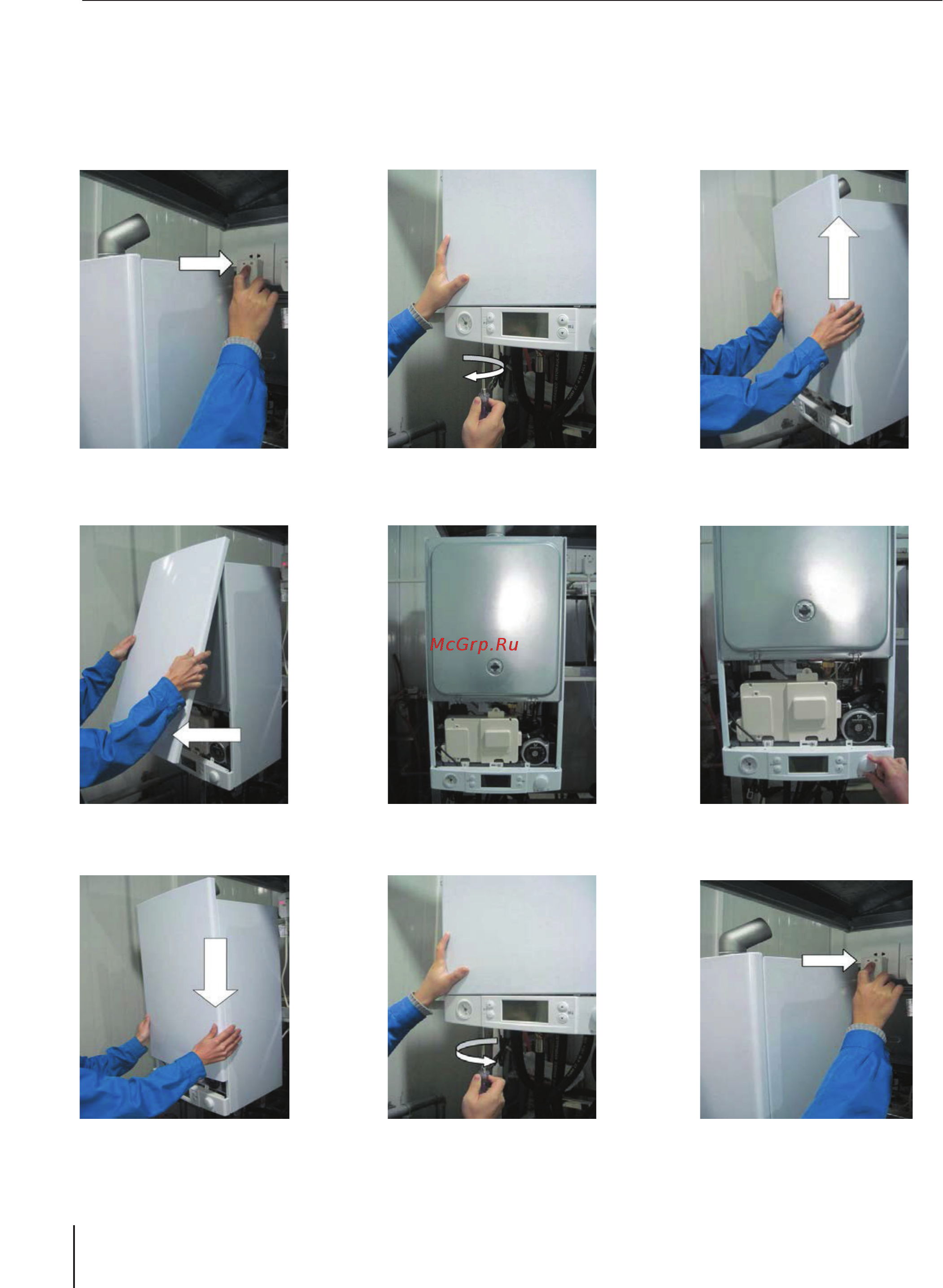

1. Убедитесь, что питание

отключено.

2. Открутите два винта в нижней

части передней панели.

3. Передвиньте переднюю

панель вверх и вперед.

Тщательно промойте некислым раствором или специальным средством очистки от накипи перед подключением, чтобы удалить любое

загрязнение, которое может повлиять на нормальную работу газового котла.

3. Установка дымохода

Используйте дымоходные трубы, поставляемые в комплекте, не пытайтесь самовольно подогнать к устройству неподходящие дымовые

трубы.

Дымоход должен быть установлен наружу под уклоном в 3 градуса, чтобы обеспечить отвод конденсата.

Дымоход должен иметь специальное покрытие толщиной не менее 20 мм, устойчивое к невысоким температурам, чтобы обеспечить защиту

дымохода при прохождении через него горючего материала.

Для равномерного притока и оттока воздуха дымоход должен быть установлен наружу, облицовка дымохода кирпичом запрещается.

Расстояние между поверхностью дымохода и строением над ним должно составлять не менее 45мм .

Максимальная длина дымохода составляет 2 метра, длина должна быть уменьшена на 0.8 метра в случае, если дымоход имеет один изгиб

под углом 90° или два изгиба под углом 45°. Если используется стандартная дымовая труба 1 м, необходимо установить кольцо ограничения

газового потока. Если используется удлинительная дымовая труба, снимите кольцо ограничения потока.

Если используется удлиненная дымовая труба, все соединители должны быть загерметизированы во избежание утечки дымовых газов.

Котел должен эксплуатироваться в помещении , где установлен дымоход .

4.Поднимите вверх и снимите

переднюю панель.

5. Снимите переднюю панель.. 6. После подключения воды, газа и

электропитания проверьте

работоспособностькотла.

7. После проверки

работоспособности устройства

установите переднюю панель и

сдвиньте ее вниз.

8. Затяните винты. 9. Подключите питание и

включите котел.

: Подача системы отопления

: Подача ГВС

: Подключение газа

: Вход холодной воды

HB: Обратная магистраль системы отопления

Входы и выходы для трубопроводов

Стандартный размер

Стандартные габаритные размеры

Высота: 780 мм; Ширина: 403 мм; Глубина: 340 мм
