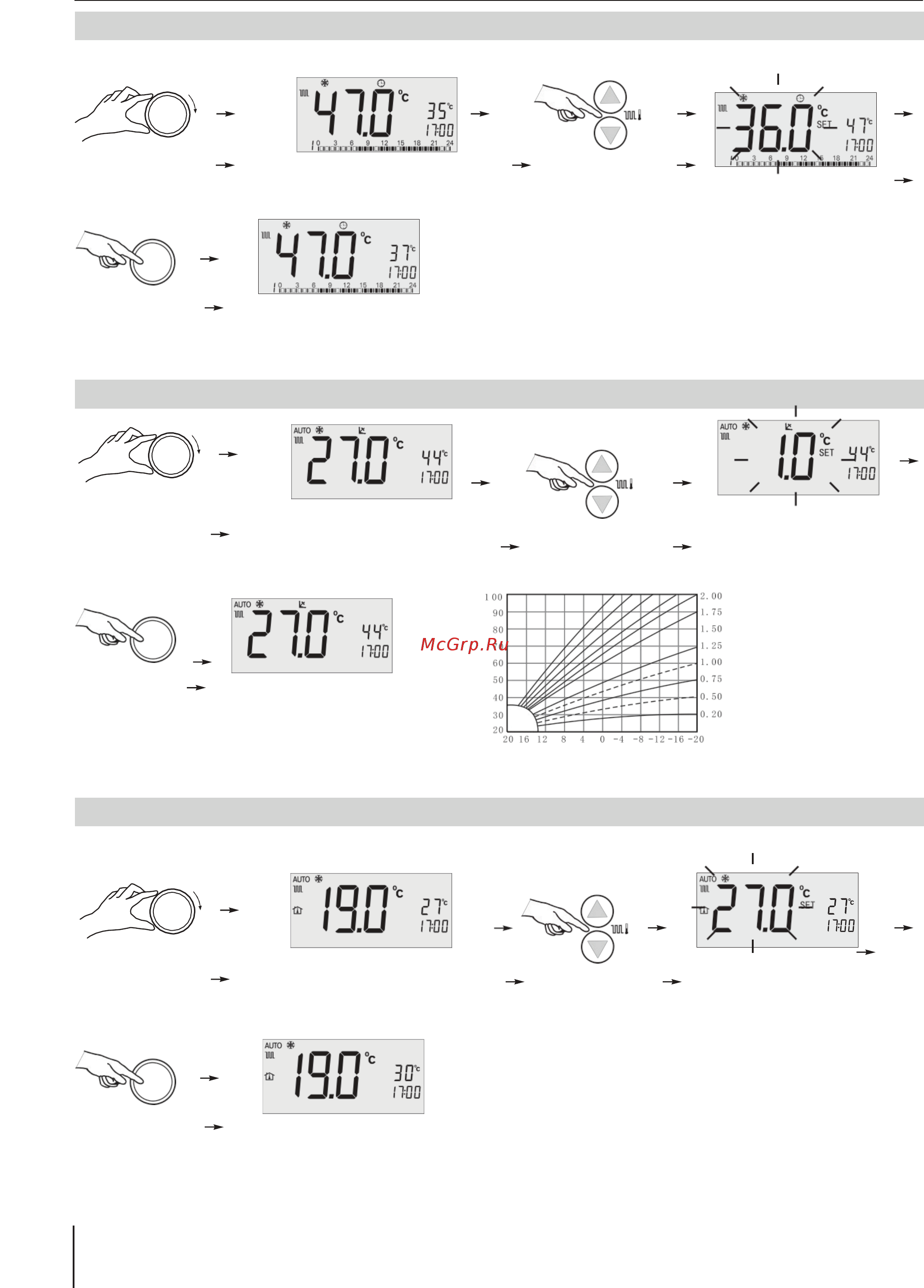

Выбор статуса работы и использование термостата
1、Программирование еженедельной работы
3、Использование комнатного термостата
Проводной комнатный термостат
Поверните ① по
часовой стрелке
Введите статус программы
еженедельной работы
Поверните ③
или ⑤
Настройте температуру
воды на выходе в текущий
период
Для управления газовым котлом с ЖК-дисплеем может использоваться как проводной, так и беспроводной комнатный термостат
Беспроводной компнатный термостат
Нажмите ① введите программу еженедельной работы
2.1、Автоматическая работа на основе температуры на улице
Подключите оборудование и, когда котел находится в режиме "Выключено", нажмите кнопки ②+③ одновременно, для
регулировки или отмены работы беспроводного контроллера температуры
Если двухпозиционный переключатель №36 находится в положении OFF, потребуется его повторная
настройка. Одновременное нажатие ②+③ в течение минуты приведет к возможности регулирования кода
контроллера.
Приоритет комнатного термостата
Поверните ① по
часовой стрелке
Введите статус автоматической
работы с учетом датчика
наружной температуры воздуха
Нажмите ③ или ⑤ Настройте значение К
Если на дисплее отображается символ
беспроводной связи, приоритетным средством
управления котлом является беспроводной
термостат.
Если символ беспроводной связи мерцает, это
означает, что котел переведен в режим ожидания с
помощью беспроводного термостата.
Отмена управления котлом с помощью
беспроводного термостата (символ
беспроводной связи исчезает)
Нажмите ① введите значение для
автоматической работы в
соответствии с
температурой наружного
воздуха
График автоматического отопления с учетом
температуры наружного воздуха
Настройка часов
Нажмите и удерживайте в течение 5 сек ① , чтобы войти в режим настройки, нажмите и удерживайте ① , чтобы сохранить настройки
и выйти из режима настроек. В этом режиме кнопки ② и ④ работают как + и - настраиваемого параметра. Поверните
① для
настройки, кратко нажмите ① для переключения。
2.2、Автоматическая работа с учетом комнатной температуры
Когда двухпозиционный переключатель №35 находится в положении OFF, устройство находится в режиме работы.
Нажмите ① в течение 5 сек для перехода в режим настройки и
Параметр 01 для установки даты и времени. Минуты мерцают.
Поверните ① , чтобы настроить минуты, затем нажмите
①, чтобы войти в режим настройки часов.
Поверните ① по
часовой стрелке
На экране отображается символ
автоматической работы с учетом
комнатной температуры
Нажмите ③или⑤ Настройте
температуру в
помещении
Поверните ① , чтобы настроить часы, затем нажмите
①, чтобы войти в режим настройки даты.
Нажмите① введите значение для
автоматической работы в
соответствии с комнатной
температурой
Поверните ①, чтобы настроить
день недели.
Нажмите и удерживайте ① в течение 5 сек, чтобы
сохранить настройки и выйти из режима настроек в состояние OFF.
04
