Haier Aquila L1P26-F21S(T) [15/31] Заполнение котла водой слив системы отопления
![Haier Aquila L1P26-F21S(T) [15/31] Дополнительное оборудование](/views2/1311216/page15/bgf.png)
Расположения вентиляционного отверстия 1
Рабариты отверстия дымохода
Стандартное колено
Схема установки дымовой трубы (I)
Стандартная вытяжка
Элемент удлинения дымовой трубы
Установка
дымовой трубы Удлиненная дымовая труба
Следуйте указанной ниже процедуре для слива системы отопления:
Отключите котел и проверьте, что подача питания и газа отключена.
Откройте все краны системы отопления, откройте предохранительный клапан и слейте воду в контейнер.
Если котел не используется длительное время в зимний период, необходимо слить всю воду из системы отопления и системы горячей воды, либо
слить воду только из системы горячей воды и добавить антифриз в систему отопления. Чтобы слить воду из системы горячей воды, закройте
входной водяной клапан и откройте кран для горячей и холодной воды.
Производитель не несет ответственность за какое-либо повреждение, возникшее в результате неправильного использования антифриза или
добавок.
6. Подготовка перед запуском
Перед запуском (питание должно быть отключено). Убедитесь, что все нижеперечисленные требования соблюдены, так как тестовый
запуск может быть выполнен только при условии, что все указанные требования были выполнены. Проверьте следующее:
1. Проверьте герметичность трубок внутри котла и газопроводов с помощью мыльного раствора, соблюдая
соответствующие нормы и муниципальные правила;
2. Проверьте, чтобы тип используемого газового топлива совпадал с типом, указанным на технической бирке котла;
3. Проверьте, чтобы давление газа соответствовало требованиям, указанным в данном Руководстве по установке;
4. Убедитесь, что вблизи котла отсутствуют какие-либо горючие вещества.

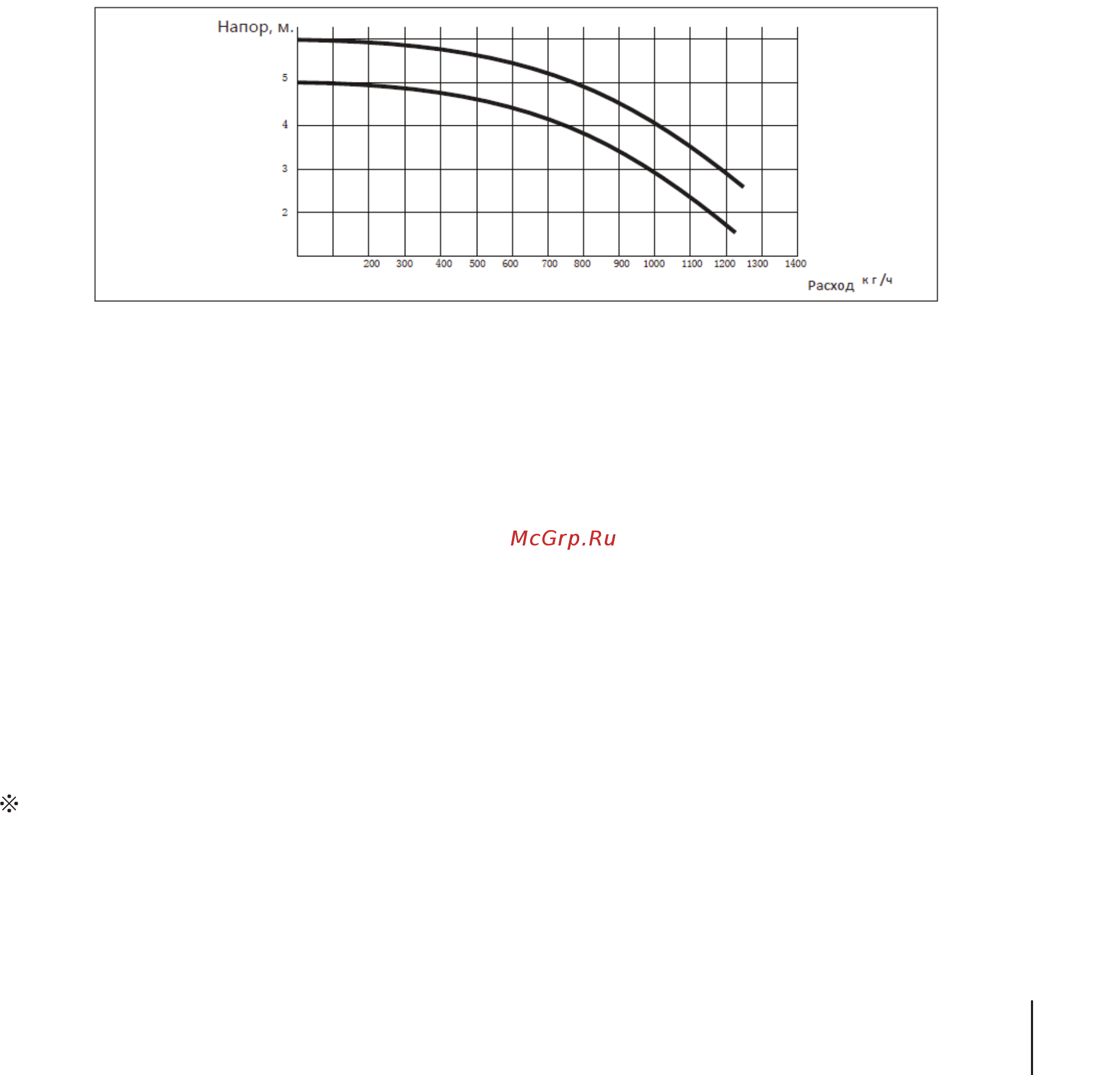

7. Циркуляционный насос
В газовых котлах этой серии установлен циркуляционный насос, который имеет выпускные воздушные клапаны и электрические
регуляторы скорости. Ввиду важности обеспечения оптимального расхода рекомендуется установить приборы электрической регулировки
скорости, указанные производителем, на месте у производителя до поставки пользователю.
Если в работе циркуляционного насоса произошел длительный перерыв, его лопасти могут засориться, в этом случае с помощью
крестообразной отвертки открутите уплотнительные болты на передней крышке насоса, прокрутите ротор с помощью отвертки и затем
снова затяните болты. При этом с о блюдайте максимальную
ос торожность, чтобы не повредить на с ос , подложите поддон под на сос, чтобы не повредить систему электропитания из-за утечки воды из
насоса.
Пример установки дымовой трубы
(см. сторону упаковки)
Удлиненная дымоваяя труба
8. Дополнительное оборудование
Для обеспечения комфортной и удобной эксплуатации нами была разработана серия высокотехнологичных систем управления,
которые описаны ниже более подробно:
Проводные комнатные термостаты: WH601WW и WH501WW.
Беспроводные комнатные термостаты: WH601RF/MRF и WH501RF/MRF.
Контроллер солнечной батарее: система управления, которая соединяет систему отопления с системой солнечными батареями.
9. Использование комнатного термостата
Для согласования кода настенного газового котла с приемником для беспроводного комнатного термостата с передатчиком
4. Установка датчика температуры наружного воздуха
Датчик температуры наружного воздуха устанавливается под карнизом или с наружной стороны окна, вдали от попадания
прямых солнечных лучей, от трубопроводов, дымохода, выходного отверстия горячего воздуха в системах
кондиционирования и т.д., которые являются искусственными источниками тепла.
5. Заполнение котла водой/Слив системы отопления
Заполнение котла водой
Газовый котел оборудован клапаном подпитки в случае, если давление в системе отопления упало ниже 0.3бар.
1. Выключите газовый котел и отключите питание;
2. Проверьте систему на наличие утечек, убедитесь, что система полностью герметична;
3. Открутите клапан подпитки, чтобы добавить воду в систему;
4. Закройте клапан подпитки водой, когда давление в системе установится в пределах 1.0бар~1.5бар;
5. Включите котел.
Наполнение системы водой происходит медленно. Открутите выпускной воздушный клапан для выхода воздуха,
который мог остаться в системе отопления.
WH601RF выполните следующие действия:
После отключения питания переместите переключатель 6 в положение OFF и одновременно нажмите кнопки
① +⑦ в режиме отключенного котла ( при этом питание передатчика должно быть включено), после этого в правой части
дисплея замигает символ беспроводного комнатного термостата. В режиме отключенного котла ( при этом питание передатчика должно
быть включено) одновременно нажмите кнопки “△” и “▽. Если символ комнатного термостата потух, это означает, что согласование кода
завершено. Если согласование кода не завершилось и в течение 1 минуты лампочка-индикатор продолжала мигать, лампочка- индикатор также
потухнет и Вы можете заново повторить попытку. Для согласования кода с передатчиком WH501RF выполните следующие действия:
После отключения питания переместите переключатель 6 в положение OFF и одновременно нажмите кнопки ①+⑦ в режиме отключенного
котла (при этом питание передатчика должно быть включено), после этого в правой части дисплея замигает символ беспроводного
комнатного термостата.
В режиме включенного передатчика WH501RF, если сигнал беспроводного комнатного термостата потух, это означает,
что согласование кода завершено.
Примечание: Согласование кода настенного газового котла с беспроводным комнатным термостато м производится на месте у
производителя до поставки потребителю, поэтому нет необходимости делать согласование кода отдельно. Чтобы отключить беспроводной комнатный термостат, в
режиме отключенного питания нажмите кнопки ②+⑨, пока символ беспроводного комнатного термостата не потухнет. Чтобы включить беспроводной комнатный
термостат, в режиме отключенного питания нажмите кнопки ②+⑨, пока символ беспроводного комнатного термостата снова не появится на экране, при этом нет
необходимости заново выполнять согласование кода.
15
