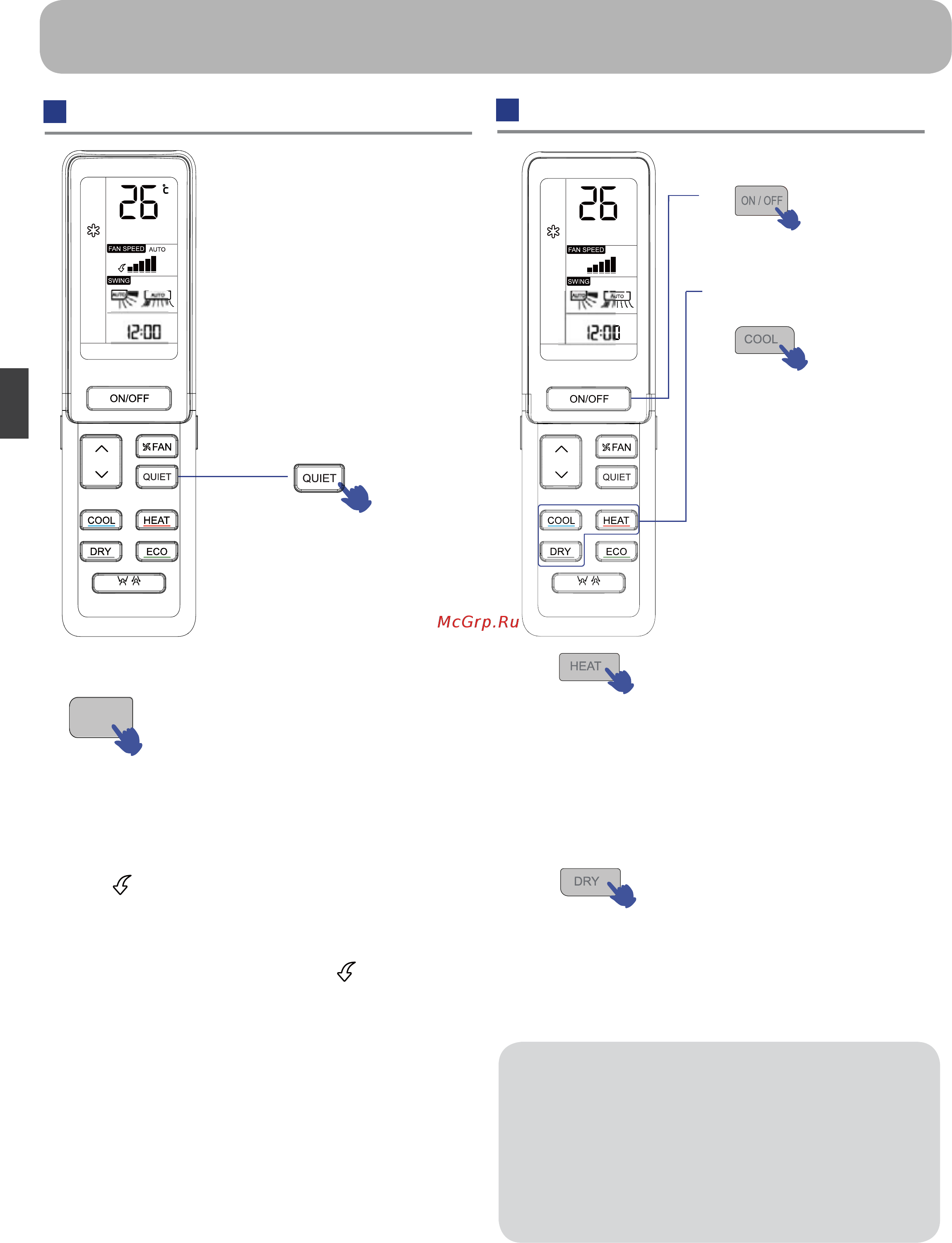

Haier AS35S2SD1FA/1U35S2PJ1FA [6/20] Operation
![Haier AS35S2SD1FA/1U35S2PJ1FA [6/20] Operation](/views2/1311232/page6/bg6.png)
Режим QUIET можно использовать, когда требуется тихая работа
кондиционера во время отдыха, сна или чтения.
При нажатии кнопки QUIETна дисплее станет отображаться
иконка , и кондиционер перейдет на работу в бесшумном
режиме QUIET. При этом вентилятор автоматически переключа-
ется на низкую скорость вращения, предусмотренную для
режима AUTO вентилятора.
При повторном нажатии кнопки QUIET иконка исчезает,
бесшумный режим отключается, а кондиционер переходит на
обычный режим работы.
Бесшумный режим QUIET
Рабочие режимы COOL, HEAT, DRY
OperationЭксплуатация
Для входа в режим
нажмите кнопку QUIET.
QUIET
Включите
кондиционер.
Выберите требуемый
рабочий режим.
Нажмите кнопку COOL
для выбора режима
Охлаждения.
1
2
ECOPILOT
ECOPILOT
3
QUIET
3
Русский
Нажмите кнопку HEAT для выбора режима
Нагрева.
Нажмите кнопку DRY для выбора режима
Осушения.
1. Если при работе в режиме Осушения (DRY) температу-
ра в помещении опускается ниже значения уставки + 2°
С, кондиционер автоматически переключается на
низкую (LOW) скорость вентилятора независимо от
заданной.
2. Беспроводной пульт может запоминать статус рабочего
режима. При последующем включении кондиционера
его работа возобновится в том режиме, в котором блок
был выключен.
