Эксплуатация
4
После выбора скорости вентилятора кондиционер
начинает работать с заданной скоростью.
1
2
1
Выкл.
CO ILO CO ILO
CO ILO
Русский

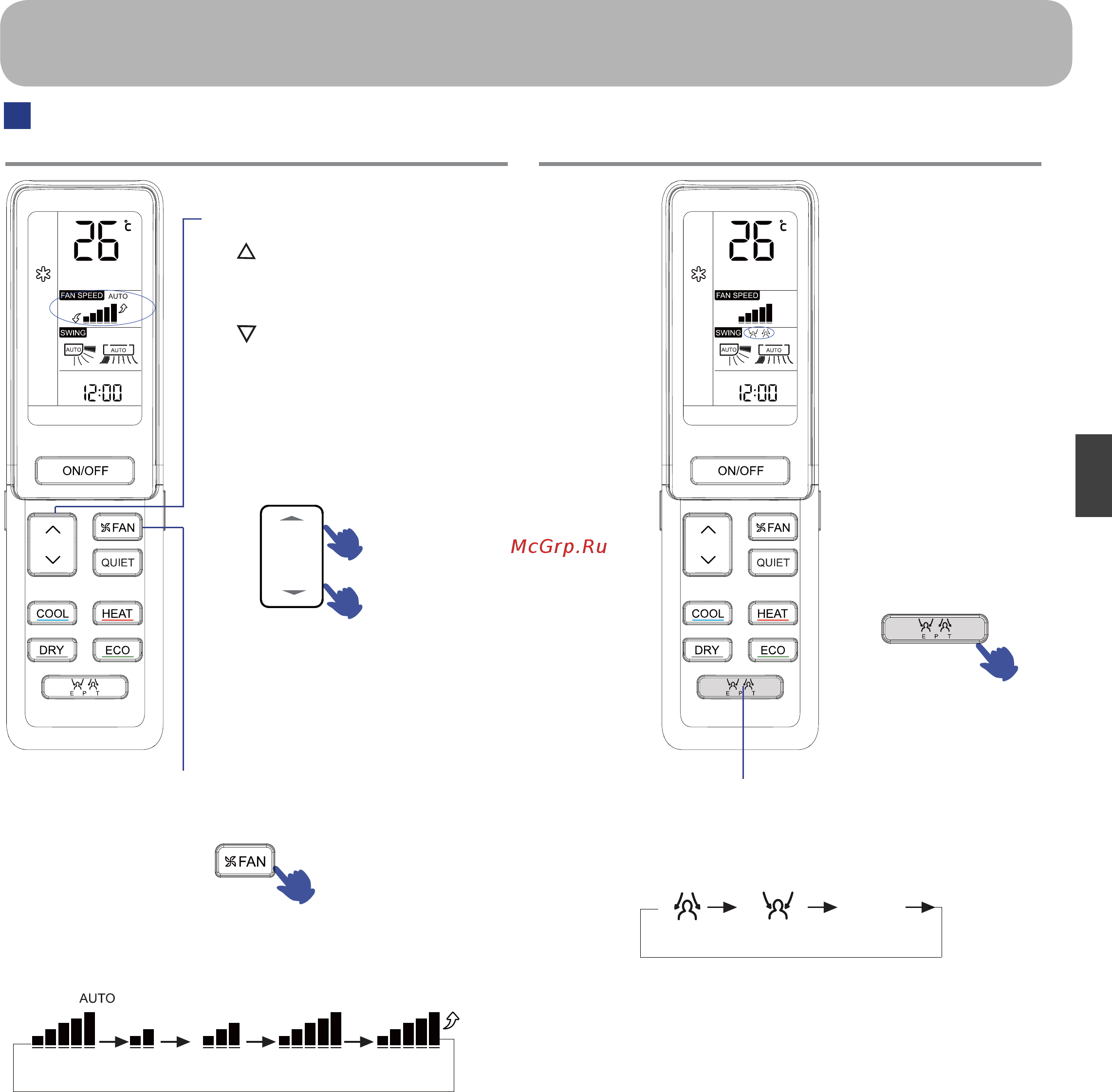

Задание требуемой темпера-
туры и скорости вентилятора
При каждом нажатии кнопки
значение температуры
увеличивается на 0,5С°.
Для задания требуемой темпера-
туры используйте кнопку TEMP.
При каждом нажатии кнопки
значение температуры
уменьшается на 0,5С°.
После задания требуемой
температуры (уставки)
кондиционер начнет работать
таким образом, чтобы
температура в помещении
быстро достигла её величины.
Для задания скорости вентилято-
ра используйте кнопку FAN.
При каждом нажатии кнопки FAN пиктограмма
скорости вентилятора на дисплее будет
меняться в следующей последовательности:
НИЗКАЯ СРЕДНЯЯ ВЫСОКАЯ
Функция ECOPILOT
Выбор функции ECOPILOT
Нажмите кнопку ECOPILOT. При каждом
нажатии кнопки пиктограмма функции будет
меняться в следующим образом:
Пользователь должен выбрать желаемое направление воздушного потока,
управляемого датчиком присутствия - направленный на человека в
соответствии с его передвижением (сопровождающий поток) или наоборот
- направленный таким образом, чтобы избежать непосредственного
попадания на человека (обводящий поток).
ПРИМЕЧАНИЕ:
Датчик присутствия регистрирует изменения инфракрасного излучения от
тела человека. Ниже перечислены условия, при которых показания
датчика присутствия могут быть неточными:
• высокая температура в помещении, приближающаяся к температуре
человеческого тела;
• на людях надето много одежды, либо кто-то лежит на спине или животе;
• высокая активность домашних животных, частое движение штор или
других предметов в помещении под действием ветра;
• жалюзи право-левостороннего направления потока слишком смещены
вправо;
• жалюзи право-левостороннего направления потока слишком смещены
влево;
• левый или правый торец внутреннего блока расположен слишком
близко к стене;
• кондиционер работает в помещении, подверженном слишком резким
перепадам температуры окружающего воздуха.
Также, если человек находится на границе пересечения зон двух или трех
воздушных потоков, то при выборе опции «сопровождающий поток»,
воздух направляется соответственно в эти зоны или автоматически
отбрасывается. При выборе опции «обводящий поток» воздух кондицио-
нера будет направляться в обход этих зон или автоматически отбрасы-
ваться.
