Выпуск 2 от11.02.08
12- Раздел «Техническая помощь» / Сборка
62
Qmed 46-180/46-240
12. СБОРКА
Уполномоченные лица
Квалифицированные специалисты-электрики (см. Параграф 1.6 “Требования к персоналу”).
Сборка прибора должна осуществляться двумя специалистами
Действия:

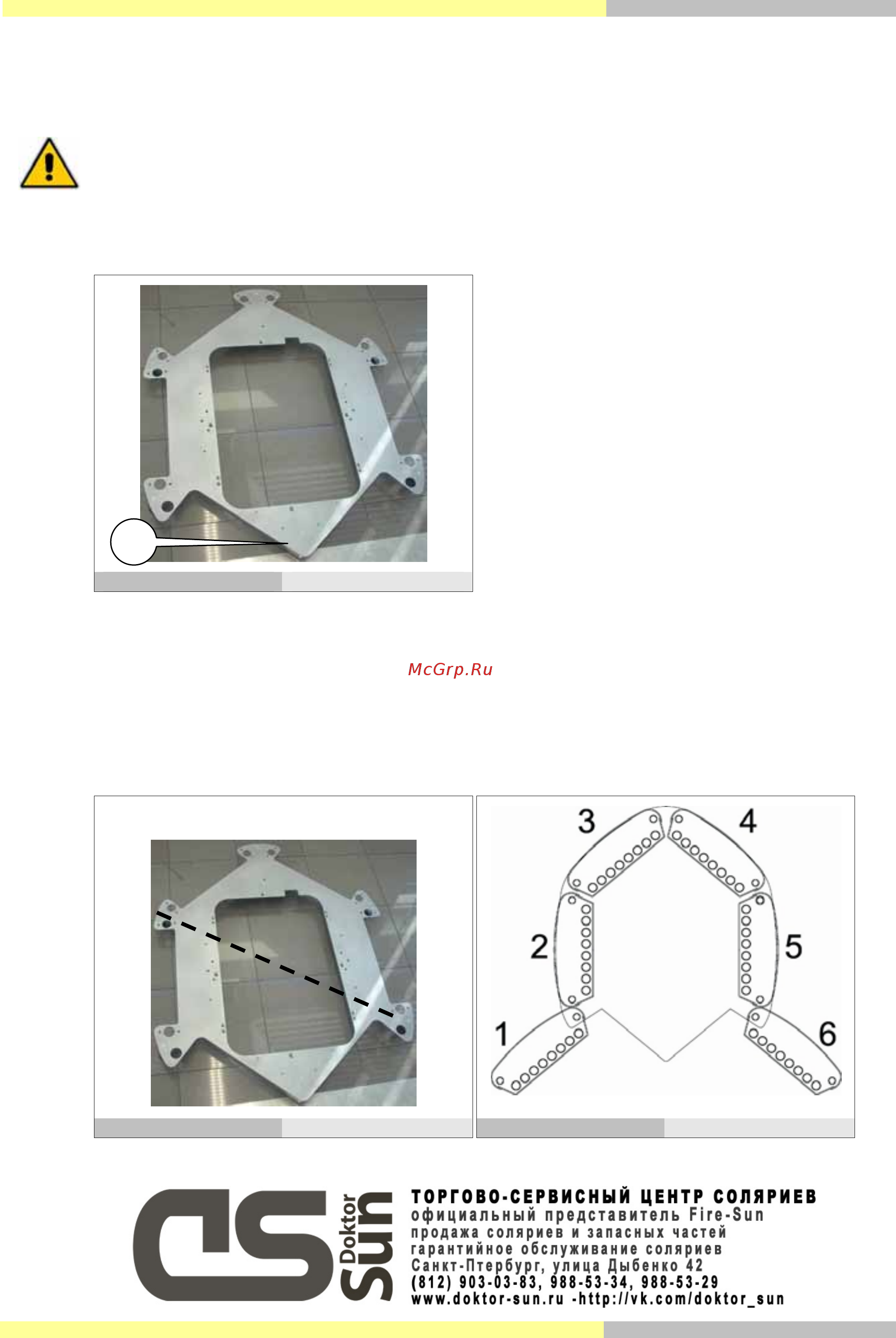

- Поместите основание на предназначенное для сборки место (см рис. 12-01). Убедитесь, что
сторона без ножек находится к вам лицом (см рис 1 12-01)
- Установите опору и убедитесь, что шурупы не выступают вверх.
- Выровняйте основание, используя строительный уровень длиной как минимум 100 см,
поместив его между двух противоположных кронштейнов, как показано на рисунке 12-02.
- Если в комплекте имеется подвижная платформа, то инструкцию по сборке вы найдете в
пункте «Сборка дополнительной подвижной платформы».
- Каждая панель прибора пронумерована, начиная с 1 до 6 для наглядного примера
правильной позиции каждой панели смотрите рис. 12-03. Номер панели обозначен на белом
4-контактном разъеме (см. рис 12-04).
рис. 12-03
Положение строительного уровня
рис. 12-02
рис 12-01
1
