Выпуск 2 от11.02.08
12- Раздел «Техническая помощь» / Сборка
64
Qmed 46-180/46-240
- После сборки 2 боковых панелей, самые широкие панели должны находиться в передней части
прибора (см ссылку 1 рис.12-08)
- Если в комплекте имеется раздевалка, смотрите соответствующий пункт инструкции.
- Теперь установите панель 3 в соответствии со способом сборки панели 2.
- Если в комплекте имеется раздевалка, еще раз просмотрите соответствующий пункт
инструкции по сборке.
- Прибор будет выглядеть следующим образом см рис 12-09.
- Теперь установите панель 4 в соответствии со сборкой панели 2.
- Если имеется дополнительная система распыления aqua spray, расположите панель у
платформы и проденьте 2 трубки и кабель, выходящие из внешнего корпуса системы aqua
spray через нижний проем панели (см ссылку 1 рис.12-10) пока они не появятся с верхней
стороны.
- Затем установите панель в соответствии со способом сборки панели 2.
- Прибор будет выглядеть следующим образом см рис 12-11

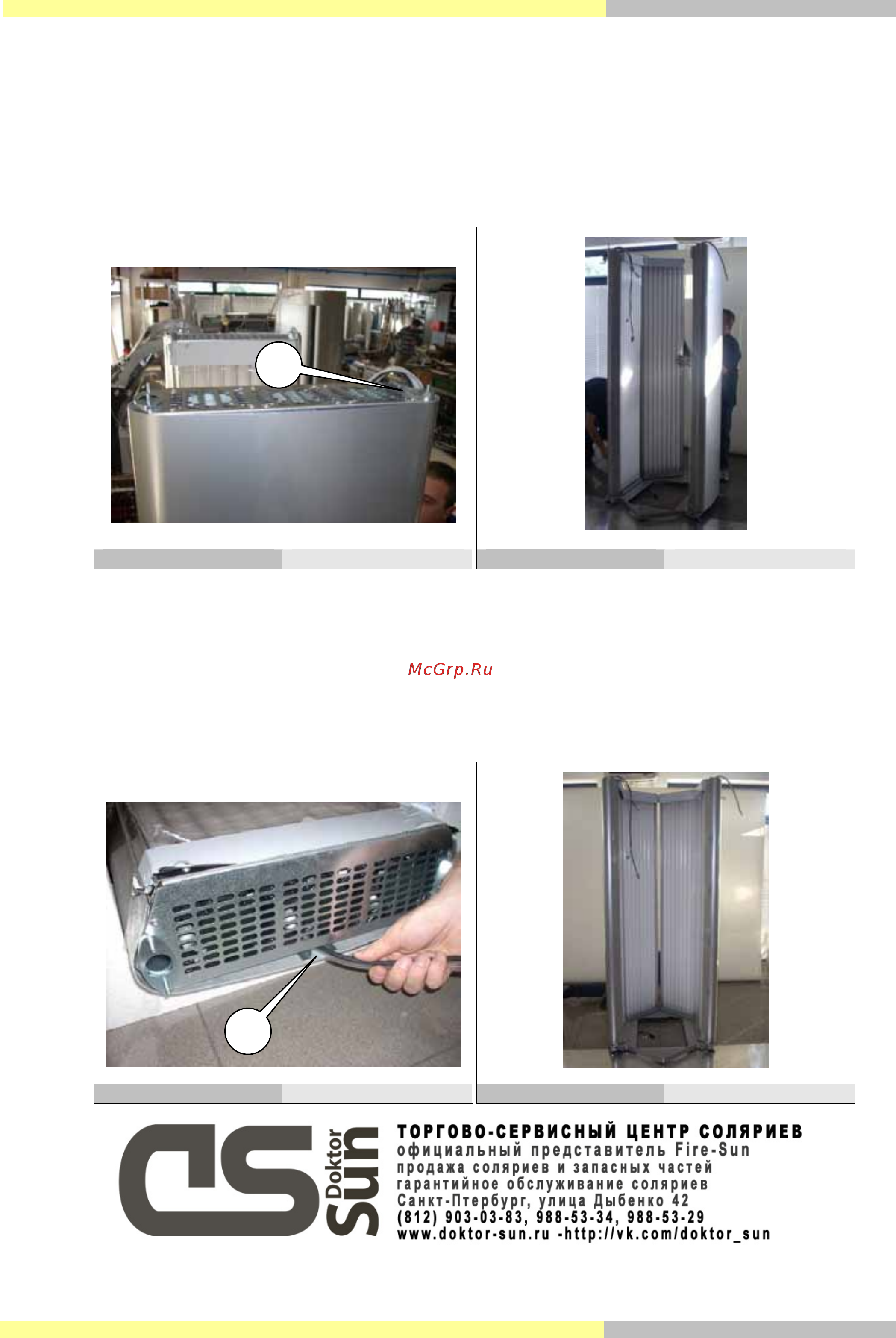

Рис. 12-11Рис. 12-10
Рис 12-09Рис. 12-08
1
1
