Q-med 46 Excellence 240W [71/75] Qmed 46 180 46 240

Выпуск 2 от11.02.08

12- Раздел «Техническая помощь» / Сборка

Qmed 46-180/46-240

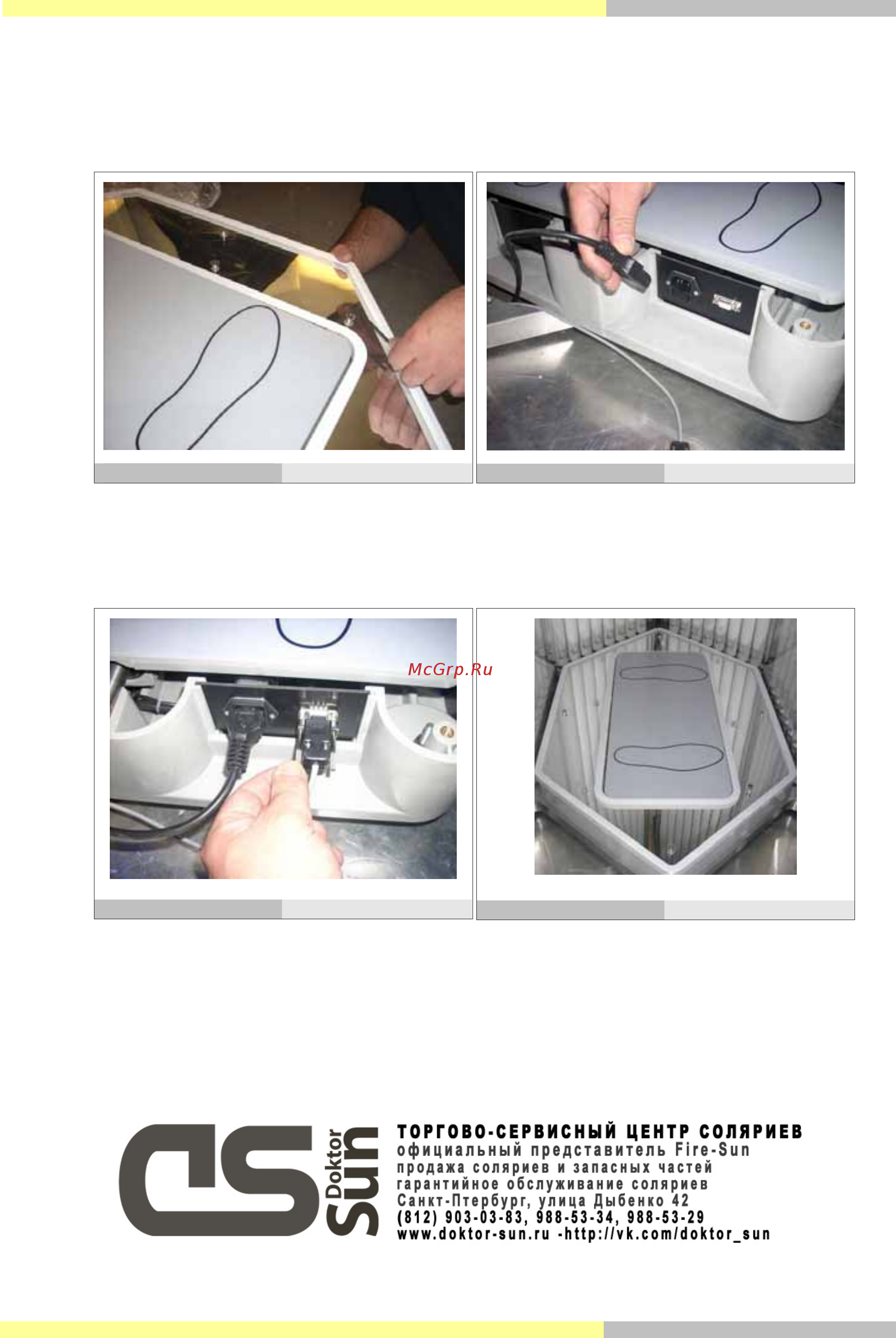

Установка вибрирующей платформы (при ее наличии в комплекте)

- Открутите 6 шурупов вокруг подвижной пластины платформы и уберите основание из

оргстекла (см рис. 12-33).

- Расположите платформу внутри солярия так, чтобы разъем был направлен к панели 2 (см рис.

12-34).

- Подключите к прибору 2 кабеля: кабель МЭК и сетевой кабель (см рис. 12-35).

- Прикрутите ранее убранное основание из оргстекла к вибрирующей платформе (см рис. 12-

36)

Рис. 12-36

Рис. 12-35

Рис. 12-34

Рис. 12-33
