Настройка глубины резания.
Опасно! Настройку глубины резания
следует выполнять только после отключения
инструмента.
Грубая настройка глубины резания.
1. Убедитесь, что зажимной рычаг 15 приведен
в действие. Если нет, поверните его против
часовой стрелки, чтобы привести в действие.
2. Установите инструмент на обрабатываемое
изделие.

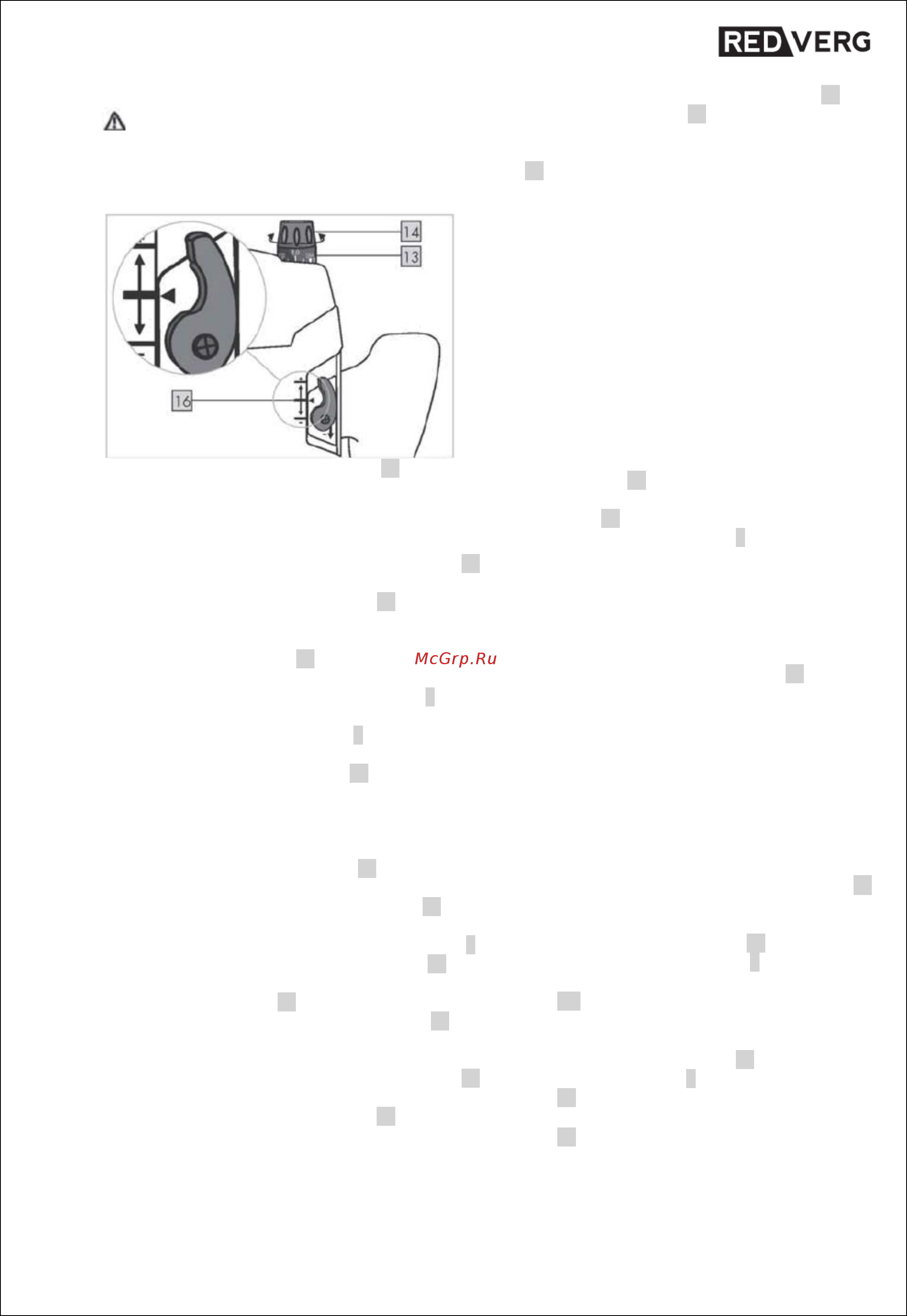

3. Поворачивайте ручку точной регулировки 14
глубины резания, пока будут совмещены
отметки для установки на ноль 16 в задней
части инструмента.
4. Поворачивайте шкалу точной регулировки
глубины резания в мм 13, пока отметка 0 не
совпадет с отметкой на корпусе.
5. Поворачивайте амортизатор с буртом 7, пока
он не зацепится в самом низком положении.
6. Ослабьте стопорный винт 9 ограничителя
глубины.
7. Отключите зажимной рычаг 15, поворачивая
его по часовой стрелке и нажимая на
инструмент, пока фасонная фреза не
соприкоснется с поверхностью
обрабатываемого изделия.
8. Приведите зажимной рычаг 15 в действие,
повернув его против часовой стрелки.
9. Нажмите на ограничитель глубины 10 так,
чтобы он установился в самое нижнее
положение амортизатора с буртом 7.
Переместите ползунок с указателем 11 до
отметки 0 на шкале для грубой регулировки
глубины резания в мм 12.
10. Установите ограничитель глубины 10 на
желаемую глубину фрезерования и затяните
стопорный винт ограничителя глубины. После
этого, положение ползунка с указателем 11
менять нельзя.
11. Отпустите зажимной рычаг 15, а затем
установите инструмент в начальное положение.
После настройки глубины резания не меняйте
положение ползунка с указателем 11 на
ограничителе глубины 10. Текущая настройка
глубины резания теперь должна быть показана
на шкале грубой настройки глубины резания в
мм 12.
Пример:Необходимо выполнить направляющий
паз в ящике из сосны. Ширина 16 мм, глубина
10 мм.
Выберите шлицевую фрезу 16 мм из
набора фасонных фрез и вставьте ее,
как описано в разделе «Вставка
фасонной фрезы».
Выберите среднюю скорость вращения
(приблизительно 3-4).
Выполните шаги 1 – 9, как описано в
разделе выше.
Установите необходимую глубину
резания, настроив ограничитель
глубины 10 на отметку 10 на шкале для
грубой регулировки глубины резания в
мм 12. Затяните стопорный винт
ограничителя глубины 9.
Закрепите обрабатываемое изделие и
выполните фрезерование, как пописано
в следующих разделах.
Точная настройка глубины резания.
Глубину резания можно отрегулировать при
помощи ручки точной регулировки 14 глубины
резания (1 деление = 0,1 мм / 1 оборот = 1,5 мм)
мах. + перемещение 8мм.
Пример: Переместите инструмент назад и
измерьте глубину вырезанного паза (требуемая
глубина = 10 мм / фактическая = 9,8 мм)
Установите инструмент в положение,
позволяющее опустить фасонную фрезу
без каких-либо препятствий.
Отпустите зажимной рычаг 15,
поворачивая его по часовой стрелке и
аккуратно нажимая на инструмент, пока
ограничитель глубины 11 не сядет на
амортизатор с буртиком 7.
Приведите в действие зажимной рычаг
11. Повернув его против часовой
стрелки.
Установите шкалу точной регулировки
глубины резания в мм 13 на 0. Ослабьте
стопорный винт 9 ограничителя глубины
10.
Используйте ручку точной регулировки
14, чтобы изменить глубину резания на
0,2 мм / 2 деления (= разница между
требуемой и фактической глубиной),
поверните по часовой стрелке в
направлении стрелки +.
11
