Снова затяните стопорный винт 9
ограничителя глубины 10.
Отпустите зажимной рычаг 15, повернув
его по часовой стрелке, а затем
установите инструмент в начальное
положение. Проверьте глубину резания,
выполнив пробный тест.
Настройка глубины резания при
помощи амортизатора с буртом.
Вы можете использовать амортизатор с буртом
7, чтобы выполнять более глубокие прорезы в
несколько последовательных этапов, за
которые удаляется меньше материала.
Установите необходимую глубину
резания по самому нижнему положению
амортизатора с буртом 7 (как описано
выше).
После этого первые несколько вырезов
будут глубже.

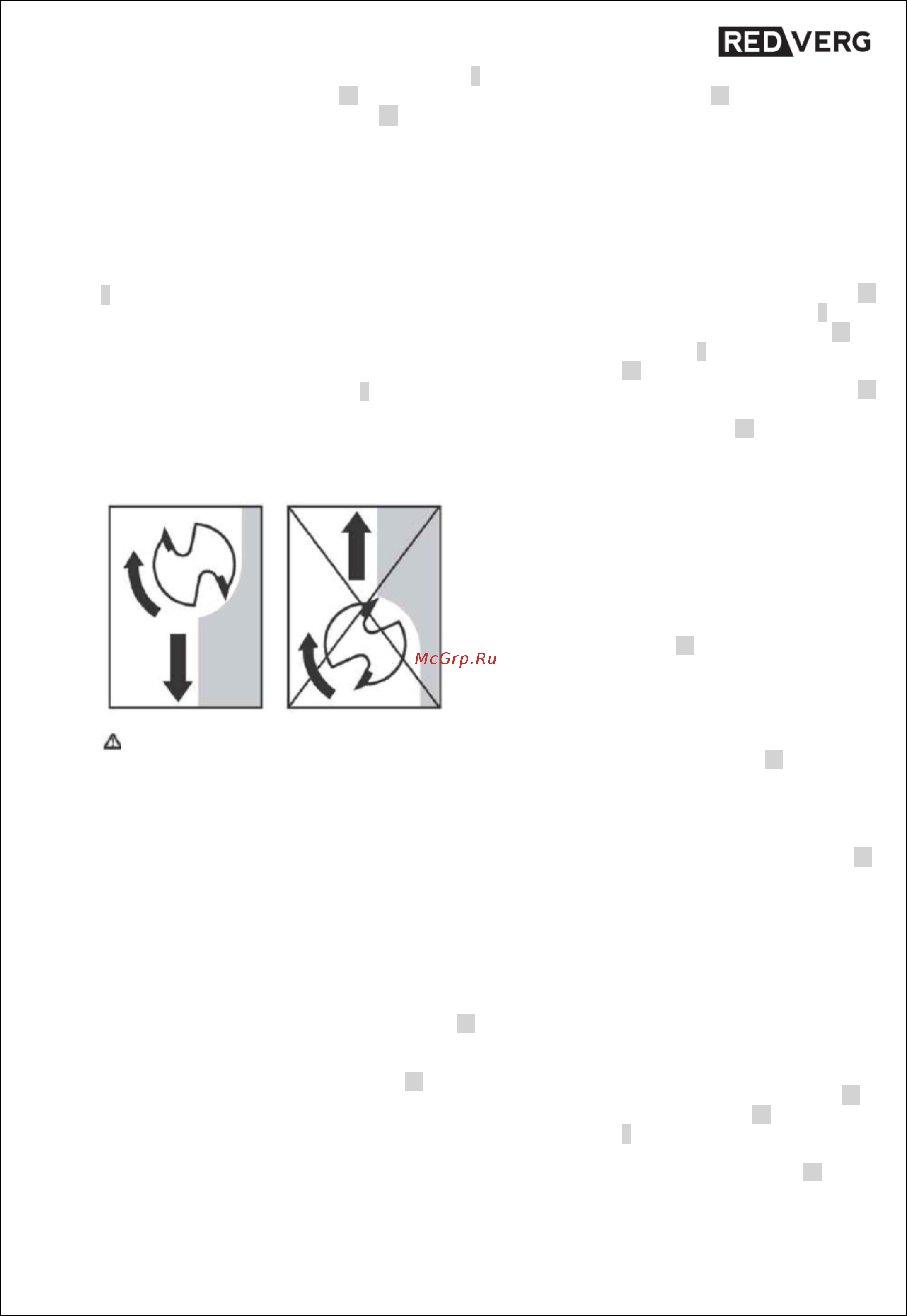

Направление подачи.
Опасно! При выполнении обработки по
направлению вращения, фасонно-фрезерный
станок может вылететь из рук, что может
привести к получению травм.
Всегда выполняйте обработку против
направления вращения фасонной фрезы.
Процесс фрезерования.
Отрегулируйте глубину резания, как
описано выше.
Установите инструмент на
обрабатываемое изделие и включите.
Отпустите зажимной рычаг 15,
поворачивая его по часовой стрелке и
нажимая на инструмент, пока
ограничитель глубины 10 не
соприкоснется с обрабатываемым
изделием.
Зафиксируйте инструмент, повернув
зажимной рычаг 15 против часовой
стрелки.
Выполните фрезерование с
равномерной скоростью и милой
нажатия.
По окончании процесса поднимите
инструмент и выключите его.
Установка направляющей втулки.
Вставьте направляющую втулку 35
снизу в направляющую пластину 6.
Закрепите направляющую втулку 35 на
опорной плите 5 при помощи двух
винтов 30 для адаптера к пылесосу.
Убедитесь, что направляющая втулка 35
установлена правильно – кольцо
направляющей втулки 36 смотрит вниз.
Фрезерование с направляющей
втулкой.
Примечание! При использовании
направляющей втулки минимальная толщина
шаблона должна составлять 8 мм.
Примечание! Толщина шаблона должна, как
минимум, соответствовать толщине кольца
направляющей втулки 36.
Примечание! Диаметр фасонной фрезы
должен быть меньше внутреннего диаметра
направляющей втулки.
Используя направляющую втулку 35, вы можете
накладывать шаблоны или трафареты на
обрабатываемое изделие.
Установите инструмент с направляющей
втулкой на шаблон.
Отпустите зажимной рычаг 15,
поворачивая его по часовой стрелке и
нажимая на инструмент, пока не будет
достигнуты предварительно
настроенная глубина резания.
Теперь ведите инструмент с
направляющей втулкой по шаблону,
немного на него надавливая.
Фрезерование с направляющей
линейкой.
Вставьте направляющую линейку 27 в
направляющий рельс 22 на опорной
плите 5 и закрепите ее на месте в
соответствии с требуемым размером
при помощи стопорного винта 21.
